■ NIPPO(ニッポ電機) エースラインランプ FLR用 ソケット
Aceline Lamp(エースラインランプ) に使用するソケットです。
使用するランプによりソケットが異なります。
左の図のように、リード線は、必ずランプから50mm以上離して取付けてください。近すぎる場合、ランプの熱により電線が劣化する場合があります。
下記のソケットの種類をご覧頂き施工にあうソケットをお選びください。 |
FLR用ソケットには、様々な種類のソケットがございます。お客様の用途によりお選びください。
●ソケットの種類・違いについて
 |
■固定ソケット NRS-3
リード線別途必要。ワンタッチ結線可
ノッカー式ソケット。 600V/3A
 |
 |
■固定ソケット TRS-3
300mmリード線付
(HIV0.9mm2) 600V/3A
|
 |
■フリーソケット RS-F
3mの2重被覆コード付
（VCTFK0.75mm2）
300V/1A
|
 |
■フリーソケット RS-F2
リード線付 700mm 1700 3000mmの
3種類有り（HVFF0.75mm2）
300V/1A
|
 |
■フリーソケット RS-F3
3000mm リード線付
(KIV0.75mm2) 600V/1A
|
 |
■フリーソケット PR-66
防湿用。3000mm リード線付
(KIV0.75mm2) 600V/1A |
 |
■フリーソケット RS-FK
リード線別途必要。(0.75〜1.25mm2のヨリ線)
ノッカー式ソケット。 1000V/3A
|
|
|

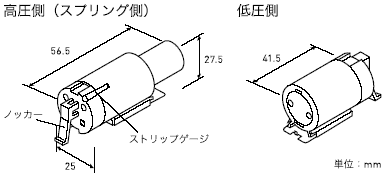

■NRS-3 エースラインランプ FLR用 固定ソケット
Aceline Lamp(エースラインランプ) に使用する固定ソケット。
リード線別途必要(0.75〜1.25mm2のヨリ線)
600V/3A
ワンタッチで結線可。ノッカー式を採用。

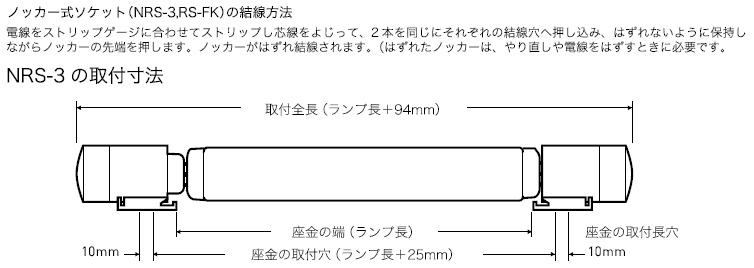

●ノッカー式ソケット結束方法はこちら |
 |
|
■TRS-3 エースラインランプ FLR用 固定ソケット
Aceline Lamp(エースラインランプ) に使用する固定ソケット。
リード線300mm付(HIV0.9mm2)
600V/3A

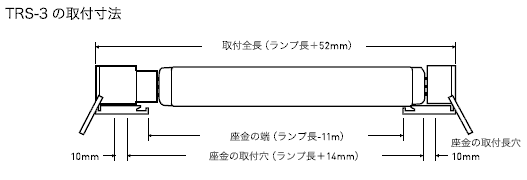

●TRS-3取付寸法はこちら |
 |
|
■RS-F エースラインランプ FLR用 フリーソケット
Aceline Lamp(エースラインランプ) に使用するフリーソケット。
3mの2重被覆コード付(VCTFK0.75mm2)
300V/1A
※ランプ保持には、別売のホルダーが必要となります。 |
  |
|
■RS-F2 エースラインランプ FLR用 フリーソケット
Aceline Lamp(エースラインランプ) に使用するフリーソケット。
リード線付(HVFF0.75mm2)
300V/1A
RS-F2-700：リード線700mm付 RS-F2-1700：リード線1700mm付
RS-F2-3000：リード線3000mm付 の3種類がございます。
※ランプ保持には、別売のホルダーが必要となります。 |
  |
|
■RS-F3 エースラインランプ FLR用 フリーソケット
Aceline Lamp(エースラインランプ) に使用するフリーソケット。
3000mm リード線付(KIV0.75mm2)
600V/1A
※ランプ保持には、別売のホルダーが必要となります。 |
  |
|

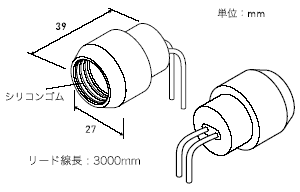

■PR-66 エースラインランプ FLR用 防湿用フリーソケット
Aceline Lamp(エースラインランプ) に使用する防湿用フリーソケット。
3000mm リード線付(KIV0.75mm2)
600V/1A
※ランプ保持には、別売のホルダーが必要となります。 |
  |
|
■RS-FK エースラインランプ FLR用 フリーソケット
Aceline Lamp(エースラインランプ) に使用するフリーソケット。
リード線別途必要。(0.75〜1.25mm2のヨリ線)
1000V/3A
ノッカー式ソケット ●ノッカー式ソケット結束方法はこちら
※ランプ保持には、別売のホルダーが必要となります。 |
  |
|
