■特殊用途　ダイア蛍光　エコたなライト　TXA型,TXA-S型

トップページ > 直管蛍光灯器具 > ダイア蛍光　エコたなライト　TXA型,TXA-S型


■ダイア蛍光　エコたなライト　TXA型,TXA-S型


コンパクトで明るく、デザインにもこだわった、存在を忘れさせる器貝。器具の厚みがわずか17.5mmという
薄さの「エコたなライト」は、器具前面にR加工を施し、デザイン性にも優れています。

省資源 ・高効率を実現し、ランプ交換も容易に行えます。
カラーは、(C)クローム　(G)ゴールドの2種類があります。
TXA-S形は、スリット付になっています。

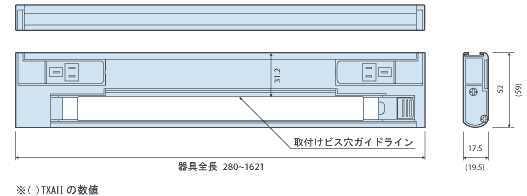

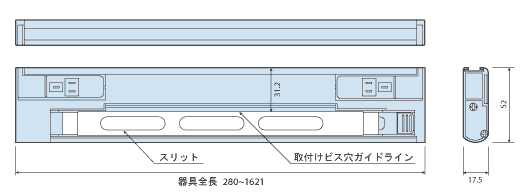

TXA,TXA-Ⅱ寸法図　　TXA-S寸法図

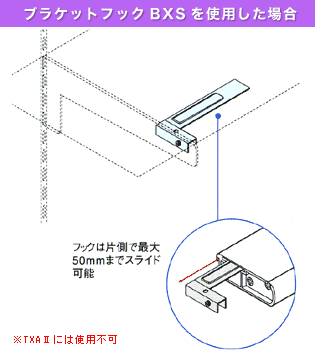

※ランプ・ブラケットフック・電源コード別売　オプション部材はこちら

【器具連結可能灯数】　●TXA・・・3A(TXA64で7灯)迄

●TXA　外形寸法 ※ご注意
電源電圧はAC100±6V以内で使用してください。周囲温度は5度～35度で使用してください。電源を投入しても点灯までに数秒かかることがあります。
器具は展開された場所に取り付け、密閉しないでください。
施工方法、使用方法によっては、コンピューターのエラー・ラジオ・テレビのノイズなどの電波障害が生じることがあります。次のことを守ってください。
①マイコンやその配線などノイズ影響を受けやすいものは、照明器具に近接しないように施工してください。実機で確認してください。
②正常点灯時、無負荷時、ランプ寿命末期、ランプ外しなどにより、ノイズの大きさが異なります。実機で確認してください。
器具の付近で赤外線リモコン式機器を使用しないでください。

●TXA-S (スリット付き)

木製棚等に取り付けをする場合には、取付けビス穴ガイドライン(器具にシールが貼ってあります)に任意の穴を開けて取付けてください。

型式 灯具全長(mm) 棚板寸法(mm) 入力電流(A) 入力電力(W) 適合ランプ型式 ランプ長さ(mm) 全光束(lm)
TXA-15 520 0.13 13 FHA455T5 455 930
TXA-22 554 600用 0.14 14 FHA22T5 489 1010
TXA-25 630 0.16 16 FHA25T5 565 1200
TXA-28 706 750用 0.18 18 FHA28T5 641 1390
TXA-30 757 0.19 19 FHA30T5 692 1510
TXA-32 808 0.21 21 FHA32T5 743 1640
TXA-34 859 900用 0.22 22 FHA34T5 794 1760
TXA-36 909 0.23 23 FHA36T5 844 1890
TXA-42 1064 0.27 27 FHA42T5 999 2270
TXA-45 1138 1200用 0.28 28 FHA45T5 1073 2450
TXA-48 1214 0.31 31 FHA48T5 1149 2640
TXA-54 1367 0.34 34 FHA54T5 1302 3020
TXA-57 1443 1500用 0.37 37 FHA57T5 1378 3200
TXA-60 1519 1600用 0.38 38 FHA60T5 1454 3390
TXA-64 1621 1800用 0.40 40 FHA64T5 1556 3640

生産終了商品 下記記載の商品は既に生産を終了しております。
●ダイア蛍光 TXA-15C エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-15G エコたなライト ゴールド 生産終了 → 代替品なし
●ダイア蛍光 TXA-15CS (スリット付) エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-15GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-22C エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-22G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-22CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-22GS (スリット付) エコたなライト ゴールド 生産終了 → 代替品なし
●ダイア蛍光 TXA-25C エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-25G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-25CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-25GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-28C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-28G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-28CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-28GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-30C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-30G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-30CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-30GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-32C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-32G エコたなライト ゴールド 生産終了 → 代替品なし
●ダイア蛍光 TXA-32CS (スリット付) エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-32GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-34C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-34G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-34CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-34GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-36C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-36G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-36CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-36GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-42C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-42G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-42CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-42GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-45C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-45G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-45CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-45GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-48C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-48G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-48CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-48GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-54C エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-54G エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-54CS (スリット付) エコたなライト クローム生産終了 → 代替品なし
●ダイア蛍光 TXA-54GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-57C エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-57G エコたなライト ゴールド 生産終了 → 代替品なし
●ダイア蛍光 TXA-57CS (スリット付) エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-57GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-60C エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-60G エコたなライト ゴールド 生産終了 → 代替品なし
●ダイア蛍光 TXA-60CS (スリット付) エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-60GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
●ダイア蛍光 TXA-64C エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-64G エコたなライト ゴールド 生産終了 → 代替品なし
●ダイア蛍光 TXA-64CS (スリット付) エコたなライト クローム 生産終了 → 代替品なし
●ダイア蛍光 TXA-64GS (スリット付) エコたなライト ゴールド生産終了 → 代替品なし
