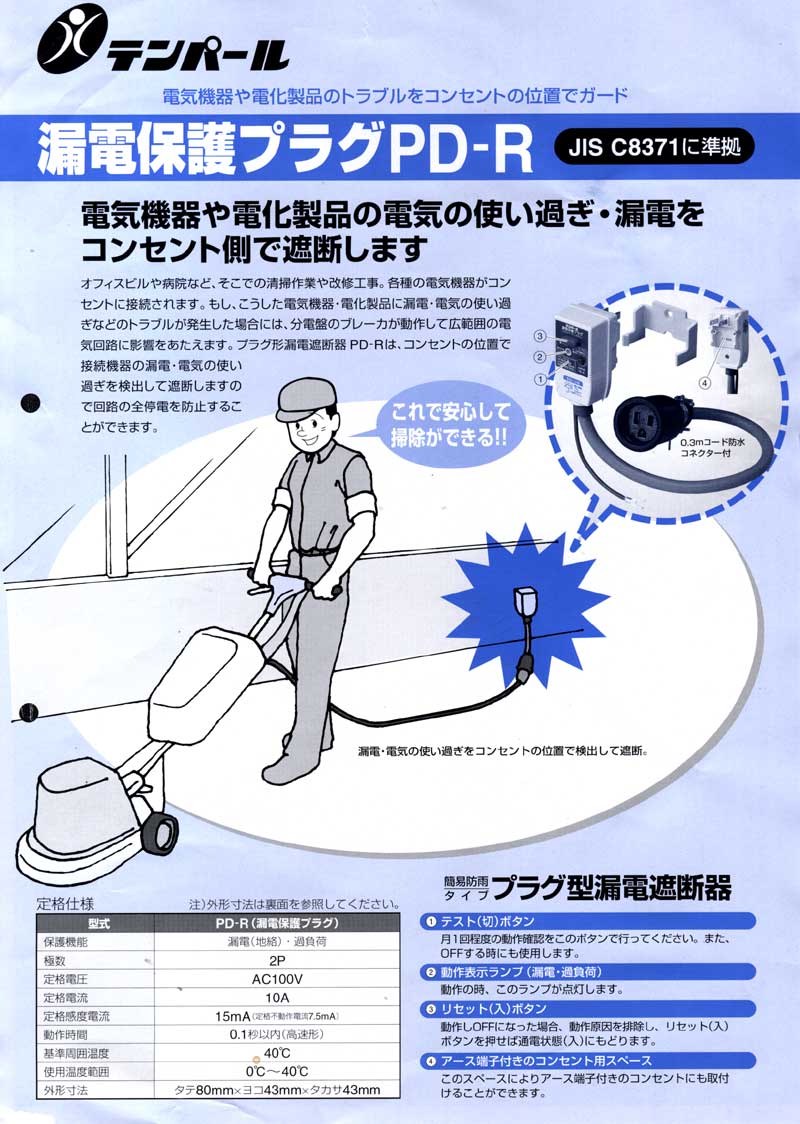

テンパール PD-R コンセント式漏電遮断器 漏電(地絡)・過電流保護 高速形 簡易防雨タイプ

トップページ > 電設資材 > テンパール PD-R コンセント式漏電遮断器 漏電(地絡)・過電流保護 高速形 簡易防雨タイプ

漏電(地絡)・過電流保護・感電事故防止に!

電気を使いすぎた場合、自動的に遮断し、元ブレーカーをダウンさせません。
PD-Rを使用した機器のみがダウンする優れた漏電(地絡)・過電流保護の簡易防雨タイプ。

  • 簡易防雨タイプ 0.3mコード防水コネクター付
  • 電気機器のトラブルを末端でガード
  • 電気機器の過電流・漏電をコンセント側で遮断します。

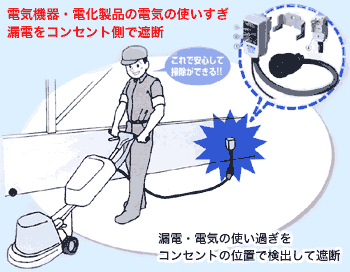

オフィスビルや病院などの清掃作業や改修工事においては、各種の電気機器がコンセントに接続されます。
もし、こうした電気機器に漏電・電気の使い過ぎなどのトラブルが発生した場合には、分電盤の遮断器が動作して広範囲の電気回路に影響を与えます。

プラグ形漏電遮断器 PD-R は、コンセントの位置で接続機器の漏電・電気の使い過ぎを検出して遮断します。

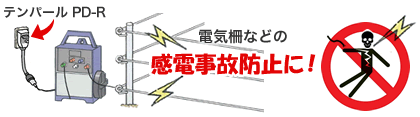

■鳥獣被害対策用の電気柵(AC100Vタイプ)設置の必須アイテム
  • 人が容易に近づく場所にAC100Vタイプの電気柵を設置する場合は、 「電気設備技術基準」により漏電遮断器の取り付けが義務付けられています。
    公道沿いなどの人が容易に立ち入る場所に施設する場合は、危険防止のために、15ミリアンペア以上の漏電が起こったときに0.1秒以内に電気を遮断する漏電遮断器を施設することとあります。

※過電流にて10Aを超えた場合、PD-Rのみダウンします。
型式 PD-R
保護機能 漏電(地絡)保護・過電流保護
極数 2P
定格電流 10A
定格電圧 AC100V
定格感度電流 15mA
(定格不動作電流7.5mA)
動作時間 0.1秒以内
(高速形)
基準周囲温度 40度
使用温度範囲 0〜40度
外形寸法(mm) 縦80×横43×高さ43
その他 3P接地防水コンセントコネクタ付
電線 約300mm 抜止用補助具付
(本体がコンセントから抜け落ちるのを防ぎます)

※PD-R を取り付けた電路で地絡が発生した際、同じ電路にある漏電遮断器が動作時間 0.1 秒以内の高速形の場合、その漏電遮断器が電路の上位にあっても PD-R より先に切れることもあります。また、PD-R の定格電流を大きく超える過電流や短絡電流が流れた場合、上位の配線用遮断器や配線用遮断器兼用漏電遮断器が先に切れることもあります。

●テンパール PD-R コンセント式 漏電遮断器 漏電・過電流保護付プラグ形
商品CD:1012849 メーカー希望小売価格 \10,368-
税込特価 \6,825- 購入数
