■ E11口金 50φ ハロゲンランプ

トップページ > ハロゲンランプ > E11口金ラインナップ > E11口金　50φ ハロゲンランプ

■ウシオ　E11口金　50φ　ハロゲンランプ

小形でコンパクトなフォルム。信頼のウシオ製品ですので安心してご使用頂けます。

全て前面ガラス・ダイクロイックミラー付で熱線をミラー後方へ80％以上逃がし、
熱に弱い商品も安心して照明できます。

寿命は従来の1.5倍の3000時間を実現。

【主な用途】
商業用施設スポット照明、全体照明

●配光・照度データはこちら

●左写真の赤枠部分は製品形番ではありません。
商品ロット番号となりますので、JDR110V40WLN/K と JDR110V40WLN/K HL2 は同じ商品となります。
　ご購入は、JDR110V40WLN/K(写真商品の場合)となります。

型名	定格電圧(V)	消費電力(W)	ビーム角(度)	最大光度 (cd)	全光束 (lm)	平均寿命(h)	色温度 (K)	全長L Max.(mm)	ミラー外径 D (mm)	口金	適合ソケット
JDR110V40WLN/K	110	40	10	3,800	540	3,000	3,000	62	50	E11	E-11FS,GS
JDR110V40WLM/K			20	1,750
JDR110V40WLW/K			35	800
JDR110V40WLWW/K			60	400
JDR110V65WLN/K		65	10	5,900	1,100
JDR110V65WLM/K			20	2,900
JDR110V65WLW/K			35	1500

最新ハロゲンランプ登場！　USHIO(ウシオ) ダイクロハロゲン ADVANCE(アドバンス)
従来品よりも更にに少エネ・UVカットUP!・フィラメント寸法約10%コンパクト化を達成。照明演出の幅をより高める、フロストタイプ・グレアカット・グレアカットMR-Xをラインナップ。
		←写真の左側が標準タイプの照射写真です。標準タイプは、狭角・中角・広角の3種類があります。 ●購入はこちらから
		バルブにフロスト加工を施し、壁際ではエッジを柔らかく照射。正面ではフラットな光を照射します。フラットな光を照射するので、絵画・展示品等を照らす時に有効です。 ←写真の右側がフロストタイプの照射写真です。フロストタイプは、中角と広角の2種類があります。 ●購入はこちらから　※発売準備中　現在ご注文は出来ません。
		バルブにグレアキャップを装着することにより、光源を直視しても眩しくなくもムラのない均一な光を照射します。レストランテーブル照明・直視するような場所での使用に有効です。 ←写真の左側がグレアカットタイプの照射写真です。グレアカットタイプは、狭角・中角・広角の3種類があります。 ●購入はこちらから　※発売準備中　現在ご注文は出来ません。

■従来品のハロゲンランプとの最大光度（ｃｄ）と全光束（ｌｍ）の違いについて

●USHIO ダイクロハロゲン　アドバンス

●USHIO 従来品ダイクロハロゲン

品番	最大光度(cd)	全光束(lm)
JDR110V30WLN/KUV-H 狭角	3800	390
JDR110V30WLM/KUV-H 中角	1750
JDR110V30WLW/KUV-H 広角	800
JDR110V50WLN/KUV-H 狭角	5900	730
JDR110V50WLM/KUV-H 中角	2900
JDR110V50WLW/KUV-H 広角	1500

型名	最大光度(cd)	全光束(lm)
JDR110V40WLN/K	3,800	540
JDR110V40WLM/K	1,750
JDR110V40WLW/K	800
JDR110V40WLWW/K	400
JDR110V65WLN/K	5,900	1,100
JDR110V65WLM/K	2,900
JDR110V65WLW/K	1500

ハロゲンランプの最大光度(※cd)を比較してみると、ダイクロハロゲンアドバンスと従来品では、まったく同じ最大光度(cd)となっており、光の強さは変わらないことが分かりますので、既存で使用しているハロゲンランプがウシオ製品　40W 旧50Wタイプの場合、アドバンスに交換するだけで、省エネとなります。
※カンデラ(cd)とは、光の強さのこと。光源からある方向にどれだけの光の量が出ているかを表します。

■ダイクロハロゲン ADVANCE 標準タイプ

旧W形	品番	ビームの開き(度)	最大光度(cd)	全光束(lm)	色温度(K)	定格寿命(h)
50W形	JDR110V30WLN/KUV-H 狭角	10	3800	390	3000	3000
	JDR110V30WLM/KUV-H 中角	20	1750
	JDR110V30WLW/KUV-H 広角	35	800
75W形	JDR110V50WLN/KUV-H 狭角	10	5900	730	3000	3000
	JDR110V50WLM/KUV-H 中角	20	2900
	JDR110V50WLW/KUV-H 広角	35	1500
新W形	JDR110V70WLN/KUV-H 狭角	10	8000	1150	3000	3000
	JDR110V70WLM/KUV-H 中角	20	4500
	JDR110V70WLW/KUV-H 広角	35	2200

■ダイクロハロゲン ADVANCE 標準タイプ 30 (旧50W形)

■ダイクロハロゲン ADVANCE 標準タイプ 50 (旧65W形)

■ダイクロハロゲン ADVANCE 標準タイプ 70

■ダイクロハロゲン ADVANCE フロストタイプ

バルブにフロスト加工を施し、壁際ではエッジを柔らかく照射。正面ではフラットな光を照射します。
フラットな光を照射するので、絵画・展示品等を照らす時に有効です。

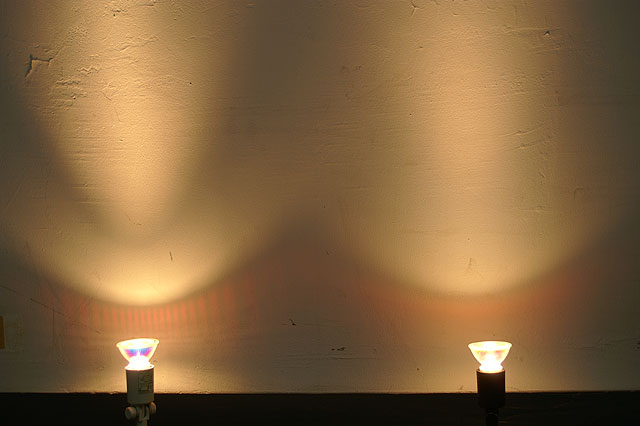

←写真の右側がフロストタイプの照射写真です。

フロストタイプは、中角と広角の2種類があります。

品番	ビームの開き(度)	最大光度(cd)	全光束(lm)	色温度(K)	定格寿命(h)
JDR110V30WLMF/KUV-H 中角	22	1200	-	3000	3000
JDR110V30WLWF/KUV-H 広角	38	550	-	3000	3000
JDR110V50WLMF/KUV-H 中角	22	2000	-	3000	3000
JDR110V50WLWF/KUV-H 広角	38	1000	-	3000	3000
JDR110V70WLMF/KUV-H 中角	22	3000	-	3000	3000
JDR110V70WLWF/KUV-H 広角	38	1500	-	3000	3000

■ダイクロハロゲン ADVANCE 30 フロスト (旧40W形)

■ダイクロハロゲン ADVANCE 50 フロスト (旧65W形)

■ダイクロハロゲン ADVANCE 70 フロスト

■ダイクロハロゲン ADVANCE グレアカットタイプ

バルブにグレアキャップを装着することにより、光源を直視しても眩しくないので、レストランテーブル照明・直視するような場所での使用に有効です。

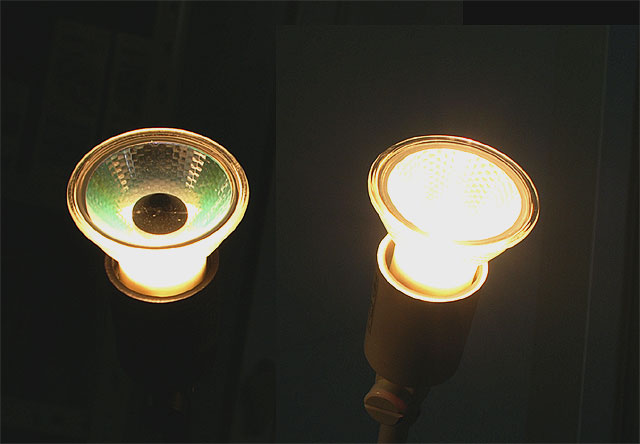

←写真の左側がグレアカットタイプの照射写真です。

グレアカットタイプは、狭角・中角・広角の3種類があります。

品番	ビームの開き(度)	最大光度(cd)	全光束(lm)	色温度(K)	定格寿命(h)
JDR110V30WLNX/KUV-H 狭角	9	3000	-	3000	3000
JDR110V30WLMX/KUV-H 中角	18	1400
JDR110V30WLWX/KUV-H 広角	30	600

■ダイクロハロゲン ADVANCE 30 グレアカット (旧40W形)

■中国製　E11口金　50φ　ハロゲンランプ超激安！

有名各社と互換性のあるダイクロハロゲン（50W・75W)が驚きの超特価！

【中国製】
※ケース単位とバラで販売しております。全て【即納】です。

1本 \630- ※ケース販売の1本単価

形名	定格電圧(V)	消費電力(W)	ビームの開き(度)	最大光度(cd)	全光束 (lm)	平均寿命(h)	色温度 (K)	全長L Max.(mm)	ミラー外径 D(mm)	口金
40N	110	40	10	-	-	3,000	3,000	67	51	E11
40M	110	40	20	-	-	3,000	3,000	67	51	E11
50W	110	50	35	750	650	3,000	3,000	67	51	E11
65W	110	65	35	-	-	3,000	3,000	67	51	E11
75N	110	75	10	6,500	1100	3,000	3,000	67	51	E11
75M	110	75	20	3,000	1100	3,000	3,000	67	51	E11

■中国製ハロゲンランプ 40W ※40Wは、ケース入数20個となります。

■中国製ハロゲンランプ 50W

■中国製ハロゲンランプ 65W ※65Wは、ケース入数20個となります。

■中国製ハロゲンランプ 75W

生産終了商品下記記載の商品は既に生産を終了しております。後継商品をお求め下さますようお願いいたします。

●JDR110 50N ダイクロハロゲン 50W形狭角生産終了 → 中国製 JDR110 40N

●JDR110 50M ダイクロハロゲン 50W形中角生産終了 → 中国製 JDR110 40M

●TECLIGHT(テックライト) JDR110 75W ダイクロハロゲン 75W形広角生産終了 → 中国製 JDR110 65W

■人気商品セラミックメタルハライドウシオ U-ONE
	E11,E26口金に簡単に装着可能。3000K,4000K,10000K ハロゲンランプより省電力・高出力。照射力が格段にあがります。詳しくは、セラミックメタルハライドウシオ U-ONEをクリックしてください。

	■NB　E11口金　50φ　ハロゲンランプフェニックス電機ハロゲンランプJR12V50WKW/5E-11と互換。 E11口金では、特殊なJRタイプ・50φ ハロゲンランプです。 ●NB JR12V50WKW/5E-11 50W 広角(フェニックス互換) バラ売り M希望価格 \OPEN- 税込特価 \1,260- 　購入数本
生産終了商品下記記載の商品は既に生産を終了しております。後継商品をお求め下さますようお願いいたします。 ●NB JR12V50WKM/5E-11 50W 中角(フェニックス互換) 生産終了

■三菱　デコスター50 効率追求形ハロゲンランプ

●従来品50W、75Wと同等の明るさを40W、60Wで実現。ランニングコスト節約を実現します。
さらに発熱量の削減に伴い、空調設備にかかるコストも削減します。
●定格寿命3000時間を達成。ランプ交換費用、手間を省きます。
●全長を従来品に比べ3㎜短縮しているので、既存器具にそのままお使いいただけます。
●店舗、商業施設のスポットライト、ダウンライト、間接照明等に適しています。

（注）1.上記定格は定格電圧110Vでの値です。したがって、このランプを100Vで使用した場合は、
　　　消費電力が約85％、全光束が約75％となります。

タイプ	形名	寸法（mm）		質量（g）	口金	定格消費電力（W）	定格電圧（V）	最大光度（cd）	全光束（lm）	ビームの開き（度）	定格寿命（h）
		ミラー径（D）	長さ（L）
60W形	JDR110V40W/SP/K5E	50	59	49	E11	40	110	3800	500	10	3000
	JDR110V40W/FL/K5E							1400		20
	JDR110V40W/WF/K5E							750		35
100W形	JDR110V60W/SP/K5E	50	59	49	E11	60	110	5900	1000	10	3000
	JDR110V60W/FL/K5E							3000		20
	JDR110V60W/WF/K5E							1400		35

■110V50Wタイプ（50φ）
■110V75Wタイプ（50φ）

生産終了商品下記記載の商品は既に生産を終了しております。後継商品をお求め下さますようお願いいたします。

●三菱 JDR110v50w-SP/K5E →三菱 JDR110V40W/SP/K5E	●三菱 JDR110v50w-FL/K5E →三菱 JDR110V40W/FL/K5E
●三菱 JDR110v50w-WF/K5E →三菱 JDR110V40W/WF/K5E	●三菱 JDR110v75w-SP/K5E →三菱 JDR110V60W/SP/K5E
●三菱 JDR110v75w-FL/K5E →三菱 JDR110V60W/FL/K5E	●三菱 JDR110v75w-WF/K5E →　三菱 JDR110V60W/WF/K5E
●三菱 JDR110V40W-SP/K5E/E →三菱 JDR110V40W/SP/K5E	●三菱 JDR110V40W-FL/K5E/E →三菱 JDR110V40W/FL/K5E
●三菱 JDR110V40W-WF/K5E/E →三菱 JDR110V40W/WF/K5E	●三菱 JDR110V65W-SP/K5E/E →三菱 JDR110V60W/SP/K5E
●三菱 JDR110V65W-FL/K5E/E →三菱 JDR110V60W/FL/K5E	●三菱 JDR110V65W-WF/K5E/E →三菱 JDR110V60W/WF/K5E

■岩崎　E11口金　50φ　ハロゲンランプ

JDR-KR カバーガラス付（ロングベース）E11口金
50W/75Wφ50・3000K・E11口金

E11口金でソケット部がロングベースとなっておりますので既存のJD用器具の代替としてご利用いただけます。

型名	全光束(lm)	中心光度(cd)	色温度(K)	定格寿命(h)	口金
JDR110V50WB/MK/E11R	600	1,800	3,000	3,000	E11
JDR110V75WB/MK/E11R	600	3,200	3,000	3,000	E11

生産終了商品下記記載の商品は既に生産を終了しております。後継商品をお求め下さますようお願いいたします。

●岩崎 JDR110V50WB/MK/E11R アイ　ダイクロクールハロゲン(ロングベース) φ50　20度生産終了

●岩崎 JDR110V75WB/MK/E11R アイ　ダイクロクールハロゲン(ロングベース) φ50　20度生産終了

■岩崎　アイダイクロクールハロゲン(省電力タイプ)

E11口金に対応した50φミラー付きコンパクトダイクロハロゲンです。

色温度 3000K
定格寿命　3000時間
UVカットカバーガラス付き

←クリックすると拡大表示されます。

※定格寿命とは、長期間にわたり数多く製造された同一の形式の電球をある条件下で点灯したとき、残存率50％までの
　平均延べ点灯時間をいいます。

ランプ電力	型名	定格電圧(V)	ミラー外径(mm)	ビームの開き(度)	全光束 (lm)	中心光度(cd)	色温度(K)	定格寿命(h)
40W (50W形)	JDR110V40WUV/NK/H/E11	110	50	10	600	3800	3000	3000
	JDR110V40WUV/MK/H/E11			20		1800
	JDR110V40WUV/WK/H/E11			35		800
60W (75W形)	JDR110V60WUV/NK/H/E11	110	50	10	1000	5900	3000	3000
	JDR110V60WUV/MK/H/E11			20		3200
	JDR110V60WUV/WK/H/E11			35		1500

■岩崎　アイダイクロクールハロゲンブルーコート 110V用

発光部へのブルーコーティングによる、赤みを抑えた爽やかな涼光色で透明感ある空間を創り出します。
UVカットカバーE11 ガラス付き（ブルーコートタイプ） JDR-D/K/H

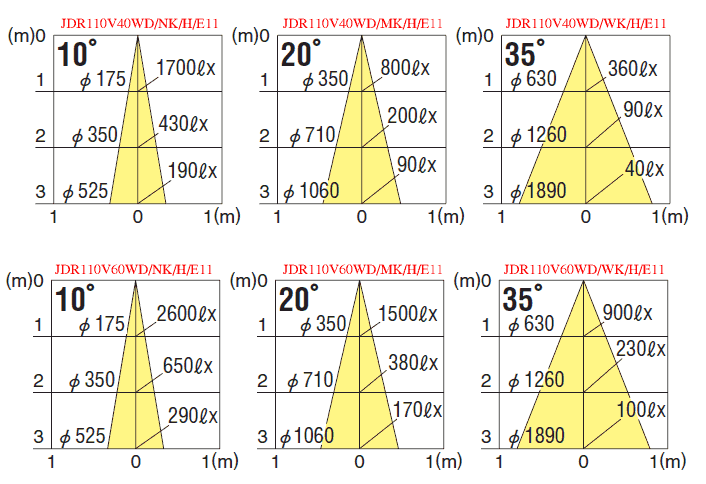

←クリックすると拡大表示されます。

ランプ電力	形式	定格電圧(V)	ミラー外径(mm)	ビームの開き(度)	全光束 (lm)	中心光度(cd)	色温度 (K)	定格寿命(H)	口金
40W	JDR110V40WD/NK/H/E11	110	50	10	410	1700	3400	3000	E11
	JDR110V40WD/MK/H/E11			20		800
	JDR110V40WD/WK/H/E11			35		360
60W	JDR110V60WD/NK/H/E11	110	50	10	680	2600	3400	3000	E11
	JDR110V60WD/MK/H/E11			20		1500
	JDR110V60WD/WK/H/E11			35		900

※定格寿命とは、長期間にわたり数多く製造された同一の形式の電球をある条件下で点灯したとき、残存率50％までの平均延べ点灯時間をいいます。

■アイダイクロクールハロゲンブルーコートタイプ 40W

■アイダイクロクールハロゲンブルーコートタイプ 60W

■東芝ネオハロビーム (前面ガラス付き)

外径50mmの高性能ダイクロイックミラーを使用したハロゲン電球です。
ミラー内管を改良し、従来のJDRφ50トリプルコイルタイプと省エネ率、明るさをほぼ同じに保ったまま全長を短縮し、よりコンパクトになりました。
ネオハロビームEに比べても約20%も消費電力を節減できます。
また、ダイクロイックミラー採用により、紫外線放射約70%カット、ランプ前面への赤外線放射（熱線）も約90%カットします（東芝ネオハロゲンランプ比）。

●分光分布図はこちら　　 ●点灯写真・配光曲線はこちら

ワットの区分		形名	寸法(mm)		質量 (g)	口金	定格電圧(V)	定格消費電力(W)	最大光度(cd)	ビームの開き(度)	全光束 (lm)	色温度 (k)	定格寿命(h)
			ミラー径	全長
60W形	狭角	JDR110V40W/K5S	50	59	49	E11	110	40	3800	12	500	3000	3000
	中角	JDR110V40W/K5M							1400	20
	広角	JDR110V40W/K5F							750	35
100W形	狭角	JDR110V60W/K5S						60	5900	12	1000
	中角	JDR110V60W/K5M							3000	20
	広角	JDR110V60W/K5F							1400	35

※全光束は、参考値です。

生産終了商品下記記載の商品は既に生産を終了しております。後継商品をお求め下さますようお願いいたします。

●東芝 JDR110V40W/K5S-T 狭角生産終了→ 東芝 JDR110V40W/K5S	●東芝 JDR110V40W/K5M-T 中角生産終了→ 東芝 JDR110V40W/K5M
●東芝 JDR110V40W/K5F-T 広角生産終了→ 東芝 JDR110V40W/K5F	●東芝 JDR110V60W/K5S-T 狭角生産終了→ 東芝 JDR110V60W/K5S
●東芝 JDR110V60W/K5M-T 中角生産終了→ 東芝 JDR110V60W/K5M	●東芝 JDR110V60W/K5F-T 広角生産終了→ 東芝 JDR110V60W/K5F
●東芝 JDR110V50W/K5S 狭角生産終了 → 東芝 JDR110V40W/K5S	●東芝 JDR110V50W/K5M 中角生産終了 → 東芝 JDR110V40W/K5M
●東芝 JDR110V50W/K5F 広角生産終了 → 東芝 JDR110V40W/K5F	●東芝 JDR110V75W/K5S 狭角生産終了 → 東芝 JDR110V60W/K5S
●東芝 JDR110V75W/K5M 中角生産終了 → 東芝 JDR110V60W/K5M	●東芝 JDR110V75W/K5F 広角生産終了 → 東芝 JDR110V60W/K5F

■ナショナルダイクロビームハロゲンランプ

光を反射し熱線を透過させるダイクロイックミラーと組み合せた、反射鏡付のハロゲン電球です。

生鮮食料品や服飾・美術工芸品など、熱を嫌うもののスポット照明に適しています。

配光曲線・水平面照度図

形	角度	品番	寸法(mm)		質量 (g)	口金	定格消費電力(W)	ビーム角(度)	全光束 (lm)	ビーム光束(lm)	中心光度(cd)	色温度 (K)	定格寿命(h)
			ミラー径	全長
60形	狭角	JDR110V40WKN/5E11	50	66	54	E11	40	10	500	60	3800	3000	3000
	中角	JDR110V40WKM/5E11						20		105	1400
	広角	JDR110V40WKW/5E11						35		170	750
100形	狭角	JDR110V65WKN/5E11	50	66	54	E11	65	10	1000	105	6500	3000	3000
	中角	JDR110V65WKM/5E11						20		235	3000
	広角	JDR110V65WKW/5E11						35		305	1400

■ナショナルダイクロビームハロゲンランプ　60形

■ナショナルダイクロビームハロゲンランプ　100形

■ナショナル一般照明ハロゲン電球ダイクロプレミア

新形フィラメントと新ミラーの採用で省エネ・高光度を実現した、一般照明用ハロゲン電球ダイクロプレミア

店舗や住宅照明のスポットライトやダウンライトに使用し、衣類、貴金属、生鮮食料品などの質感、
きらめき間を演出します。

従来品と同じ明るさを得るのに消費電力を15～25％削減することができる省電力タイプと従来品と
同じ消費電力であれば明るさを約1.4倍～1.6倍高めることができる高光度タイプを品揃えします。

【特長】
●省電力タイプ（30W・55W）：同じ明るさで約15～25％省エネ（ナショナル　ダイクロビーム40W・65W比）

●高光度タイプ（40W・65W）：同じ消費電力で約1.4～1.6倍アップ（ナショナル　ダイクロビーム40W・65W比）

●均一性の高いきれいな配光

現行品	ダイクロプレミア

■省電力タイプ

種別		品番	寸法		質量 (g)	口金	定格消費電力(W)	ビーム角（度）	全光速 (lm)	ビーム光速(lm)	中心光度(cd)	色温度 (k)	定格寿命(h)
			ミラー径	長さ
60形	狭角	JDR110V30WKN/5E11-H	50	61	51	E11	30	13	280	85	2600	3000	3000
	中角	JDR110V30WKM/5E11-H						20		125	1750
	広角	JDR110V30WKW/5E11-H						35		185	800
100形	狭角	JDR110V55WKN/5E11-H	50	61	51	E11	55	13	600	150	4700	3000	3000
	中角	JDR110V55WKM/5E11-H						20		235	3100
	広角	JDR110V55WKW/5E11-H						35		340	1500

※納品にお時間を頂く場合がございます。お急ぎの際は事前にお問い合わせ下さいます様お願いいたします。

■60形 ■100形

■高光度タイプ

種別		品番	寸法		質量 (g)	口金	定格消費電力(W)	ビーム角（度）	全光速 (lm)	ビーム光速(lm)	中心光度(cd)	色温度 (k)	定格寿命(h)
			ミラー径	長さ
80形	狭角	JDR110V40WKN/5E11-H	50	61	51	E11	40	13	450	105	3500	3000	3000
	中角	JDR110V40WKM/5E11-H						20		170	2300
	広角	JDR110V40WKW/5E11-H						35		255	1100
140形	狭角	JDR110V65WKN/5E11-H	50	61	51	E11	65	13	800	170	5500	3000	3000
	中角	JDR110V65WKM/5E11-H						20		315	4200
	広角	JDR110V65WKW/5E11-H						35		455	2000

■80形 ■140形

■日立ミニハロゲン電球クリアクール 110V用

高効率な商用電源で点灯できるE11口金のコンパクトな反射形

●ダイクロイックミラーにより熱線を約85％カットしたクールな光。
●前面ガラスにより紫外線（UV）をカット。
●φ50タイプは20％の省電力を実現（日立比）。
　 60形中角（M）：中心光度18％UPで、消費電力を20％削減。
　 100形中角（M）：同じ中心光度で、消費電力を20％削減。
●定格寿命を2,500→3,000時間に向上、寿命が20％伸びました（日立比）。
●中角（M）に加え新たに、狭角（N）、広角（W）もそろえました。
●ブティック・貴金属店・生鮮食料品店などの店舗照明。

ミラーの有効面積を拡大ランプの寸法精度を上げることにより、ランプ取付け穴径を約10％小さくし、光の利用率を向上しました。フィラメントの長さを約16～30％短くすることで、反射鏡の焦点位置からずれていたフィラメント部分を小さくし、光の利用率を向上しました。アルゴンガスに代えてクリプトンガスを使用することで熱の利用率向上。有効光束を維持しつつ、消費電力を下げました。

種別	形式	ビームの開き(度)	寸法(mm)		質量 (g)	口金	定格消費電力(W)	最大光度(cd)	全光束 (lm)	色温度 (K)	定格寿命(h)
			ミラー径	全長
60W形	JDR110V40W/K5NE11	10	50	62	49	E11	40	3400	540	3000	3000
	JDR110V40W/K5ME11	18						1650
	JDR110V40W/K5WE11	32						820
100W形	JDR110V60W/K5NE11	10	50	62	49	E11	60	6300	1100	3000	3000
	JDR110V60W/K5ME11	19						3000
	JDR110V60W/K5WE11	32						1500
