■投光器の違いと特徴 「どれを選べばいいの？」
闇夜を照らす煌々とした光。道路工事、建設現場、駐車場、野球場、サッカー場、ライブ会場、様々なシーンで使われる投光器。何気ない存在でありながら私たちの生活を支える灯りです。
しかし、実際にはどんな施設にどのような投光器や照明器具がふさわしいか、なかなか専門家でなければ分からないものかも知れません。
ですが、実際にはそれほど難しいことはございません。その種類と特性を理解すれば一般の方でもどんな投光器を使えばよいか分かります。器具が大きく、種類によっては物凄く明るいので取扱に二の足を踏んでしまうかも知れませんが手順を守って行えば大丈夫です。
投光器は決して安価な製品ではありません。特に屋外に常設するようなものはランプや照明器具以外にも安定器などを必要とするので、商品の選択は慎重に行ったいところです。
今回の実験では投光器によく使われる3種類のランプを使用。
投光器も常設に絶えられるものと、仮設用を比較してみました。 |
 |
■実際に照射してみました。
日没後、倉庫の前にモデルを立たせて各種投光器とランプの照射を試してみました。
照射距離は約7m。横幅は、黄色いシャッター部分だけで約584cm カメラは三脚に固定。投光器は同じ高さより照射。目視によるイメージの撮影と照度計によるルクスの計測を行いました。ランプの種類の違いをご覧ください。
使用ランプは、ハロゲンランプ、H.I.D、水銀灯、バラストレフランプ、レフランプ、セラルクス です。
【カメラ設定】コニカミノルタ アルファスィート 【使用レンズ】シグマ18〜50
ISO100、F3.5、シャッタースピード1/3固定
※写真は、撮影環境・天候により誤差がでてしまいます。予めご了承ください。
あくまでの、ご購入に対する参考写真となっておりますので、実際に光の色・明るさが異なる等により 返品等の対応は、お受け出来ませんので、ご了承ください。 |
 |
■投光ホルダー：パナソニック(ナショナル) YA05051
■ランプ： 岩崎 レフランプRF110V270WH
・ワイドな配光が得られます
・屋外で使える白熱灯
・安価で手に入りやすい。
・安定器が不要で初期費用が抑えられる
・ランプ寿命が短い。
屋外用レフランプは最も安価な投光器用ランプ。
屋外用のレフランプは降雨でも使えるよう耐熱性の硬質ガラスを使用した白熱灯です。
レフランプ投光器も安価で、安定器などを必要としないので手軽に使用できます。
白熱灯はランプ寿命が水銀灯やメタルハライドランプに比べて短い。
明るさにもムラがあり、あまり明るくない。
演色性も劣りるが、配光面はわりと広い。
■使用した投光器具
照射距離7m地点でレフランプ270ｗだと約25ルクス。
写真の通り、光にムラが出来てしまい、配光の均一性にかけます。
ランプを装着するホルダーには許容ワット数があり、それに適したランプを使用する必要があります。
|
 |
■投光ホルダー：パナソニック(ナショナル) YA05051
■ランプ： 岩崎 バラストレス水銀ランプ BHRF100/110V300WH
・ワイドな配光が得られます
・直接電源に接続するだけで点灯します
・安価で手に入りやすい
・安定器が不要で初期費用が抑えられる
・定格寿命が6，000時間と比較的長寿命
・演色性にやや劣る
バラストレフランプは安定器を必要としない水銀灯のことです。
レフランプ投光器に付けられるものが多く、レフランプホルダーを手軽に水銀灯投光器にすることができる。レフランプに比べ約3倍のランプ寿命
配光面が広く均一な配光です。
点灯に時間がかかり、100％の明るさに達するまで5〜10分かかりました。
■使用した投光器具
照射距離7m地点でバラストレフランプｗだと約22ルクス。
明るさではハロゲンよりもやや劣るが、同じ程度。
今回使用したランプは色温度が3900K 白熱灯やハロゲンに比べると色温度は若干高い。
看板灯として使われることが多いですが、水銀灯なので演色性は劣り、全体的に緑っぽい配光となります。
|
|
■投光器：東西電工 ユトリックス 標準形 LED投光器
ユトリックスLED投光器は、高輝度LEDを16個(上段6個・中段4個・下段6個)使用しており、ワイドな光を照らします。光色は白色。
ハロゲン投光器250W相当の明るさ。
付属品としてバイスも付いているので、様々な場所へ取り付けが可能。
用途に応じて3種類の配光があります。(標準形・集光形・拡散形)
工場内の照明・倉庫等の簡易照明等に最適。
■使用した投光器具
標準形・拡散形・集光形の3種類がありますので、左の写真にて各照射写真を掲載いたしております。
近距離からの照射でも、標準形・拡散形は、かなりワイドな光となっております。
集光形は、写真の通り、スポット光となっておりますので、ご利用用途に合わせてお選びください。
メタルハライドと比較しますと暗い光となり、遠い場所からの照射には向きませんが、近距離点灯で仕様するのであれば、問題はないと思います。省エネとなりますので、電気代の削減にも貢献します。
LED投光器として、30,000円で購入でき、なおかつこの明るさであればコストパフォーマンスがすぐれていると思います。
照射距離7m地点で標準形で約84ルクス
照射距離7m地点で標準形で約10ルクス
照射距離7m地点で標準形で約98ルクス
|
 |
■投光器：日動工業 ハロスター500 HS-500D
■ランプ：耐震ハロゲン球 500W
・耐震ハロゲンランプ球
・振動・熱による損傷を防止
ハロゲン投光器は安価な投光器として普及しているものです。
使用しているランプは500Ｗ。器具自体も比較的軽量で持ち運びに便利で設置が簡単です。
AC100Vのコンセントにプラグを挿入してスイッチを入れるだけですぐに点灯します。
仮設用には適しています。
照射範囲も広く、配光面も比較的均一で明るいものです。
ハロゲンランプは基本的に電球色（3000k）なので全体的にオレンジ色の光になります。
色温度が低く、同じワット数でも暗く感じられます。
ハロゲンランプは寿命が短く、振動にも弱いものです。
使用環境によってはランプの寿命がさらに短くなる可能性があります。
そのため、交換ランプは比較的安価で手に入りやすいものです。
イニシャルコストは一番安いです。
■使用した投光器具
モデルに照度計をもってもらって計測しました。
照射距離7m地点でハロゲンランプ500ｗだと約56ルクス。
なお、500ｗのランプだと一般家庭(AC100V)のコンセントでは3灯までしか接続が出来ない。
|
 |
■投光器：岩崎 アーバンアクトβポケット
■ランプ：岩崎 MT70CEH-W/G12 セラルクス 70W 白色 G12 透明形
・省エネに優れる。レフランプ450W相当の明るさ。
・ワイドな配光
・コンパクトで軽量・電子安定器を内蔵。
・定格寿命が9，000時間と長寿命
・演色性に優れている
こちらは省エネで高効率のセラミックメタルハライドランプを使用。
消費電力はわずかに70W。非常にコンパクトなランプで、長寿命。
投光器の岩崎 アーバンアクトβポケットは電子安定器を使用しているので軽くてコンパクト。
中近距離では均一で視認性のよい配光です。
セラルクスは平均演色評価数は最高で94、最高レベルの性能です。
色彩を鮮やかに映しだし紫外線を90％カットするので店舗照明や看板照明に最適なランプと投光器。
イニシャルコストは高め。
ランプも安価ではないが、寿命は長くランコストに優れる。
■使用した投光器具
照射距離7m地点でセラミックメタルハライドランプ70ｗだと約80ルクス。
ハロゲンランプの約1.5倍の明るさ。消費電力は1/7ですから非常に省エネですね。
ハロゲンランプの約3倍の寿命。ランプも電球色から温白色、白色とバリエーションも豊富。
ただ、遠距離の投光にはあまり向いていないようです。
|
 |

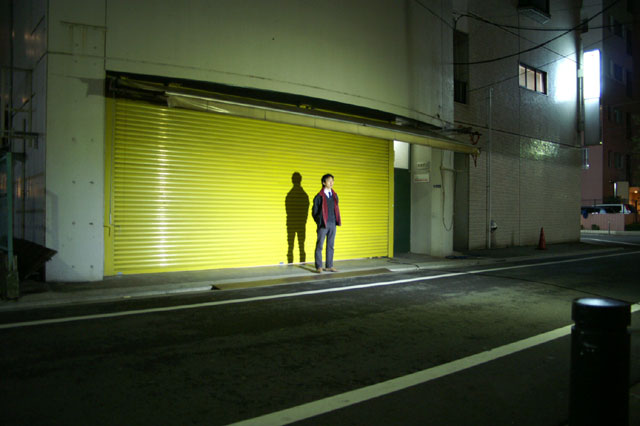

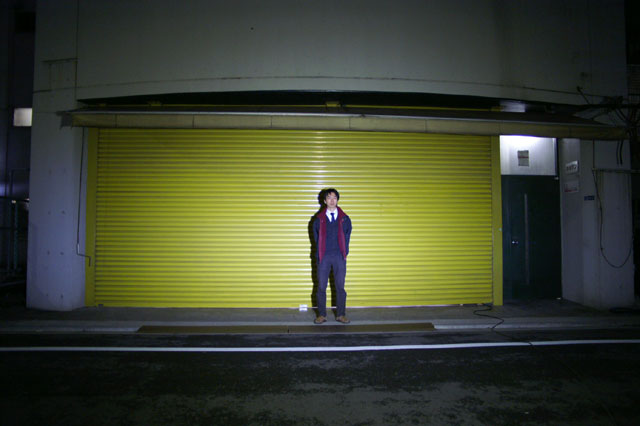

■投光器：岩崎 LED投光器 レディオック フラッド ポケット
・省エネに優れる。LEDランプを使用。
・ワイドな配光
・コンパクトで軽量・電子安定器を内蔵。
・屋外投光用白熱電球ランプホルダと比較した場合、同等以上の明るさを得られ、50％以上の大幅な省エネ・CO2削減を実現(岩崎電気比)できます。
・LEDの定格寿命は40,000時間(光束維持率70％時)と白熱電球(300W形)の約20倍の長寿命で、ランプ交換が不要です。
LEDライトは、1.2W形を24個搭載。
イニシャルコストは高くなりますが、LEDライトを使っているので電球代がかからず省電力になります。
光は、白色光となりますが、光のムラは多少出てしまいます。
イベント・展示会場・店舗看板照明等に利用できます。
■使用した投光器具
照射距離7m地点で約72ルクス。
メタルハライド70Wとほぼ同等の光をだしています。LEDなので非常に省エネ。
寿命40000時間と長く電球の交換がなくなります。
ただし、遠距離の投光にはあまり向いていないようです。
|
 |
■投光器：岩崎 LED投光器 レディオック フラッド (LEDioc FLOOD)
・省エネに優れる。LEDランプを使用。
・ワイドな配光
・コンパクトで軽量・電子安定器を内蔵。
・屋外投光用白熱電球ランプホルダと比較した場合、同等以上の明るさを得られ、50％以上の大幅な省エネ・CO2削減を実現(岩崎電気比)できます。
・LEDの定格寿命は40,000時間(光束維持率70％時)と白熱電球(300W形)の約20倍の長寿命で、ランプ交換が不要です。
LEDライトは、5W形を8個搭載。
イニシャルコストは高くなりますが、LEDライトを使っているので電球代がかからず省電力になります。
光は、黄色味がかった白色光となります。
光のムラはある程度出ています。
イベント・展示会場・店舗看板照明等に利用できます。
レディオックフラッド ポケットにはない、狭角・中角・広角の3種類がラインナップされています。
今回実験に使用したのは狭角タイプのものです。
■使用した投光器具
照射距離7m地点で約129ルクス。
メタルハライド150Wとほぼ同等の光をだしています。LEDなので非常に省エネ。
寿命40000時間と長く電球の交換がなくなります。
ただし、遠距離の投光にはあまり向いていないようです。
|
 |
■投光器：岩崎 HCF1523BHE/W アーバンアクト丸形 中角配光
■ランプ：岩崎 MT150FSW ハイラックス4500 昼白色 150w 拡散形
・ワイドな配光 ・コンパクトで軽量
・安価で手に入りやすい
・電子安定器を内蔵。
・定格寿命が9，000時間と長寿命
・演色性に優れている
こちらは省エネで高効率のセラミックメタルハライドランプを使用。
消費電力はわずかに150W。非常にコンパクトなランプで、長寿命。
投光器の岩崎 アーバンアクトβは電子安定器を使用しているので軽くてコンパクト。
中近距離では均一で視認性のよい配光です。
展示会・イベント会場等で看板照明や商品照明として使用されております。
■使用した投光器具
照射距離7m地点でセラミックメタルハライドランプ150ｗだと約134ルクス。
ハロゲンランプの約2.4倍の明るさ。
ランプも電球色から温白色、白色とバリエーションも豊富。
ただ、遠距離の投光にはあまり向いていないようです。
|
 |

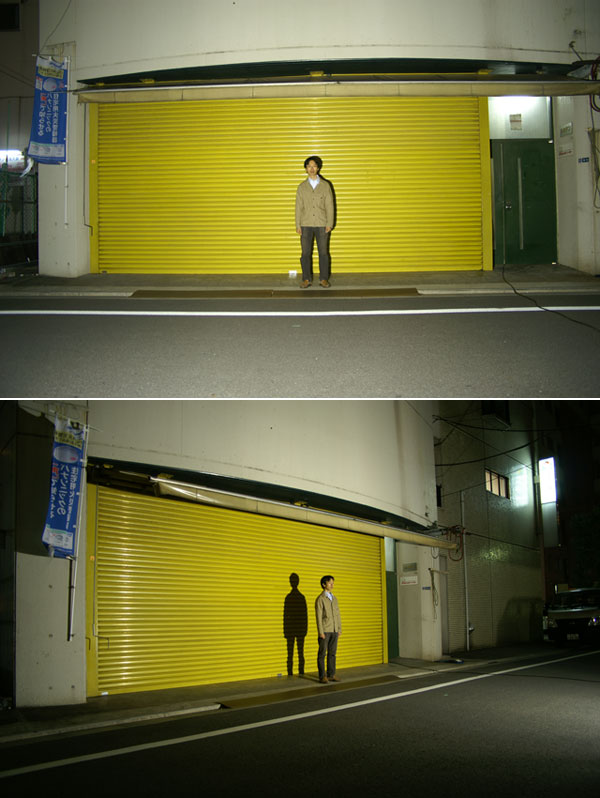

■投光器：ハタヤ(HATAYA) メタルハライドライト 投光器 150W
■ランプ：ハタヤ(HATAYA) MHL-D150 メタルハライド150W
電子安定器を内蔵をしているので簡単に設置・照明することが出来ます。
プラグ(3ピンタイプ)・ケーブルも付いているので、購入したその場で使用する事が可能。
こちらは省エネで高効率のセラミックメタルハライドランプを使用。
消費電力はわずかに150W。非常にコンパクトなランプで、長寿命。
看板照明や商品照明・工場照明として使用されております。
■使用した投光器具
照射距離7m地点でセラミックメタルハライドランプ150ｗだと約102ルクス。
ハロゲンランプの約2.4倍の明るさ。
こちらの投光器のランプは、両口金タイプとなっており、ワイド照射となっております。
照度luxは、低くなっていますが、全体に広がりのある光になっていますので、中心照度が低くなっています。
お値段も安く、本体もコンパクトなので、持ち運びに便利。
バイスタイプ・フロアスタンド付きの種類もあります。 |
 |
■投光器：日動工業 メタルスター175
■ランプ：日動工業 M175W
・ランプがコンパクト
・投光器に安定器を内蔵している。配線不要。
・定格寿命が10，000時間と長寿命
・電源投入から100％出力まで数分かかる
日動のメタルスターは175Wのメタルハライドランプを使用。
175Wでハロゲンの5倍の明るさです。
省電力なので建築現場や工事現場での多灯使用に最適です。
メタルハライドランプなので演色性も優れています。
中距離での投光に優れている。
配光面がややスポットになり、前面のガードの影が配光面に映り込んでしまうので、審美性を重視した看板灯などにはあまり向かない。
また、安定器を器具内に内蔵しているので、投光器本体も7.9kgと若干重い。
灯具に安定器が内蔵されたメタルハライド投光器。
ランプセットなのでイニシャルコストは決して高くはない。
灯具は軽くはないが安定器内蔵形なので設置が簡単。常設、仮設両方に使える。
■使用した投光器具
照射距離7m地点でHIDランプ175ｗだと約408ルクス。
ハロゲンランプの約7.2倍の明るさ。
消費電力は約1/3ですから省エネです。
視認性も良く、投光器として必要充分な明るさを提供します。
点灯から100％の明るさに達するに数分の時間を要します。
|
 |
■投光器：岩崎アイスポラート
■ランプ：H400水銀灯 400W
・白熱電球の約4倍の発熱効率
・定格寿命が12，000時間と長寿命
・演色性が劣る
・電源投入後、点灯に時間がかかる
・安定器が必要
・ランプ単体の価格が比較的安価
水銀灯は公園や駐車場でよく見かける照明器具。
相関色温度は4100〜5700kはあるので白色から昼白色ですが、演色性に劣り写真で撮影すると全体的に青緑色になります。
実際の見た目はここまで酷くはなりませんが、色の視認などには不向きなランプと言えるでしょう。
400Wの水銀灯を装着できる投光器としては比較的安価なアイスポラート。透明型の水銀灯と組み合わせると遠距離用投光器として優れた性能を発揮します。
左の画像を見ると分かると思いますが、モデルの背後が白くハレーションしています。つまり、まだまだ遠くまで照らせることが想像できます。
水銀灯の特徴としては長寿命であること。
メンテナンスの必要が少ない為、公園などの照明に使われております。
演色性の性能を無視すればランコストに優れ、ランプも比較的安価でイニシャルコストも抑えられます。
ハロゲン投光器と比べて安定器が必要である。ランプがメタルハライドと異なるだけなので、単純に明るさを求めるならば水銀灯はオススメできない。
■使用した投光器具
照射距離7m地点で水銀灯400Wだと約960ルクス。
ハロゲンランプの約17倍の明るさ。
明るさだけを見ると圧倒的に明るいのですが、ご覧の通りの色合いに・・。
色を確認したり、撮影などをする場合は不向きなランプです。
|
 |
■投光器：岩崎アイスポラート
■ランプ：M400LSH/Uメタルハライド 400W
・演色性に優れたさわやかな白色光
・水銀ランプと比較して、約1.8倍の高効率
・パルス発生電圧を減少
・定格寿命が9，000時間と長寿命
・電源投入後数秒後に始動します
・安定器が必要
・水銀灯用一般安定器で点灯できます
・ランプ単体の価格が高価
メタルハライドランプは演色性に優れ、且つ非常に明るいランプです。
FECマルチハイエースはFECスタータ内蔵でノイズによる電気機械などへの影響を抑えたHIDランプ。
精密機器が多くあるオフィスビルなどでも使用可能です。
水銀灯ほどではありませんが、定格寿命も9,000時間と長くランコストに優れています。
演色性にも優れ、さわやかな白色光は大型商業施設や工場での使用に適しています
■使用した投光器具
照射距離7m地点でHIDランプ400Wだと約2630ルクス。
ハロゲンランプの約47倍の明るさ。
水銀灯と比べても2.7倍の明るさです。
ハロゲンより100Ｗも消費電力が少ないにも関わらずこれだけ明るさに違いが生まれます。
|
使用頻度、用途で最適な投光器を選びたいところです。ハロゲン投光器は設置も取扱も簡単、器具も軽いので仮設用には最適です。
メタルハライド投光器は灯具も大きく、安定器も非常に重い器材です。ハロゲン投光器に比べると持ち運びは簡単ではありません。
しかし、上記の照射実験の通りハロゲンよりはメタルハライドが圧倒的に明るいです。仮設でも明るい投光器を使用したいならば、台車などに乗せて運ぶといいでしょう。ホームセンターなどで売られている工具ケースに安定器やコードを入れて運ぶと便利ですね。 発電機なども必要ならば一緒に積るので台車は一台あると何気に便利ですよ。
ただし、灯具と安定器を結線する必要があります。あまり電気工作の知識がない方は 簡易電源アースコードセット（2芯タイプ1,880円）などを使うことをオススメします。接続方法と結線に必要な部材が入っています。結線自体は難しくありませんので、手軽にメタルハライド投光器を作ることができます。ハロゲンランプでは出せなかった圧倒的な明るさを少ない消費電力で実現することができます。
|
