■電球豆知識(CP-64U レンズ交換手順)

トップページ > 電球豆知識 > CP-64U レンズ交換手順

■CP-64U レンズ交換手順

CP-64Uは本体レンズの他に2枚のオプションレンズが付属されております。
このオプションレンズの交換手順を図解でご紹介します。

先端が細めのプラスドライバーをご用意ください。

【注意】標準オプション品ではありますがその交換にはネジ山を舐めてしまったり、パーツを紛失したりと多少のリクスが伴います。この点に関しましてはパーツのご用意がございません。最悪修理対象となってしまう恐れがありますので十分注意して作業してください。
また、作業中は電源コンセントプラグやDMXケーブルを抜いて作業を行ってください。

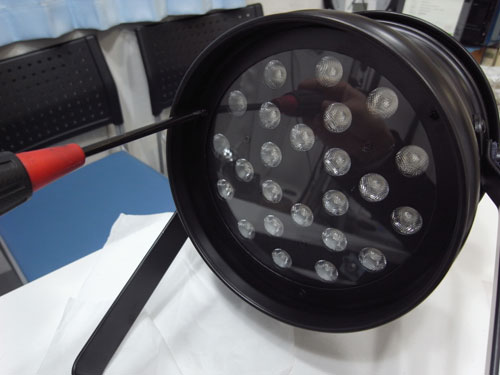

前面パネルと留めている3箇所のビスをプラスドライバーを使用して外します。ビスはかなり小さいのでネジ山を舐めないように注意してください。

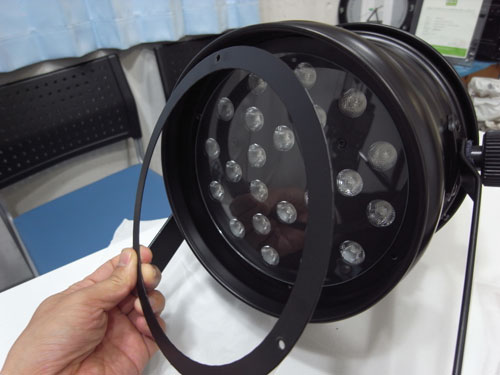

ガラスカバーを押さえるリングを外します。この時ガラスカバーが落下する恐れがありますので十分注意ください。また、3箇所のネジ穴にはゴムブッシングが挟まれています。飛び出しやすいので紛失に注意してください。

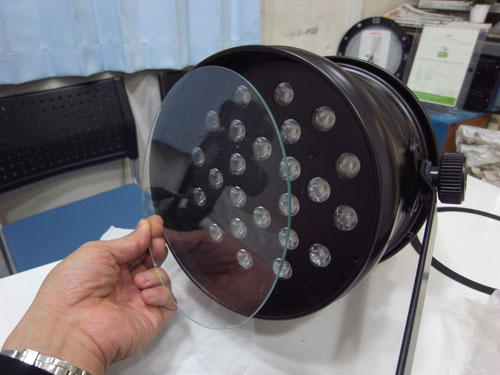

ガラスカバーを外します。

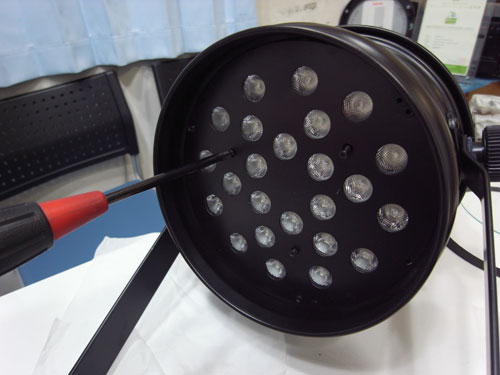

レンズカバーは中央付近3箇所のビスで固定されております。この3箇所のビスをプラスドライバーを使用して外します。ここでもビスはかなり小さいのでネジ山を舐めないように注意してください。

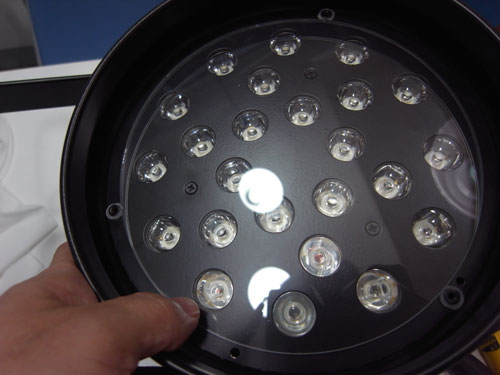

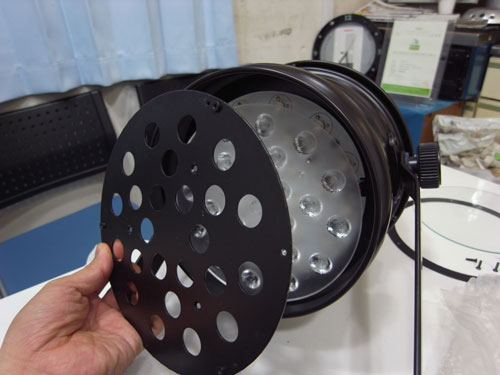

レンズカバーを外します。内側にはレンズがあります。

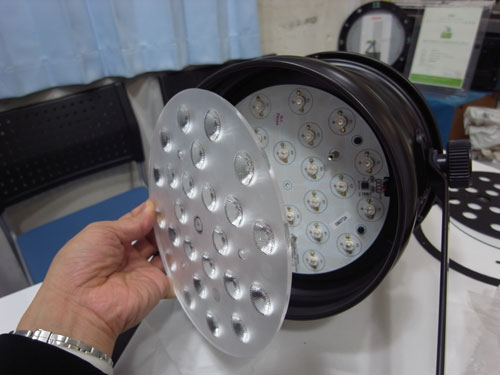

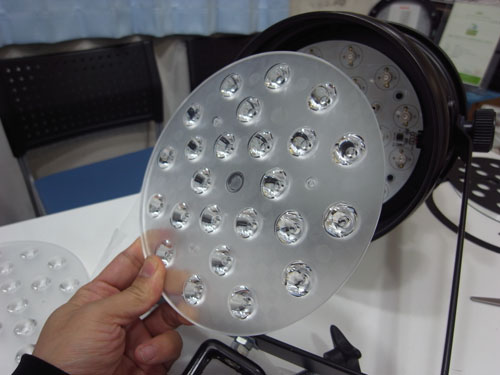

レンズを手前に持って外します。レンズ自体はどこにも固定されていないのですがそれぞれのLEDがレンズの穴に入るように設計されていますので慎重に手前に引いて外します。

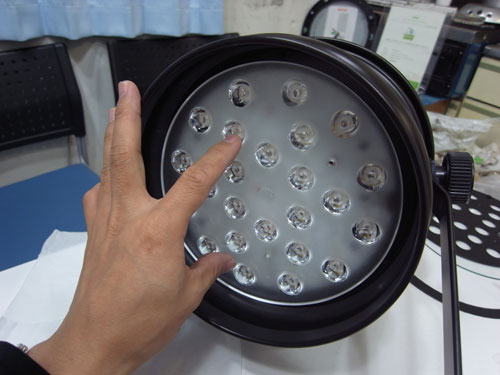

交換のレンズを取り付けます。3箇所のネジ穴が合うように慎重にLEDの素子に被せるように取り付けます。

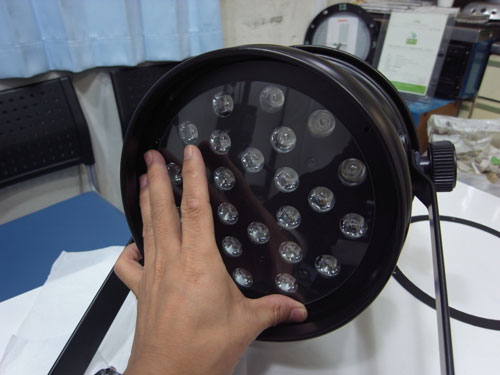

レンズカバーを取り付けますが一度しっかりとレンズが取り付けられているか指でおすなどして固定したほうがいいでしょう。

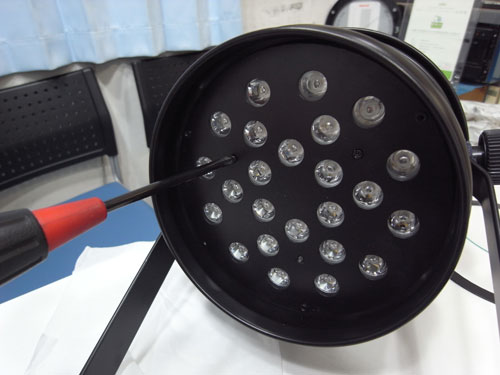

外した時と逆の手順でレンズカバーを取り付けます。

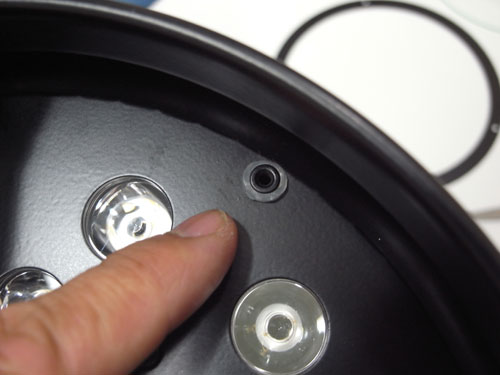

3箇所のゴムブッシングを取り付けます。ネジ穴が凸状になっているのでこの外側にはめ込みます。
3箇所のゴムブッシングに抑えられるようにガラスカバーを置きます。
最後にガラスが落ちないように抑えながらリングカバーを取り付けてください。この際ゴムブッシングが外れて飛び出したり中に落ち込む事もあります。慎重に取り付けましょう。

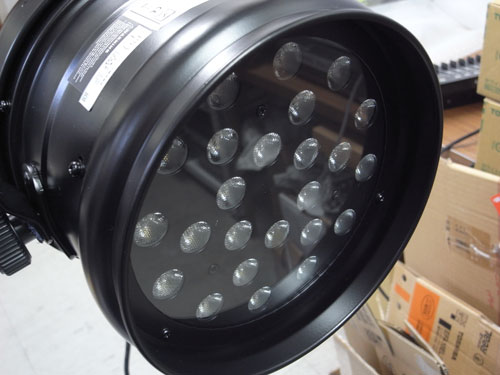

以上完成です。
