■ゴボプロジェクションライトのゴボ(GOBO)交換手順

DISKO DK-LGP LOGO_PROJECTOR (ゴボプロジェクションライト)のゴボ(GOBO)交換方法を順を追って説明します。

DISKO DK-LGP LOGO_PROJECTOR (ゴボプロジェクションライト)はゴボ(GOBO)を１枚のみ内蔵可能で必要に応じてゴボ(GOBO)を手動で交換する必要があります。なお、交換は本体の下部より工具なしで簡単に交換可能なので本体が既にクランプなどで高い所に固定されていても容易に作業が可能となります。
今回は本体が固定された状態ではなくひっくり返しての作業をご説明しております。固定された場合は図を上下逆にしてご覧下さい。

交換のゴボ（GOBO）を用意します。ゴボ（GOBO）はメタル、ガラスと２種類がありますがいずれも油脂が付くと不具合の原因となりますのでサイドを持って慎重に取り扱いましょう。

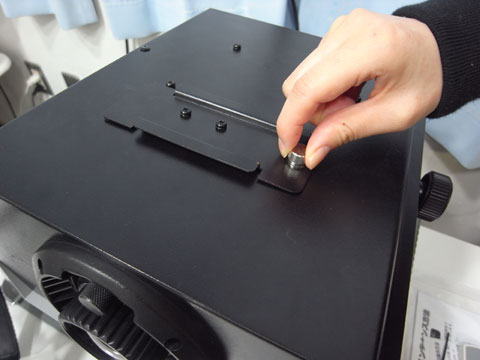

ゴボ（GOBO）挿入口の留めネジを指でまわして外します。

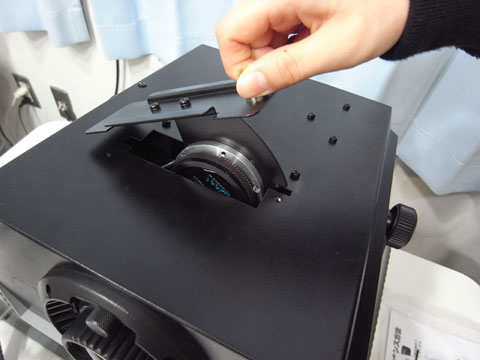

ゴボ（GOBO）挿入口のネジを上に持ち上げて起こします。

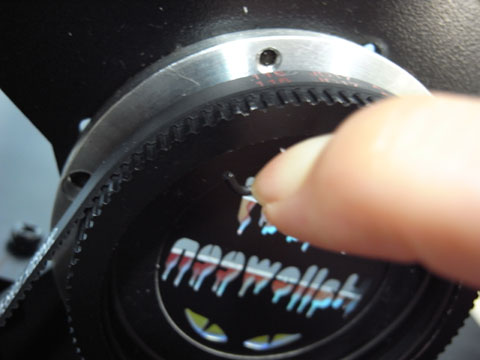

ゴボ（GOBO）はバネで内側から固定されていますのでこのバネの先端をつまんでバネ自体を外します。

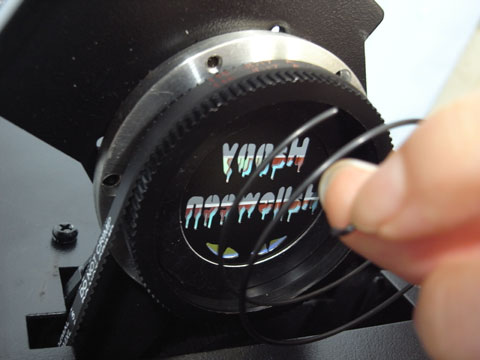

	バネ自体は強くホールドされてはいませんので軽く引き抜きできるはずです。それでも飛び出したりする場合もありますので慎重に引き出しましょう。

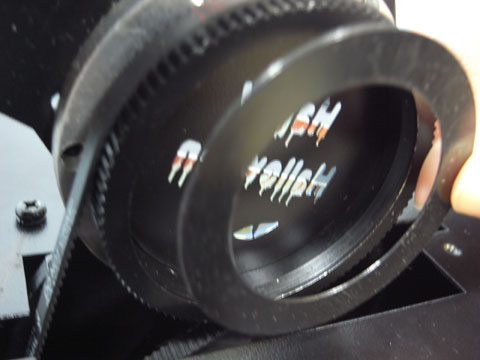

	ゴボ（GOBO）の保護プレートを抜きます。

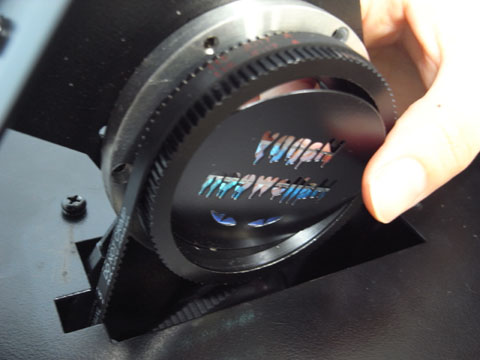

	内側から指で押し出して抜き出します。交換のゴボ（GOBO）を外したのと逆の手順で入れていって下さい。最後にしっかりとネジを締めれば完了です。
