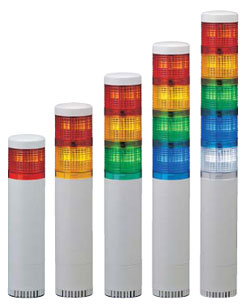

■パトライト シグナルタワー LU5型 50φ
■カラー 赤・黄・緑・青・白
■グローブ 耐衝撃・耐熱性に優れたポリカーボネートレンズ使用。 50φ
●防塵・防噴流IP65構造で、水気や塵埃の多い工場・屋外でも使用できます。
●オープンコレクタ対応で、PLC等での直接駆動が可能です。
●CEマーキング(EN/IEC規格適合品)、UL規格(Listing)対応品です。
●振動が大きい場所でのご使用には、ご注意ください。
●鉛フリーはんだを使用しております。
●IP65
※IPとは、防塵・防噴流 保護特性記号の事いいます。IPの後に2つの数字を続け、最初の数字が、人体及び固形異物に対する保護等級を表し、次の数字を、水の浸入に対する保護等級を表しています。
詳しくは、 電球豆知識 回転灯についてをご覧ください。
 |

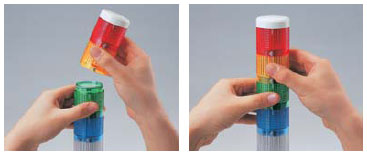

■組立て組替えが簡単な独自のワンタッチユニット構造
|
載せて、ひねるだけで組立てが完了します。
各ユニットの接点は、従来の表示灯に比べ長寿命で頑丈な独自の半円形状接点構造です。
組立て時、下段のレンズの垂直接点にしっかり固定され、確実な給電を可能とする高い信頼性を発揮します。 |
 |
 |
接点の接触面積が広く、振動等による接触不良が起こりにくい構造です。 |
| バネ構造により下部垂直接点(半円形状接点)が上部レンズ接点に圧着されているので接点不良が起こりにくいです。 |
|

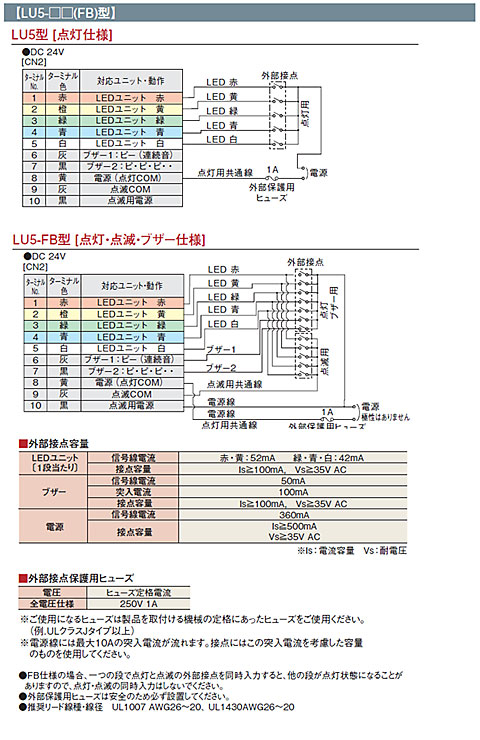

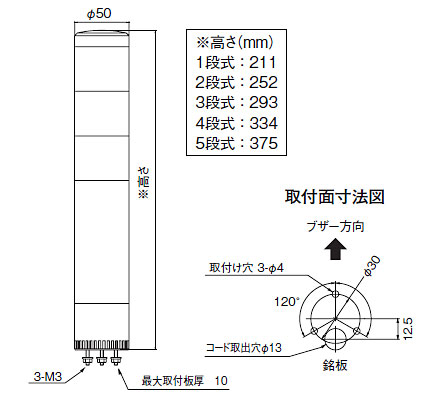

●LU5 外観図 ●LU5 配線例 ←クリックすると拡大図が表示されます。

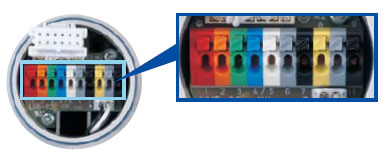

■カラー端子台で配線が単純明快
|
| ベースユニット内の配線用端子台は各レンズ色に対応し配色されていますので、一目で確認が出来ます。押し込んでロッキング解除する端子台なので特別な道具も必要なく配線出来ます。 |
 |
|
■LEDの使用によりメンテナンスフリー
|
最新の長寿命・超高輝度LEDを採用しています。
独自のプリズムデザインが明るさを強めどんな方向・距離からでも優れた視認性を保障します。 |
 |
|
 |
 |
■移動ラクラク
|
| 信号灯の上部を簡単に取り外し出来るので、装置などへの設置後も高さを気づかう事無く移動や運搬も簡単に行えます。 |
 |
■別売 適合オプション
■ベースユニット
 |
型式 |
仕様 |
定格電圧 |
消費電力 |
質量 |
| LU5-02 |
点灯 |
DC24V |
- |
182g±10% |
| LU5-02FB |
点灯・点滅・ブザー |
1.2W |
200g±10% |
●電池ボックス・ACアダプター 電源供給が出来ない場所・コンセントから電源を取りたいときに役立つ商品です。(電池ボックスはDC12V回転灯のみ。ACアダプターはDC12V,DC24Vの回転灯のみ)
※納品にお時間を頂く場合がございます。お急ぎの際は事前にお問い合わせ下さいます様お願いいたします。
■LEDベースユニット
| カラー |
型式 |
消費電力 |
質量 |
| 赤 |
LU5-E-R |
1.1W |
44g±10% |
| 黄 |
LU5-E-Y |
| 緑 |
LU5-E-G |
0.5W |
| 青 |
LU5-E-B |
0.4W |
| 白 |
LU5-E-C |
※納品にお時間を頂く場合がございます。お急ぎの際は事前にお問い合わせ下さいます様お願いいたします。
|
