■パトライト パソコン出力リレーユニット PHC-A型
●入力はRS232C、出力は無電圧接点（リレー接点）出力
●パソコンのRS232Cポートとストレートケーブルで配線できます
●出力接点数は8点で、各接点は独立しています
●リセットスイッチを装備し手動で素早く簡単に初期状態（すべてのリレーをOFF）に戻すことができます
●出力接点容量は3A（AC125V／DC30V）で、パトライト回転灯・表示灯・音声・音製品のほとんどを制御することができます
●出力端子にはスクリューレス端子を採用し圧着などの電線加工が不要なため、簡単に配線できます
●簡単な通信プロトコルでソフトの負担が軽くなります
※本製品に配線用RS232Cストレートケーブルは付属されておりません。 |
| 項目 |
仕様 |
| 入力 |
入力インターフェース |
RS-232C(EIA準拠) |
| 通信方法 |
半二重、調歩同期式 |
| 転送速度 |
9,600bps |
| データビット |
8bit |
| ストップビット |
1bit |
| パリティビット |
なし |
| フロー制御 |
なし |
| I/Oポート |
D-sub9Pコネクタ（オス） |
| 出力 |
接点 |
無電圧接点 |
| 接点数 |
8点 |
| 接点容量 |
AC125V 3A/DC30V 3A |
| 端子 |
スクリューレス端子 |
| 接続可能電線 |
単線0.4～1.2mm(AWG26-18) |
| |
撚線0.3～0.75m㎡(AWG22-20) |

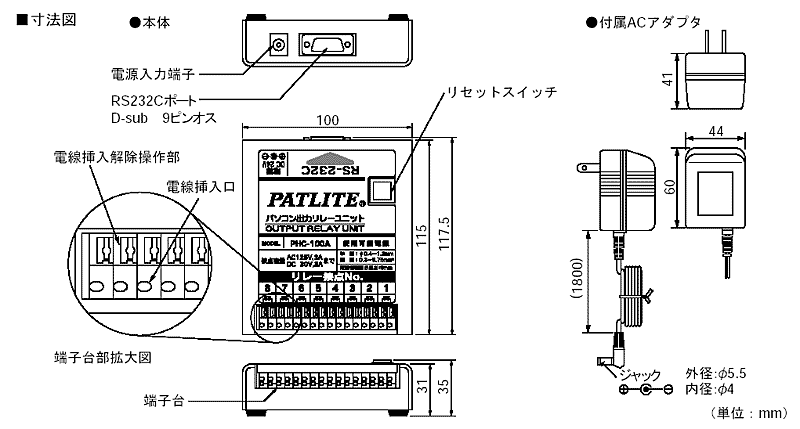

| 外形寸法 |
100(W)x31(H)x115(D)mm |
| 質量 |
300g以下（ACアダプタ含まず） |
| 供給電源 |
付属PHC専用ACアダプタ |
| 消費電力 |
4W以下 |
| 使用温度範囲 |
0～40度 |
| 使用湿度範囲 |
20～80%RH(結露なきこと) |
