■パトライト SC2W パトセンサ センサコントロールボックス
2系統のセンサをコントロールして様々な放置機器などを制御します。
警戒モードと来客モードの切り替えがスイッチひとつでカンタンにできます。
2つのゾーンをそれぞれ独立検知します。来客モード時はチャイム音の違いで場所判別ができます。

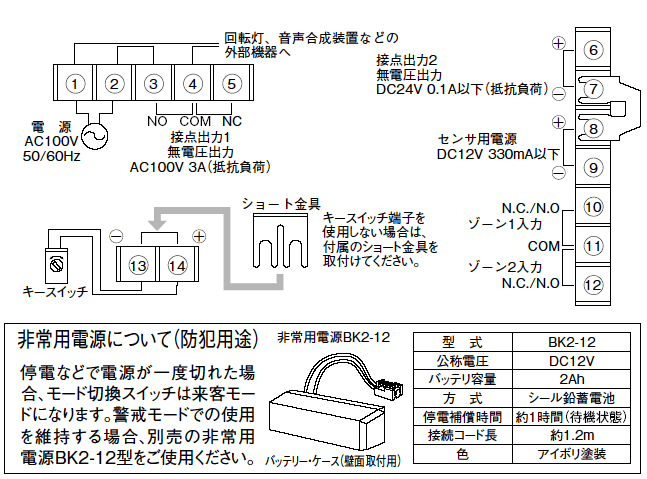

検知時に動作する接点出力は2系統、無電圧：300W、有電圧：DC12V 60mAの
大容量で様々な外部機器制御ができます。
ワンウェイ機能内蔵で駐車場での出庫検知など、1方向検知ができます。（2組のセンサユニットが必要です。）
ゾーン2は、N.C. （B接点）、N.O. （A接点）の切換えができます。
N.C. （ノーマルクローズ）
・ 侵入検知用センサなど検知時に接点がOFFになるものを接続。
N.O. （ノーマルオープン）
・ 熱/煙感知器など検知時に接点がONになるものを接続。 |
■状況に応じてゾーンごとに警戒/来客切り替えが出来ます。
2つのゾーンを独立して<警戒モード>と<来客モード>にスイッチ1つで簡単に切り替えでき、警戒モードは外部機器も接続できます。
| |
動作
モード |
表示灯 |
警報音
チャイム |
回転灯 |
 |
| 待機時 |
検知時 |
| ゾーン1 |
警戒 |
警戒表示灯点灯 |
警戒表示灯点滅
(モード切替スイッチを
押すまで断続して点滅） |
ピーポー
75dB(at 1m) |
動作 |
| 来客 |
来客表示灯点灯 |
来客表示灯点滅 |
ピンポン
75dB(at 1m)
音量調節可 |
- |
| ゾーン2 |
警戒 |
警戒表示灯点灯 |
警戒表示灯点滅
(モード切替スイッチを
押すまで断続して点滅） |
ピーポー
75dB(at 1m) |
動作 |
| 来客 |
来客表示灯点灯 |
来客表示灯点滅 |
ピロピロ
75dB(at 1m)
音量調節可 |
切り替えスイッチ
NO時のみ動作 |
※この組み合わせはあくまでエリア侵入者に対して回転灯を回す方法の一例であり、工作機を自動停止したりするものではありません。
また、周囲の温度状況や工作機の加熱などによる誤動作も考えられますので、
危険度の高いエリアでは状況に合わせた保安システムを構築してください。
| 定格電圧 |
消費電力 |
警戒ゾーン数 |
センサ用電源出力 |
出力 |
AC100V
±10% 50/60Hz |
17W |
2ゾーン |
DC12V 330ma以下
|
接点出力1(1c):無電圧出力 AC100V 3A(抵抗負荷)
接点出力2(1a):無電圧出力 DC24V 0.1A以下(抵抗負荷）
各入力それぞれに対して。個別に出力の設定が可能です。 |
| 出力時間 |
質量 |
使用温度範囲 |
設置場所 |
警報/チャイム |
|
約2秒から約5分可変
|
0.95kg |
-10度〜+40度 |

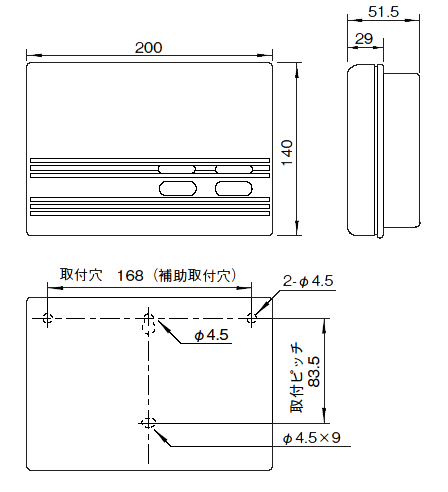

屋内の壁面 |
警報:ピーポー(自動的に最大75dB(at 1m)可変)
来客:ゾーン1「ピンポン」、ゾーン2「ピロピロ」
(0〜最大75dB(at 1m) 可変)
|
※センサは、N.O.接点出力を持つタイプのものを使用してください。
N.C.接点出力を持つタイプのセンサを使用して、「来客モード」に設定すると、出力（照明器具や回転灯）は動作しません。
（N.C.接点出力を持つタイプを使用する必要がある場合は、別途リレーをご用意ください。）
※ご利用になる回転灯は100V用（リード線タイプ）をお求めください。
|
