■縁日・ビアガーデン・学園祭等に使用される「ちょうちん 提灯・堤燈」に使用するソケット。
電線の被膜を剥きソケットに通すだけで接続が可能。
E26口金となっているので、白熱電球の取付けが可能です。
注意:振動のする場所や発電気を使用している場所で、電球形蛍光灯を使用する場合、電圧降下で点灯がしなくなったりする場合があります。電球形蛍光灯を使用する場合は必ず水に濡れない場所で使用してください。
防雨型ソケット 「ネオソケット-G」もございます。
電圧降下を調べたい場合は、電球豆知識「電圧降下シュミレーション」を実行してください。 |
 |
■66ソケット(ロクロクソケット)
E26口金となっているので、白熱電球・電球型蛍光灯の取付けが可能です。
■電球使用数量 目安表
| 電球 |
100W |
60W |
40W |
| 15個迄 |
25個迄 |
37個迄 |
|

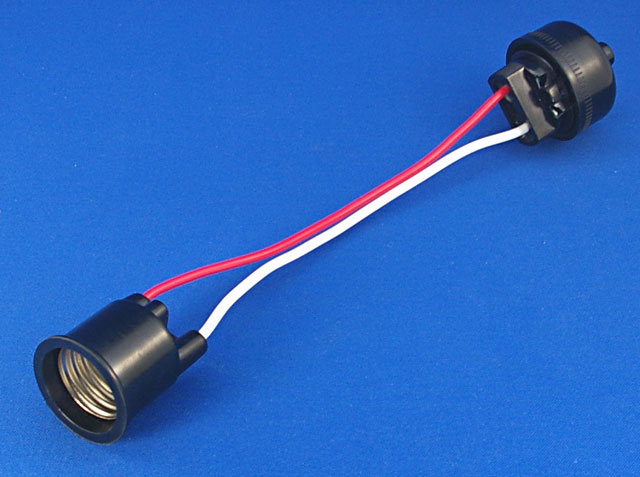

写真は、ヒートン無の商品です。
旧プロソケットと接続方法は異なり、
電線の被膜を剥き接続をしてください。 |
| ●ヒートン無 66ソケット使用例 |
  |

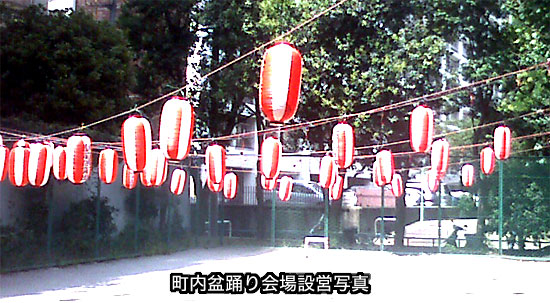

ヒートン無しプロソケットは、提灯灯によく使用されており、
IV線とワイヤーをバインドを使い結束をして使用します。 |
| ●ヒートン付き 66ソケット使用例 |
  |
ヒートン付プロソケットは、屋台によく使用されており、ヒートンをかけられる所にかけて使用します。 |
|
 |
■66ソケットには、2種類ございます。
ベークタイプ・ゴムタイプがあり、ゴムタイプには、ソケット部分にゴムが付いており防水性に優れています。 |
 |
■66ソケット ヒートン無 旧プロソケットと接続方法は異なります。
ヒートン付きは、電線を取付ける部分にフックが付いていません。(下写真参考)
旧プロソケットと接続方法は異なり、
電線の被膜を剥き接続をしてください。 ●取付方法
E26口金となっているので、白熱電球・電球型蛍光灯の取付けが可能です。 IV線はこちら
●全長:約26.5cm
●リード線長さ:約15.5cm
|
 |
ベーク |
|
 |
ゴム |
※ソケット部分にゴムが付いており防水性に優れています。 |
|
|
生産終了商品
●青山電陶 線付きプロソケット 10本入 生産終了 → ES26-02-66 ベーク ヒートン無 または ES26-05-66 ゴム ヒートン無
 |
■66ソケット ヒートン付 旧プロソケットと接続方法は異なります。
ヒートン付きは、電線を取付ける部分にフックが付いている商品です。(下写真参考) ●取付方法
プロソケットと接続方法は異なり、
電線の被膜を剥き接続をしてください。 ●取付方法
E26口金となっているので、白熱電球・電球型蛍光灯の取付けが可能です。 IV線はこちら
●全長:約24cm ●リード線長さ:約15.5cm
|
 |
ベーク |
|
 |
ゴム |
※ソケット部分にゴムが付いており防水性に優れています。 |
|
|
生産終了商品
●青山電陶 ヒートン付プロソケット ES-26-03 10本入 生産終了 → ES26-03-66 ベーク ヒートン付 または ES-26-06-66 ゴム ヒートン付


■拡大図 |
■スズラン灯 ミニタイプ
| 品番 |
幹線 |
分岐支線 |
防水
ソケット |
口金 |
間隔(m) |
両端末 |
| VCTFK(グレー) |
長さ(m) |
VCTFK(グレー) |
長さ(m) |
| MT1-10-10 |
2.0□×2c |
10 |
1.25□×2c |
0.15 |
10 |
E26 |
1 |
平型2P15A |
| MT1-20-10 |
2.0□×2c |
20 |
1.25□×2c |
0.15 |
10 |
E26 |
2 |
平型2P15A |
| MT1-24-8 |
2.0□×2c |
24 |
1.25□×2c |
0.15 |
8 |
E26 |
3 |
平型2P15A |
|

※取付部分のホルダーは固定式となっておりますので、移動は出来ません。
E26口金となっているので白熱電球・電球型蛍光灯の取付けが可能です。 |
電圧降下を調べたい場合は、電球豆知識「電圧降下シュミレーション」を実行してください。
|
■別売関連商品
■電線をご購入する前にお読みください。
電線には、より線と単線がございます。お客様の使用用途により、お選びください。
| より線 |
左写真のように細い線が何本も合わさっている線。電線が柔らかいのでフレキシブルに使用できます。 |
単線 |
左写真のように線が1本のみ出ており、電線が硬い線をいいます。 |
 |
 |
|

 |
■電線VCTFKビニルキャブタイヤ長円形コード(小判コード)
より線。
●定格300V 許容電流10A
|


お客様のご要望によりメートル売りを致します。
例.10m×10本 100m×1本等
備考欄に記載をして頂ければ対応を致します。
制限として300m迄とさせて頂きます。 |
■IV線 2sq
許容量:27A迄。 より線。
※IV線は赤・白(各1本づつ)必要となります。
|
 |
■明工社 丸形ゴム(バンド付) 125V15A プラグ
125V15A 丸型プラグ。
|
 |
 |
■プロソケット用ガード
|
プロソケット
装着写真 |
上写真のようにかぶせることが出来ます。 |
|
