■ 未来工業（ミライ）　ウオルボックス　(プラスチック製防雨スイッチボックス)　屋根無　ヨコ型

●プラスチック製ですから軽量で、アース工事が不要です。
●耐衝撃性、耐候性にすぐれた防雨構造です。
●下面に開口部が設けてあり、フードを閉めたままコードが引き出せます。
●基個裏面にバンド通し穴が設けてあり、ポール等へのバンド取り付けが簡単にできます。
（バンド通し穴の有無を参照）

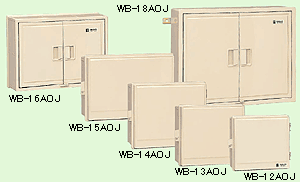

■各種類 ： WB-12AO , WB-13AO , WB-14AO , WB-15AO , WB-16AOJ , WB-18AOJ


■WB-12AO ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-12AOJ	ベージュ		3P　60A×2	30A×1	280	332	133	255	275	106	有
WB-12AOM	ミルキーホワイト
WB-12AOT	チョコレート
WB-12AOLB	ライトブラウン
WB-12AOG	グレー
WB-12AODG	ダークグレー

■WB-13AO ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（�o） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-13AOJ	ベージュ		3P　60A×3	30A×1	315	384	167	289	324	140	有
WB-13AOM	ミルキーホワイト
WB-13AOT	チョコレート
WB-13AOLB	ライトブラウン
WB-13AOG	グレー
WB-13AODG	ダークグレー

■WB-14AO ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-14AOJ	ベージュ		3P　100A×3	60A×2	341	435	187	309	367	159	有
WB-14AOG	グレー
WB-14AODG	ダークグレー

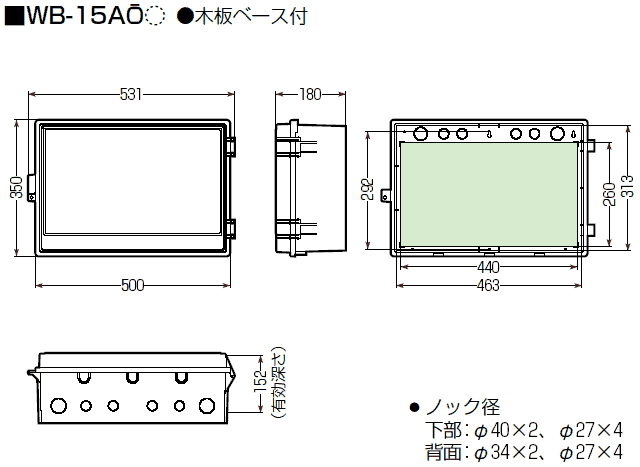

■WB-15AO ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（�o） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-15AOJ	ベージュ		3P　100A×4	60A×3	350	531	180	313	463	152	無
WB-15AOG	グレー
WB-15AODG	ダークグレー

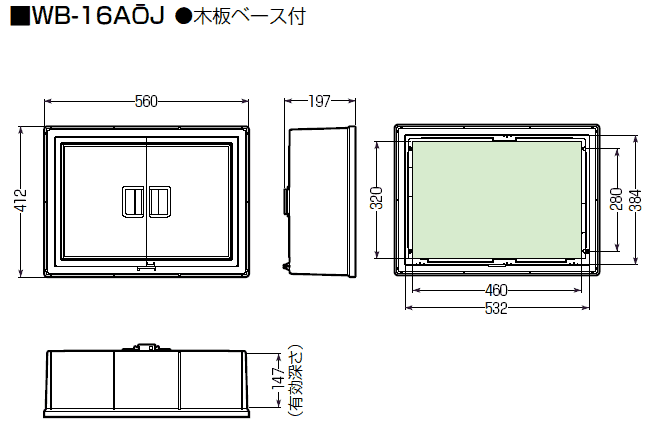

■WB-16AOJ ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（�o） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-16AOJ	ベージュ		3P　100A×4	60A×3	412	560	197	384	532	147	無

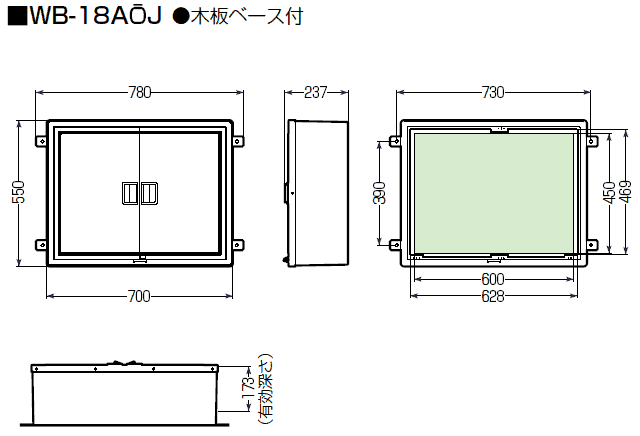

■WB-18AOJ ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（�o） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-18AOJ	ベージュ		3P　125A×6	100A×2	550	780	237	469	628	173	無

※WB-18AOJの本体はFRP樹脂製です。
