■三信産業 トッカールエフュー 蛍光灯交換器
●アルミ製3段と4段の伸縮自在なポールを使用してます。天井高さに合わせてお選びください。
●特殊空圧ゴムでランプをしっかり保持します。
●加圧棒の支点とポールの振りでテコを応用してランプをスライドさせ着脱させる簡単操作です。
【取り外し例】
1. 交換器に加圧棒をセットしポールを伸ばしていき、器具壁面に当てます。
2. そのままポールを持ち上げてヘッド部を蛍光灯にのぞかせます。ポンプを押し上げると空圧ゴムが膨らみランプをしっかり保持します。
3. ポールの手元を左写真の様に加圧棒の支点に向けて振ります。
4. ポールを振ると同時にランプが矢印方向にスライドし加圧棒側のランプピンが器具のソケットより抜けます。
※上記操作を逆手順で行いますとランプ取付け操作となります。 |
※納品にお時間を頂きます。お急ぎの際は事前にお問い合わせより納期をご確認して下さいます様お願いいたします。
| ※トッカールエフューは、ポールとホルダー1体式となっております。 |

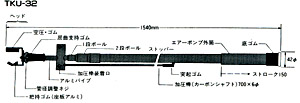

| ●各部の名称 |

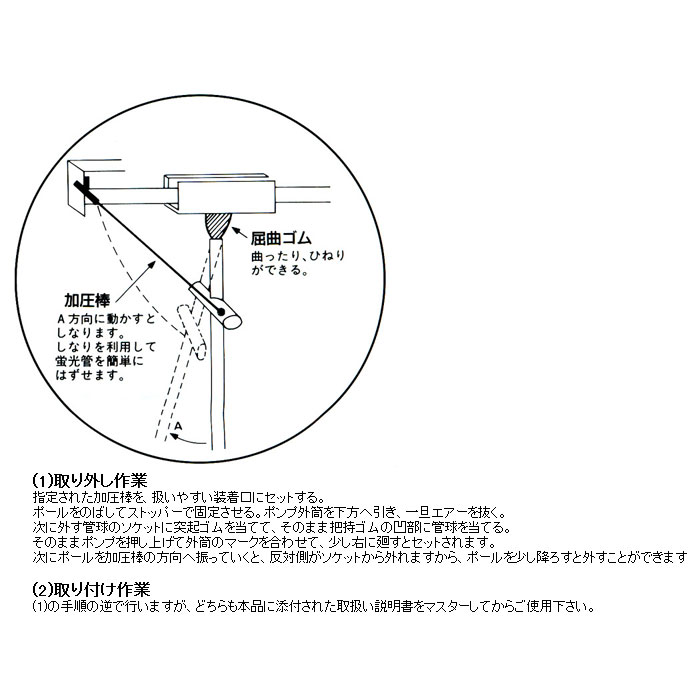

●取扱い方法 |
 |
 |
※画像をクリックすると拡大されます。
| 型式 |
ポール |
縮長 |
伸長 |
収納時主要寸法（mm） |
重量 |
| TKU32 |
3段 |
1,540mm |
3,240mm |
58×200×1250 |
1,800g |
| TKU52 |
4段 |
1,900mm |
5200mm |
58×200×1900 |
2,600g |
| KV110 |
110W管球の交換用加圧棒 |
■PDFカタログ （toccaluefue.pdf 304KB）
 |
■三信産業 回転式蛍光灯 Hf専用交換器
回転式蛍光灯器具でHf(φ25.5)専用の交換器です。
セット状態から任意の方向に90度回転させるとソケットからランプピンが開放され外せます。
●仕様
5段式アルミポール(縮長1.6m 伸長6.0m
総重量 3.45kg
使用電池(別売) 066P/9v 1個 , 単三4本 , 単四2本

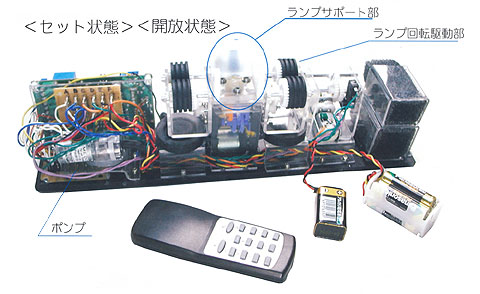

↑クリックすると拡大表示されます。 |
 |
●操作要領
1.ポールを伸ばしていき、蛍光灯中央部にヘッド部を当てます。
2.リモコン操作で左写真の様に、サポートを正回転させランプをつまみます。
3.手元バルブを閉止しリモコンでポンプの回転を開始します。
4.左写真の様に約10秒で空圧ゴムが膨らみ、駆動部タイヤが密着されます。
5.リモコン操作で回転をかけるとランプが回りはじめます。
6.約7秒でランプは90度回転します。ソケット部のピンが見えたらリモコンで停止させます。
7.そのままポールを下げていきます。
8.手元バルブを開放し空圧ゴムの圧を抜きます。
9.リモコンでサポートを逆回転させて完了。
ランプを取付ける場合は、上記説明の逆手順でおこなってください。 |
 |
左図の照明器具寸法以下では使用する事が出来ませんので、ご注意ください。
←左図をクリックすると拡大表示されます。 |
|
