■DMXケーブル SOMMER CABLE BINARY234 NEUTRIK XLR(オス)-XLR(メス)

http://www.neutrik.com/
NEUTRIK（ノイトリック）はドイツに本社を持つ電子ケーブルやインターフェースなどを取り扱う国際的に有名なメーカーです。
ISO 9001-2000,EU 76/769/EEC,EU 2000/53/EC,EU 2002/95/EC (RoHS),EU 2002/96/EC(WEEE)
Sony Technical Standard SS-00259 (Sony Green Partner)

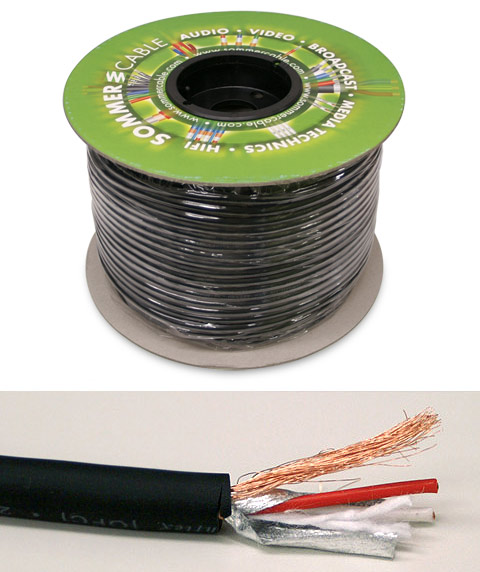

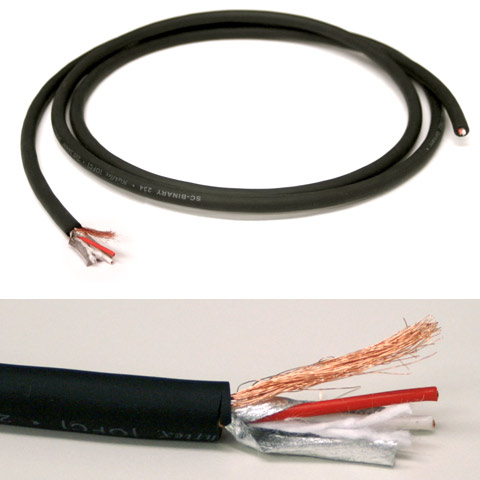

バイナリー234ケーブル
バイナリ234・マークⅡは、AES/EBUやDMXなどのデジタル信号の伝送に最適なケーブル。
デジタル信号が嫌う磁気や強電を遮断するために銅スパイラルシールドに加え、アルミ蒸着ラップで芯線を包み、100％の完全なシールディングを実現。
長距離伝送にも威力を発揮し、100mまではロスのない伝送が可能です。
使用用途
・DMX調光装置やインテリジェントライトなどの接続に
・各種デジタル音響機器の接続に
製品の特徴
・銅スパイラルシールド+アルミ蒸着ラップにより100％の完全なシールド率を達成
・柔軟性に富み、かつ強靭なPVCジャケット
製品の構成

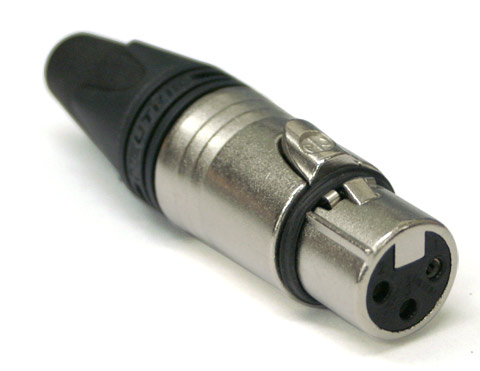

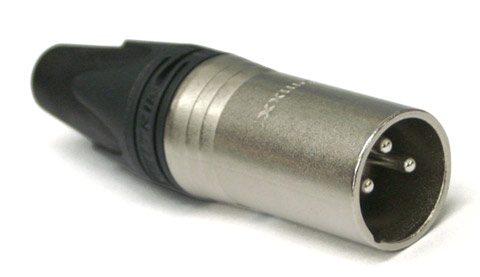

プリメイド（NEUTRIK NC3FX,NC3MX）
製品仕様
| シース材質/直径 |
AWG |
導体構成/断面積 |
より線 |
絶縁体 |
シールド |
シールド率 |
使用可能温度 |
重量/m |
| PVC6.0mm |
22 |
2×0.34mm2 |
0.25mm×7 |
PE |
スパイラルシールド
+アルミ蒸着ラップ |
100％ |
-30℃～+70℃ |
50g |
電気特性
線管
(芯-芯) |
線管
(芯-シールド) |
導体抵抗(芯) |
導体抵抗(シールド) |
絶縁抵抗 |
サージインピーダンス |
| ＜65pF/m |
115pF/m |
53Ω/km |
12Ω/km |
＞10GΩ/km |
110Ω |
ケーブルはそれぞれ連結できますので10ｍのケーブルを3本繋げて30mとしても使用可能です。
※掲載以外の長さをご希望の方は お問い合わせ 下さい。 |
■ DMXケーブル
■ DMXキャノン単品
■ DMXケーブル (3芯)
■DMX変換プラグ
 |
DMXのピン数を5→3、または3→5へ変換するプラグです。差し込むだけで変換が可能となりますので簡単で持ち運びもラクチン。
それぞれ２種類がありますので現在お使いのタイプに応じてお求めください。 |
DMX5ピン(オス)-DMX3ピン(メス)
DMX3ピン(オス）-DMX5ピン(メス)
■DMX ターミネーター 終端抵抗
|
未来工業(ミライ)
