■岩崎 電子安定器内蔵形投光器 アーバンアクトβポケット
セラルクス2ピンタイプの70Wを採用し、従来品と比べて体積は半分以下の45%を実現！
本体質量も約2kgと軽量で、高所での取扱が容易です。
器具設置スペースが少なく理想の照明が難しかった場所や、
照明器具自体を目立たせたくない看板やファサード照明等に適しています。
（※アーバンアクトβ角形との比較時）
アーバンアクトβポケットの適合ランプはこちらです。 ●電線(ケーブル)の結線方法
■器具仕様/防雨形
| 本体 |
アルミダイカスト
(ポリエステル塗装仕上) |
| 安定器 |
電子安定器内蔵
(ケース:アルミダイカスト) |
| 前面部 |
強化ガラス |
| 口出線 |
キャブタイヤケーブル器具外1.2m付 |
| 受圧面積 |
0.04m2 |
| 仕上色 |
DG/ダークグレイ半つや(マンセルN3)
W/ホワイト半つや(マンセルN9.5) |
| 質量 |
2kg |
|
■内蔵電子安定器仕様
| 入力電圧 |
100・200V共用 |
入力電流
(±10%) |
100V時・0.81A
200V時・0.41A |
| 周波数 |
50・60Hz共用 |
入力電力
(±10%) |
100V時・81W
200V時・80W |
※無負荷時、始動時、安定時の電流値は「入力電流」と同じです。 |
■岩崎 アーバンアクトβポケット 参考照度データ
| 距離(cm) |
10cm |
20cm |
30cm |
40cm |
50cm |
60cm |
70cm |
80cm |
90cm |
100cm |
| ルクス(lux) |
10万以上 |
35000 |
13000 |
9000 |
6000 |
4000 |
3000 |
2500 |
2000 |
1700 |
※当店にて照度計を使った実験結果。参考値となりますのでご了承ください |
 |
■軽量＆コンパクト化
体積55％カット（従来比）
・セラルクス2ピンタイプの70Wを採用し
従来品と比べて体積は半分以下の45%を実現。
・本体質量も約2kgと軽量で、
高所での取扱が容易です。 |
 |
■電子安定器を内蔵し省施工
・電子安定器内蔵なので2次側配線が不要。
安定器の置き場所も必要ありません。
・100V・200V、50Hz・60Hz共用なので、
使用場所を選びません。
|
|
|

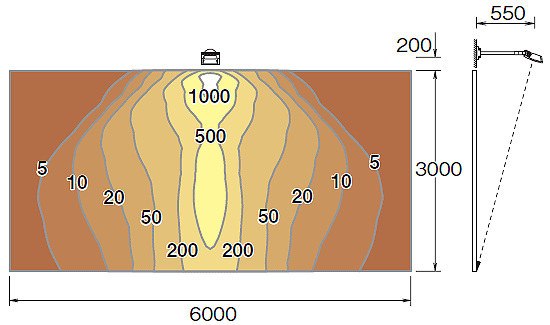

| 4灯での照度分布 |

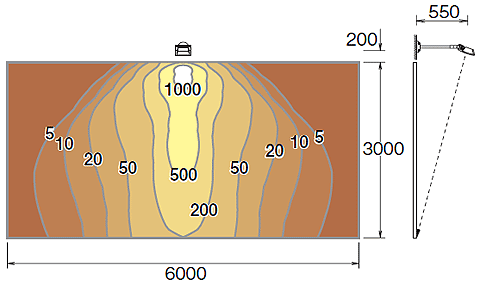

1灯での照度分布 |

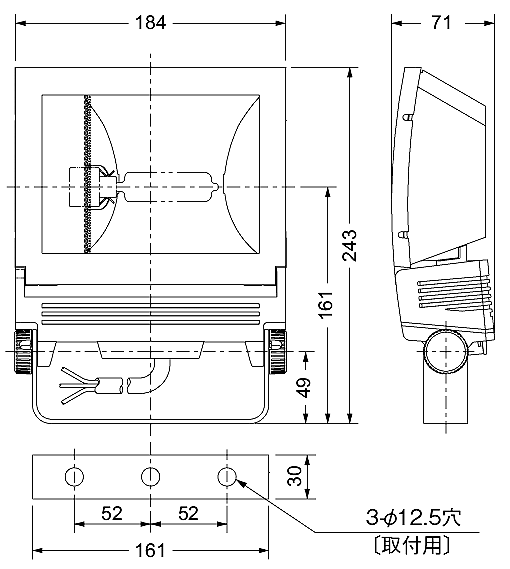

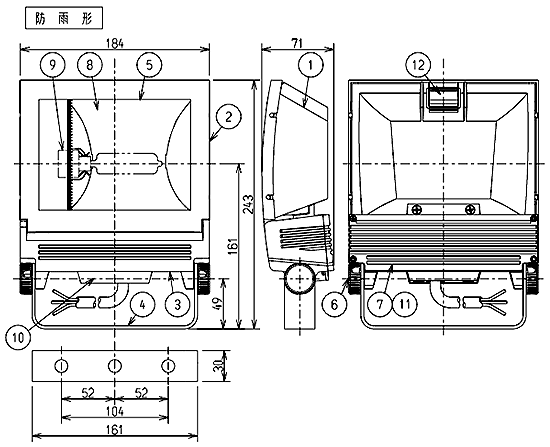

仕様図 |

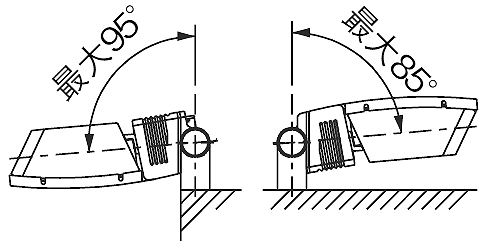

可動範囲 |
設定：3m×4m 平均照度：477lx
|
設定：3m×6m
 |
 |
 |
※画像をクリックすると拡大されます
|
|
|

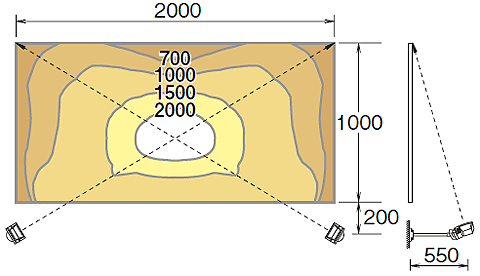

2灯での照度分布
|
1灯での照度分布 |

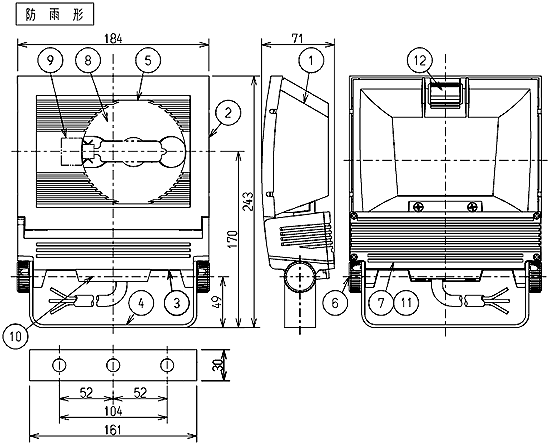

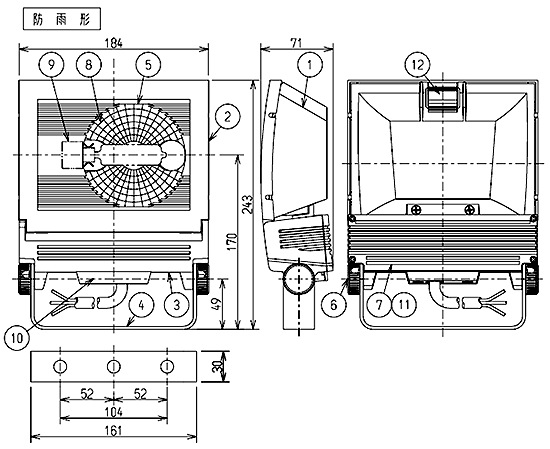

仕様図 |
可動範囲 |
設定：1m×2m 平均照度：1195lx
 |
設定：3m×6m
 |
 |
|
※画像をクリックすると拡大されます

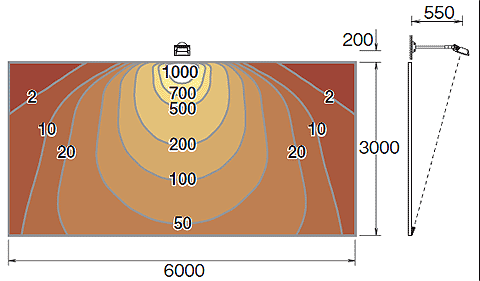

| 1灯での照度分布 |
仕様図 |
可動範囲 |
設定：3m×6m
 |
 |
|
※画像をクリックすると拡大されます
|
|
■光源はセラミックメタルハライドランプ「セラルクス70W」
 |
赤に強い高演色性の光！
色の再現性を表す平均演色評価数（Ra）が87の高水準でサインの効果を最大限に演出。 |
 |
反射形白熱電球※450Wクラスの明るさ。 |
 |
反射形白熱電球※の4.5倍の寿命＝9,000h
※岩崎RF110V450WH（明るさは全光束での比較） |
|
| 種別 |
光色
種別 |
形式 |
定格ランプ
電力(W) |
電圧
(V) |
電流
(A) |
全光束
（lm） |
相関色温度
（K） |
平均演色
評価数（Ra） |
定格寿命
（h） |
ランプ効率
（lm/W） |
ランプ
点灯方向 |
| 70W |
透明形 |
ウォーム
温白色 |
MT70CE−DW/G12 |
70 |
90 |
0.95 |
6,600 |
3200 |
85 |
9,000 |
94 |
任意 |
| 温白色 |
MT70CE−WW/G12 |
70 |
90 |
0.95 |
6,000 |
3500 |
87 |
9,000 |
86 |
任意 |
| 白色 |
MT70CE−W/G12 |
70 |
90 |
0.95 |
6,000 |
4300 |
87 |
9,000 |
86 |
任意 |
|
生産終了商品
●岩崎 MT70CE-WW/G12 セラルクス 透明形 温白色 G12口金 生産終了 → 岩崎 MT70CEH-WW/G12 セラルクス 70W 温白色 G12 透明形
●岩崎 MT70CE-W/G12 セラルクス 透明形 白色 G12口金 生産終了 → 岩崎 MT70CEH-W/G12 セラルクス 70W 白色 G12 透明形
●岩崎 MT70CE-DW/G12 セラルクス 透明形 ウォーム温白色 G12口金 生産終了 → 岩崎 MT70CEH-LW/G12 セラルクス 70W 電球色 G12 透明形
|
| ■ オプション |
 |
↑使用例↑ |
■アーバンアクト トラスハンガー(屋内展示業務用)
屋内展示会で使用される「ディスプレイ用トラス（柱）」に小形投光器をとても簡単に着脱できるオプションです。
※トラスハンガーダポと合わせてご使用ください。
【適合器具】
アーバンアクトβ（丸・角）
アーバンアクトβポケット
アーバンアクト（丸・角）
アーバンアクトPAR38 |
【適合パイプ】
丸パイプ φ30〜45mm
角パイプ □45mm
許容荷重：20kg以下
仕上色：ブラック／シルバー 質量：600g |
●トラスハンガー図面はこちら |
※器具落下による事故を防止するため、器物や人身に影響を及ぼすと思われる場所に使用する場合は、必ず落下防止ワイヤを取付けてください。
※トラスハンガーを使用される場合、「展示業務用」とし、人が容易に触れる場所への設置の際は適合器具が高温になるため、適当な保護枠などを設けてください。
※適合器具を移動灯として使用しないでください。
※必ず接地工事を行ってください。
■トラスハンガー取付け方法
 |
No.1 |
 |
No.2 |
 |
No.3 |
トラスハンガーダボ
の六角ナットを外し
器具のアーム部に
差し込み固定する。 |
「トラスハンガー」
を開け、設置したい
場所に引っかける。 |
金具を閉め、
ボルトで固定する。 |
 |
No.4 |
 |
No.5 |
 |
No.6 |
器具を差し込む。
（ロックがかかります） |
方向を決め
ノブで固定する。 |
落下防止ワイヤを
アームとパイプに
巻き付ける。 |
|
■アーバンアクト トラスハンガーダポ
屋内展示会で使用される「ディスプレイ用トラス（柱）」に小形投光器をとても簡単に着脱できるオプションです。
※トラスハンガーと合わせてご使用ください。
許容荷重：20kg以下
仕上色：ブラック／シルバー 質量：90g |
|
■アーバンアクト 落下防止ワイヤ
器具の落下防止の為に、器具のアームと吊りパイプに巻き付けて使用するワイヤです。
L＝660mm、ステンレスワイヤφ1.6mm
質量：50g |
●寸法図は、こちらをクリック |

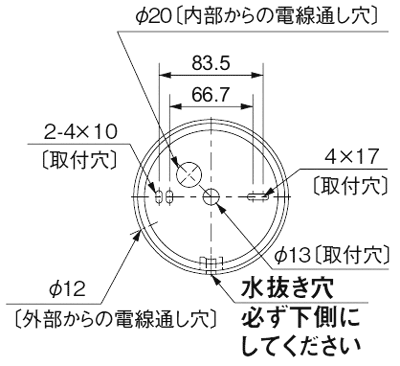

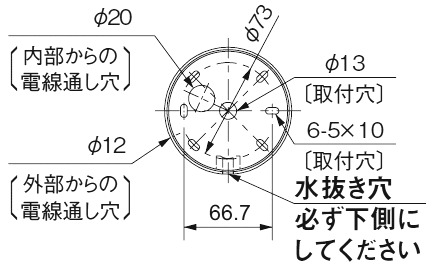

■フランジ
※壁面では水抜き穴を下向で取付ください。
※アーバンアクトβシリーズのアーム、フランジも使用できます。
|
●寸法図はこちらをクリック |
■アーム
※壁面では水抜き穴を下向で取付ください。
※アーバンアクトβシリーズのアーム、フランジも使用できます。
|
■オプション
 |
アーバンアクトベータ(丸・角形)には、キャブタイヤケーブルが400mm付属しております。
アーバンアクトベータポケットのみ、キャブタイヤケーブル1200mmが付属となっております。
お客様より、結束をご希望の場合、当店にて無料にて結束作業をいたします。
ご希望の場合、購入フォーム備考欄に結束希望と記載してください。
※ケーブル・プラグは、別料金となりますので、下記からご希望のケーブルとプラグをご購入してください。 |
|
