| ■ランプ・ホルダー取付方法 |
  |
  |
| ランプをホルダーに入れて口金に回して締める。 |
口金部分がスプリングになっており伸び縮みしますので、図のようにランプとホルダーがくっついてから、ランプをひっぱりながら再度回して口金にきっちりとランプが接続される迄、繰り返し行なってください。 |
 |

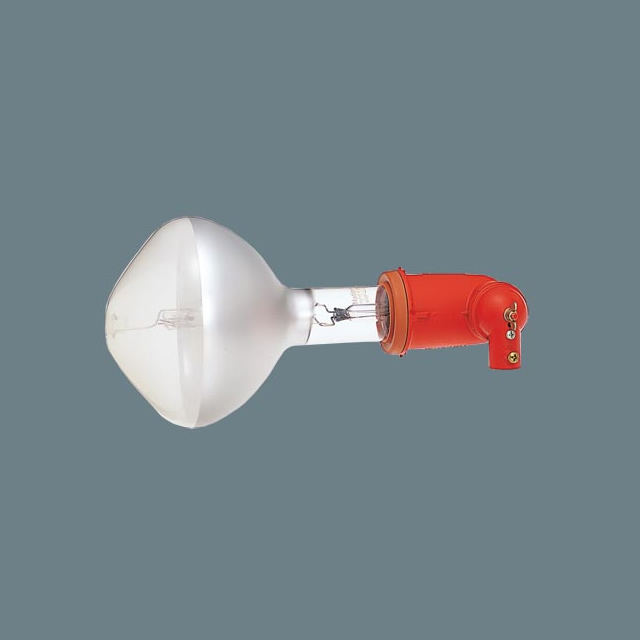

■ナショナル 投光器 水銀レフホルダ YL型 リード線20cm
●口金 E39口金
防雨型
●リード線20cm付
●レッド・白
●適合ランプ
●水銀灯200〜400形（リフレクタ形）用
●パナゴールド・D 110〜450形（リフレクタ形）用
●バラストレス水銀灯500形（リフレクタ形）用
●適合ガード・YK25114
注）水銀レフホルダは灯具に水が入らぬよう灯具と取付部品の接続部が水平方向より下向きになるよう取り付けてください。
※フランジ・アーム・ガード・ランプ・安定器は含まれておりません。
|
|
■ナショナル 投光器 水銀レフホルダ YL型 リード線2m
●口金 E39口金 防雨型
●リード線2m付
●レッド・白
●適合ランプ
●水銀灯200〜400形（リフレクタ形）用
●パナゴールド・D 110〜450形（リフレクタ形）用
●バラストレス水銀灯500形（リフレクタ形）用
●適合ガード・YK25114
注）水銀レフホルダは灯具に水が入らぬよう灯具と取付部品の接続部が水平方向より下向きになるよう取り付けてください。
※フランジ・アーム・ガード・ランプ・安定器は含まれておりません。
|
■ナショナル 投光器 水銀レフホルダ YL型用 オプションパーツ
 |
■ナショナル 投光器 22型可動アーム
●YK25128相当品
注）ホルダはリード線2m付のものをご使用ください。
|
 |
■ナショナル 投光器 5型 台座
●台座横に電源穴用ノックアウトを設けています。
注）天井面取り付け不可
|
 |
■ナショナル 投光器 7型 台座
注）73mm間隔の4-φ5の取付穴で取り付けてください。天井面取り付け不可。
|
 |
■ナショナル 投光器 8型 台座
注）73mm間隔の4-φ4.5×10穴の取付穴で取り付けてください。ホルダはリード線2m付のものをご使用ください。天井面取り付け不可
|
 |
■ナショナル 投光器 3型 バイス
●60mmの厚さの板まで取り付けられます。
●YK25145K相当品
|
 |
■ナショナル 投光器 4型 バイス
●100mmの厚さの板まで取り付けられます。
|
 |
■ナショナル 投光器 9型 バイス
●外径φ16〜φ130mmのパイプに取り付けられます。
●注）ホルダはリード線2m付のものをご使用ください。
|
 |
■ナショナル 投光器 継手
|
|
