パナソニック(Panasonic) NQ21595U ライトコントロール(LED・インバータ蛍光灯用)信号線式
トップページ
>
電設資材
>
ライトコントロール・調光器
> パナソニック(Panasonic) NQ21595U ライトコントロール(LED・インバータ蛍光灯用)信号線式

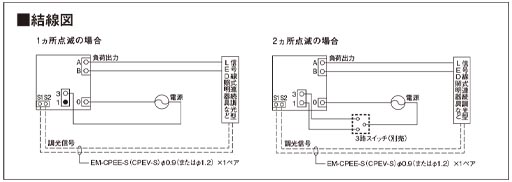

図面
説明書
■
パナソニック(Panasonic) NQ21595U ライトコントロール(LED・インバータ蛍光灯用)信号線式
iDシリーズで使える調光器。
信号線を使って調光制御。
iDシリーズのアナログ調光タイプ(起動方式:LA・LR・LT)に適合
iDシリーズで使える調光器。信号線を使って調光制御します。
電源電圧100V〜242Vにも対応する
ボルトフリー機能
を装備。
設置現場での電源電圧を気にすることなく、ご使用いただけます。
コスモシリーズ ワイド21タイプ / ラウンドプレートタイプ / ボルトフリー
プレート:コスモシリーズワイド21タイプ ラウンドタイプ(WTC7122W)付
適合新金属プレート:WTC9222(最大負荷容量の70%まででのご使用をおすすめします。)
※別売り
定格電圧:AC100〜242V
周囲温度:0〜35℃
定格容量:15A 制御電源ユニット台数:50台まで
スイッチC(3路)付
負荷切替スイッチ(Hf/LR)付
信号線式(LED・インバータ蛍光灯用)ロータリー式
適合スイッチボックス:JIS 2コ用金属製(カバー付)
連接使用時は10A
連接使用時は32台まで
■適合負荷
(下表の調光範囲はおよそのめやすであり、調光範囲は照明器具により異なります。ご使用の照明器具の調光範囲を必ずご確認ください。)
負荷切替スイッチ/
安定器(インバータ)の 起動方式
LJ
LI
LZ
LA
LT
LR
PD
PX
PY
WX
調光範囲
約1〜100%
約3〜100%
約5〜100%
約10〜100%
約25〜100%
(※1)
5〜100%
(※1)(※2)
約5〜100%
約25〜100%
約50〜100%
25〜75%
LR側
×
×
×
○
(※1)
×
○
(※1)
×
×
×
×
Hf側
○
○
○
○
(※1)
○
(※1)
○
(※1)(※2)
○
○
○
○
(※1)スイッチで消灯した場合、消灯後も薄暗く発行する場合があります.
(※2)調光範囲が狭くなります
●器具の種類によっては下限60%までしか絞れないものや消灯するものがあります。
【注意事項】
リモコンを内蔵した照明器具、調光信号入力端子の無い照明器具、他の調光制御機器との組み合わせはできません。
調光信号線は電源線と離して配線してください。
調光信号線は短絡しないでください。調光器が壊れることがあります。
調光信号線の配線長は100mまでにしてください。
スイッチは3路スイッチです。両切スイッチが必要な場合は別途設けてください。
組み込まれているスイッチの交換・取り外しはできません。
●パナソニック(Panasonic) NQ21595U ライトコントロール (LED・インバータ蛍光灯用) 信号線式 (LR・LT・LZ対応) ラウンドプレートタイプ ロータリー式調光器
商品CD:1050773
メーカー希望小売価格 \42,900-
後継品(推奨)→
パナソニック(Panasonic) NQ21506 ライトコントロール (LED・インバータ蛍光灯用) 信号線式ライコン ロータリー式調光器 コスモシリーズワイド21
生産終了
