■パトライト シグナルタワー LU7型 70mm
※生産終了となりました。代替品はございません。
組立て工具が不要！超簡単ワンタッチ方式積層信号灯 5段まで増設可能
※お買い求めの際には、LEDユニットとベースユニット（電源部）をご指定ください。
■カラー･････赤 黄 緑 青 白
■グローブ･･･耐衝撃性、耐熱性に優れたポリカーボネートレンズ使用。
●FB型は騒音の激しい工場などでも聞き取れる大音量2音ブザーを内蔵。 70〜90dB（at 1m）の間で調整できます。設置後の音量調節もレバー操作で簡単。)
●防塵・防噴流IP65構造で、水気や塵埃の多い工場でも使用できます。
●オープンコレクタ対応で、PLC等での直接駆動が可能です。 （AC90〜250VはNPNのみ）
※LU7-XEご使用時は、LU7-Eよりも消費電力が大きくなりますので、PLCの容量をご確認ください。
●CEマーキング（EN/IEC規格適合品）、UL規格（Listing）対応品です。
●振動が大きい場所でのご使用にはご注意ください。
●IP65
※IPとは、防塵・防噴流 保護特性記号の事をいいます。IPの後に2つの数字を続け、最初の数字が、人体及び固形異物に対する保護等級を表し、次の数字を、水の浸入に対する保護等級を表しています。
詳しくは、 電球豆知識 IPについてをご覧ください。
■組立て組替えが簡単な独自のワンタッチユニット構造
載せて、ひねるだけで組立てが完了します。
各ユニットの接点は、従来の表示灯に比べ長寿命で頑丈な独自の半円形状接点構造です。
組立て時、下段のレンズの垂直接点にしっかり固定され、確実な給電を可能とする高い信頼性を発揮します。接点の接触面積が広く、振動等による接触不良が起こりにくい構造です。
バネ構造により下部垂直接点(半円形状接点)が上部レンズ接点に圧着されているので接点不良が起こりにくいです。

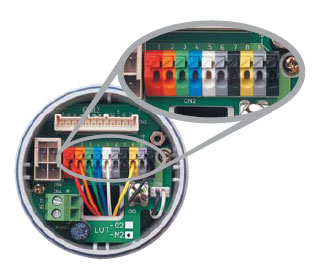

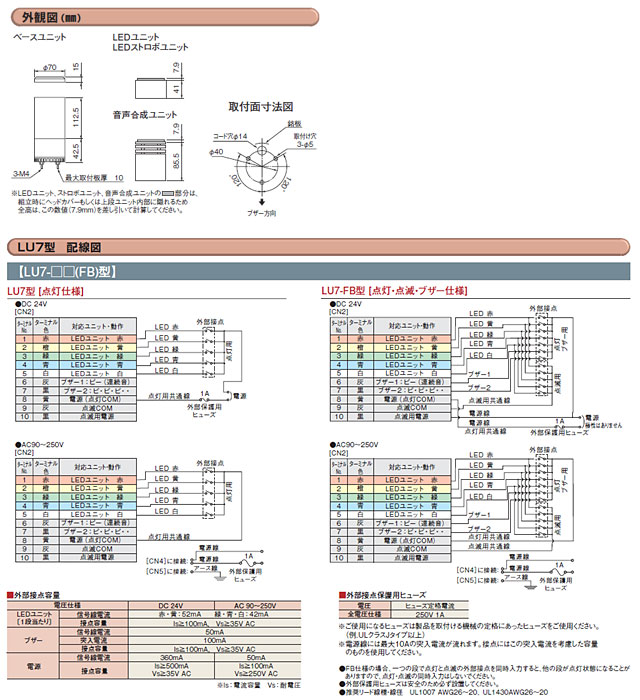

■カラー端子台で配線が単純明快
ベースユニット内の配線用端子台は各レンズ色に対応し配色されていますので、一目で確認が出来ます。押し込んでロッキング解除する端子台なので特別な道具も必要なく配線出来ます。 |
 |
■ベースユニット
●ブザー付きベースユニットではお客様が選択可能な2種類のアラームが あります。
アラームのボリュームはつまみを動かすことにより、最大90dB(at 1m)まで調整可能です。
●高品質なシリコン製Oリングと底部のシールを採用することで、防塵・防噴 流IP65構造で、塵埃、水気に対して高い保護性を発揮致します。
点滅回数 約60回/分(FBタイプ) |
| 型式 |
仕様 |
定格電圧 |
消費電力 |
質量 |
| LU7-02 |
点灯 |
DC24V |
- |
0.25kg |
| LU7-02FB |
点灯・点滅・ブザー |
1.2W |
0.275kg |
| LU7-M2 |
点灯 |
AC90V〜250V |
ブザー：2.2W
待機時：2.2W |
0.35kg |
| LU7-M2FB |
点灯・点滅・ブザー |
0.375kg |
●電池ボックス・ACアダプター 電源供給が出来ない場所・コンセントから電源を取りたいときに役立つ商品です。(電池ボックスはDC12V回転灯のみ。ACアダプターはDC12V,DC24Vの回転灯のみ)
■LU7ユニット対応表
※必ずご覧ください。
| 型式 |
LU7-02 |
LU7-02FB |
LU7-M2 |
LU7-M2FB |
| DC24V |
AC90〜250V |
| 点灯 |
点灯・点滅・ブザー |
点灯 |
点灯・点滅・ブザー |
| LU7-E |
○ |
○ |
○ |
○ |
| LU7-XE |
○ |
○ ※注 |
× |
× |
※LU7-XEとベースユニットLU7-02FB , LU7-M2FBを仕様する場合は点灯仕様でご使用ください。
点滅仕様では正常に動作しませんので、ご注意ください。
■DC24V
■AC90V〜250V
 |
■LEDユニット
●カラーは、赤・黄・緑・青・白の5色をご用意しています。
●各LEDユニットは、4種類のベースユニットに共通で使用出来ます。
●グローブは、耐衝撃性、耐熱性に優れたポリカーボネード樹脂製です。
●LEDユニットは最大5段まで積上げ（積層）できます。 |
| |
カラー |
型式 |
消費電力 |
質量 |
LED
ユニット |
赤 |
LU7-E-R |
1.5W |
0.06kg |
| 黄 |
LU7-E-Y |
| 緑 |
LU7-E-G |
1.3W |
| 青 |
LU7-E-B |
| 白 |
LU7-E-C |
LED
ストロボ
ユニット |
赤 |
LU7-XE-R |
8.2W(ピーク時) |
0.07kg |
| 黄 |
LU7-XE-Y |
8.2W(ピーク時) |
| 緑 |
LU7-XE-G |
3.9W(ピーク時) |
| 青 |
LU7-XE-B |
7.4W(ピーク時) |
| 白 |
LU7-XE-C |
7.4W(ピーク時) |
■LU7ユニット対応表 ※必ずご覧ください。
| 型式 |
LU7-02 |
LU7-02FB |
LU7-M2 |
LU7-M2FB |
| DC24V |
AC90〜250V |
| 点灯 |
点灯・点滅・ブザー |
点灯 |
点灯・点滅・ブザー |
| LU7-E |
○ |
○ |
○ |
○ |
| LU7-XE |
○ |
○ ※注 |
× |
× |
※LU7-XEとベースユニットLU7-02FB , LU7-M2FBを仕様する場合は点灯仕様でご使用ください。
点滅仕様では正常に動作しませんので、ご注意ください。
■LEDユニット
■LEDストロボユニット ※こちらのユニットは、LU7-M2 , LU7-M2FB には、取付ける事が出来ません。
生産終了商品
下記記載の商品は既に生産を終了しております。
●パトライト LU7-XE-R シングルタワー LU7型 LEDストロボユニット DC24V 赤色 生産終了 → 代替品なし
●パトライト LU7-XE-Y シングルタワー LU7型 LEDストロボユニット DC24V 黄色 生産終了 → 代替品なし
●パトライト LU7-XE-G シングルタワー LU7型 LEDストロボユニット DC24V 緑色 生産終了 → 代替品なし
●パトライト LU7-XE-B シングルタワー LU7型 LEDストロボユニット DC24V 青色 生産終了 → 代替品なし
●パトライト LU7-XE-C シングルタワー LU7型 LEDストロボユニット DC24V 白色 生産終了 → 代替品なし
|
