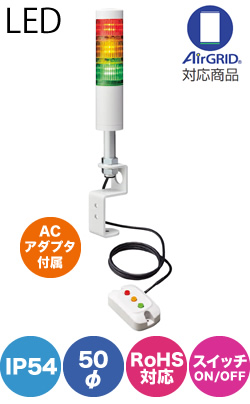

パトライト HSST-3M2J-RYG 工事不要 スイッチボックス付 積層信号灯(LR5) 赤黄緑 3段

トップページ > 回転灯 > パトライト HSST-3M2J-RYG 工事不要 スイッチボックス付 積層信号灯(LR5) 赤黄緑 3段

工事不要 手元で簡単に操作出来る積層信号灯。

オールインワン積層信号灯。
スイッチボックス・ACアダプタ付属で
すぐに現場で使えます。


電源 カラー グローブ
ACアダプタ
(AC100〜240V)
赤 黄 緑
(クリアグローブ)
耐衝撃性、耐熱性に優れたポリカーボネート樹脂

■特長
  • 積層信号灯LR5、スイッチボックス、ACアダプタ、取り付け金具がオールインワン。
  • 信号灯とスイッチボックスをコネクタで簡単接続。
  • 丈夫なオルタネートスイッチ採用。
  • 組立工程の部分補給、作業応援などの呼出し表示に。
  • コールセンター、カスタマーセンターなどの通話表示に。

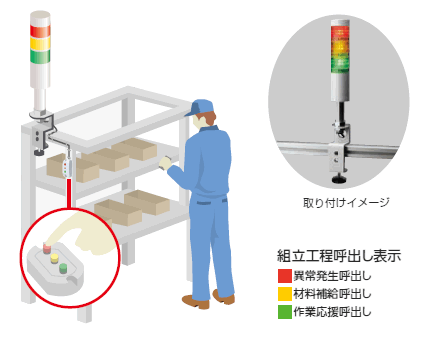

■利用シーンの一例
  • 消灯時:通常作業中
  • 進捗遅れの時に:緑色スイッチONで作業応援要請
  • 手元の材料が希少に:黄色スイッチONで材料補給要請
  • 作業中に異常が発生:赤色スイッチONで異常発生呼出し
パトライト HSST-3M2J-RYG 工事不要 手動ボタン付 積層信号灯 赤黄緑 3段

●パトライト HSST-3M2J-RYG 工事不要 手動スイッチボックス付 積層信号灯 赤黄緑 3段
商品CD:1048124 メーカー希望小売価格 \41,769-
取り扱い終了
■配線図
  • 積層信号灯のケーブル、およびACアダプタをスイッチボックスのコネクタ、DCジャックに接続します。
  • ACアダプタのACプラグに定格電圧を印加します。
  • 各スイッチを押すたびに、スイッチの色に対応する積層信号灯のLEDユニットが点灯、消灯を繰り返します。
パトライト HSST-3M2J-RYG 工事不要 手動ボタン付 積層信号灯 赤黄緑 3段
■仕様
製品名称

スイッチボックス付積層信号灯 HSST-3M2J-RYG型

LEDユニット 発光色 赤/黄/緑(-RYG)
定格消費電力 (最大) 4W (LEDユニット3段点灯時)
定格電圧 ACアダプタ入力:AC 100〜240V (50/60Hz)
出力:DC 24V
取付場所 屋内
取付方向 正方向
保護等級
(環境条件)
積層信号灯:IP54(IEC 60529)
スイッチボックス:IP20(IEC 60529)
環境条件:正方向取付時
使用周囲温度 0℃ 〜 +40℃
使用周囲湿度 90%RH以下、結露なきこと
質量(公差:±10) 積層信号灯(ショートポール) 0.36kg
積層信号灯(ロングポール) 0.47kg
ブラケット 0.33kg
スイッチボックス 0.07kg
ACアダプタ 0.14kg
固定金具・固定ねじ 0.05kg
適合規格 RoHS指令対応(EN 50581)
FCC Part15 SubpartB Class A
備考 LEDの特性上、LED単体また製品ごとでの色調ばらつき、明るさ違いが発生する場合があります。
■本製品には、以下のものが含まれます。

  1. 積層信号灯(1台)
  2. ロングポール(1本)
  3. 固定金具(1個)
  4. 固定ねじ(1本)
  5. ブラケット(1個)
  6. 取付ねじ(2本)
  7. 両面テープ(1枚)
  8. スイッチボックス(1個)
  9. ACアダプタ(1個)

【注意事項】
  • 濡れた手で配線、操作しないでください。故障します。
  • 製品付属のACアダプタ以外を使用しないでください。故障します。
  • ケーブルを引っ張ったり、本体内部に押し込んだりしないでください。故障します。
