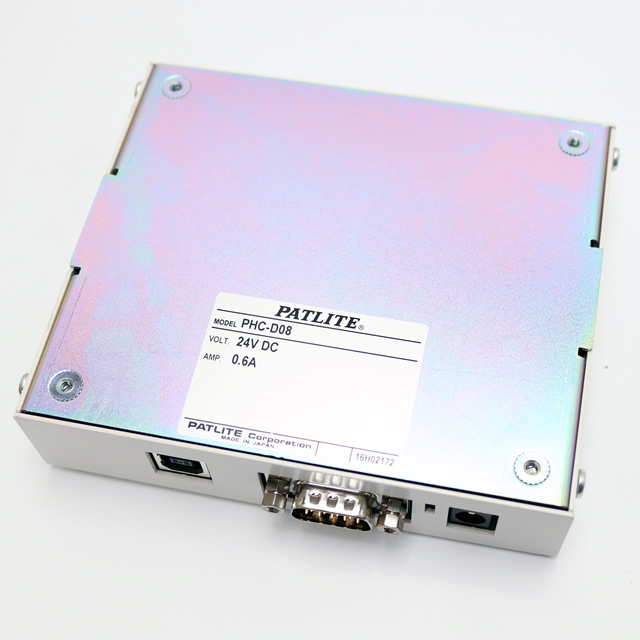

パトライト PHC-D08 インターフェースコンバータ (USB/RS-232C)

トップページ > 回転灯 > パトライト PHC-D08 インターフェースコンバータ

パソコン等からの制御がカンタン。電気製品を自在に制御できます。



■ 特長
  • パソコンのUSBポート/RS-232Cポートと配線できます。
  • リセットスイッチを装備し、手動で素早く簡単に初期状態に戻すことができます。

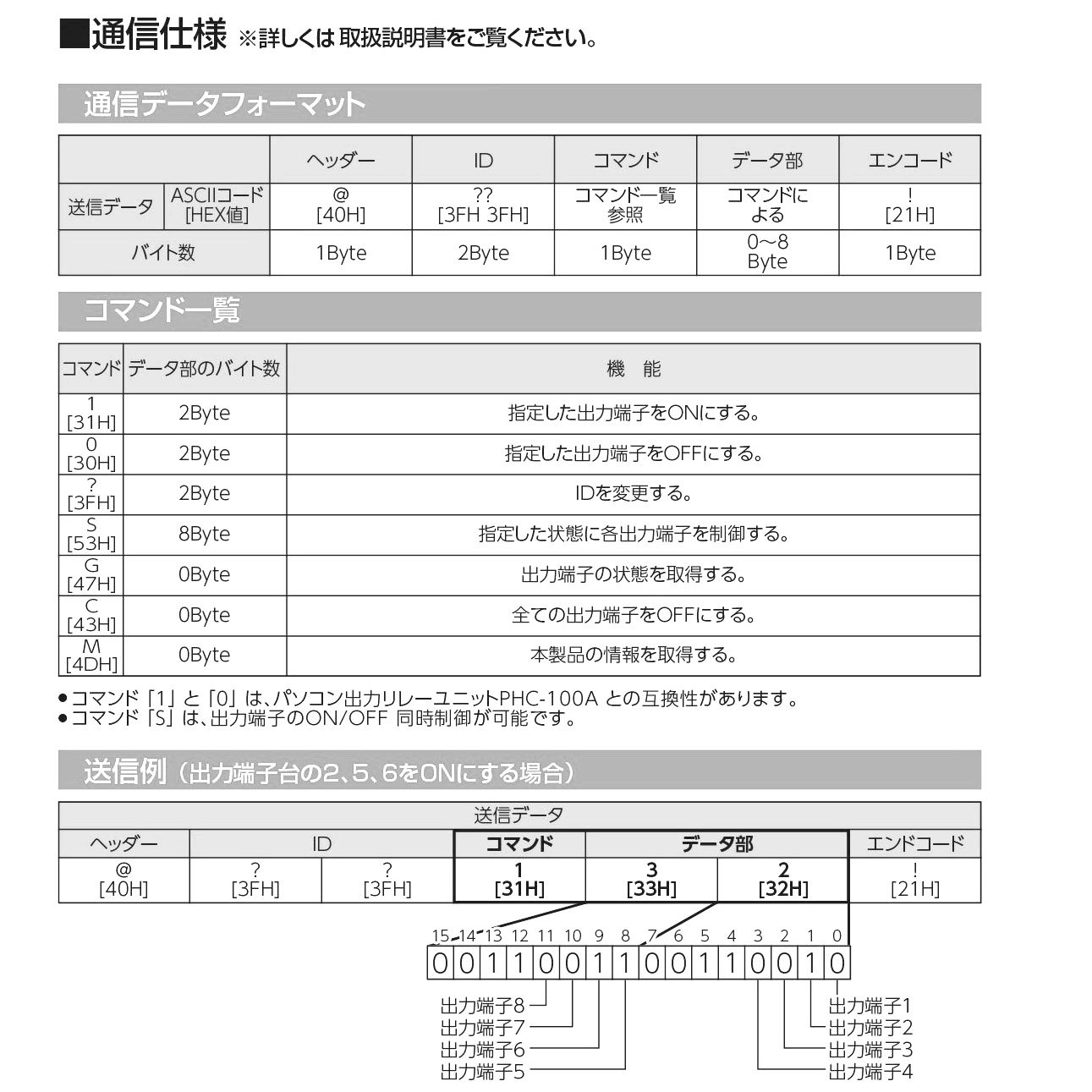

  • 簡単な通信プロトコルでソフトの負担が軽くなります。
  • 出力接点数は、8点で各接点は独立しています。
  • 出力接点容量は3A/DC30Vで、パトライト社製 回転灯、表示灯、音声・音製品を制御することができます。

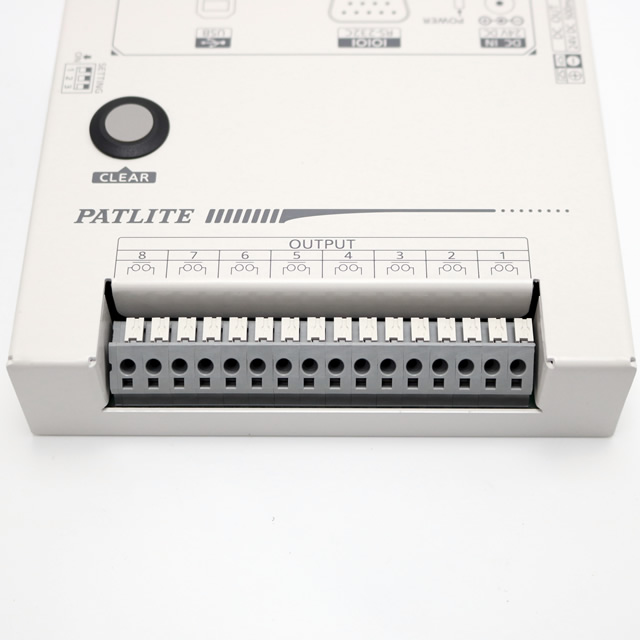

  • 出力端子には、スクリューレス端子を採用し、圧着などの電線加工が不要なため、簡単に配信できます。
  • 3年間無償修理対応機種です。

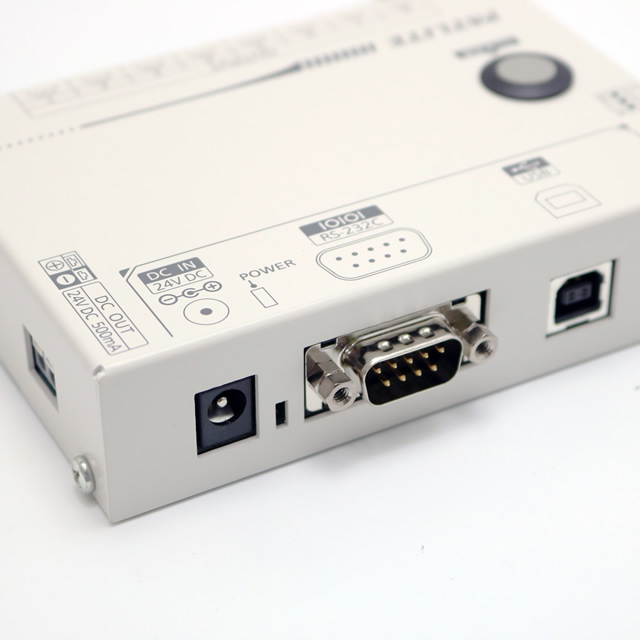

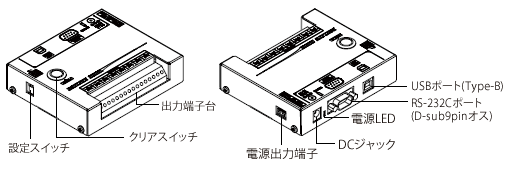

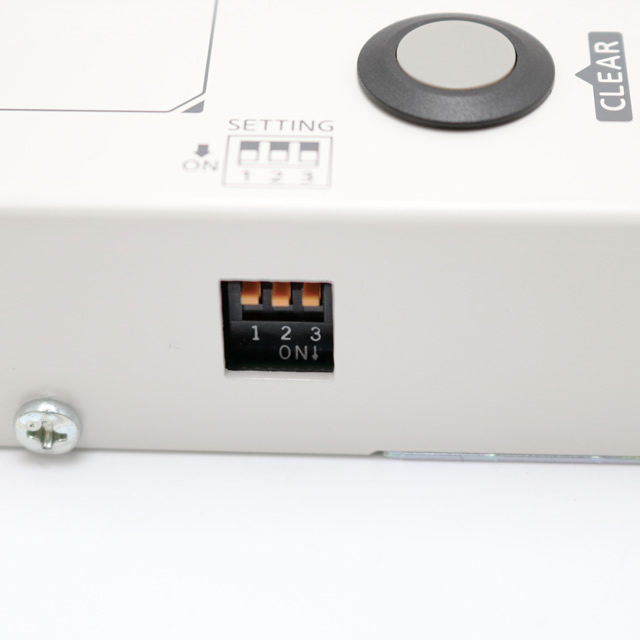

■ 各部名称

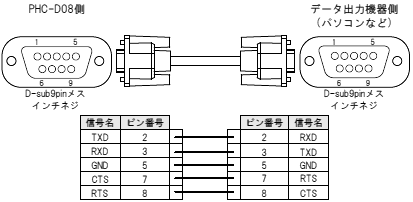

■ RS-232Cポートへの配線について
  • 接続ケーブルは、下記の図のピン番号が接続されたものをご使用してください。また、表記のないピン番号が繋がっていても、本製品の動作に影響はありません。

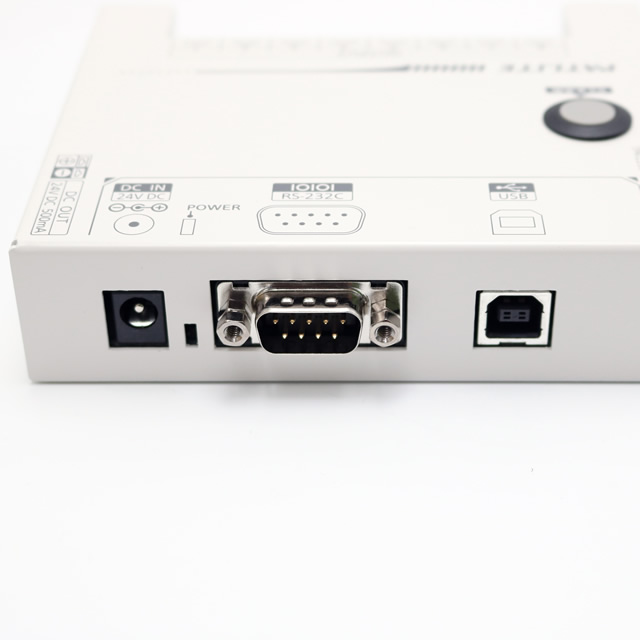

■ USBポートへの配線について
  • 本製品のUSBポート(Type B)とパソコンのUSBポートを接続することで、USB経由で制御することができます。また、USBバスパワーに対応していますので、ACアダプタを使用せずに動作させることもできます。USBを接続する場合は、専用ドライバをパソコンにインストールしてからパソコンと本製品を接続してください。インストーラは、パトライトホームページからダウンロードしてください。

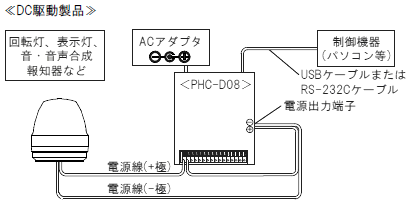

■ 配線の一例

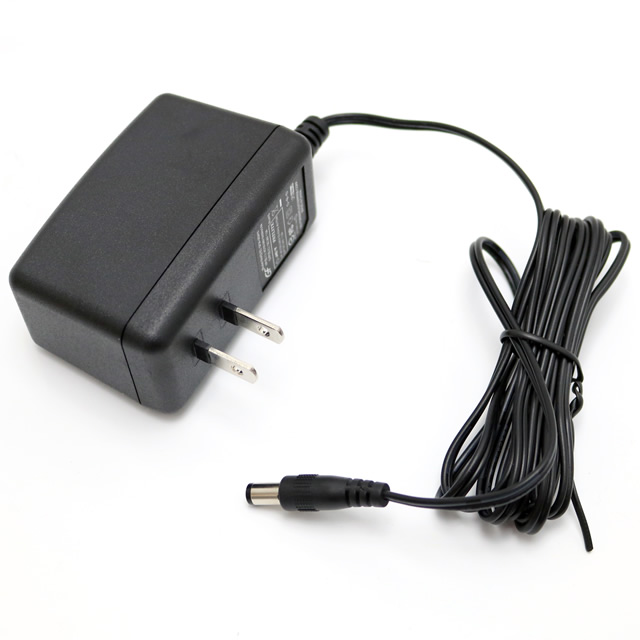

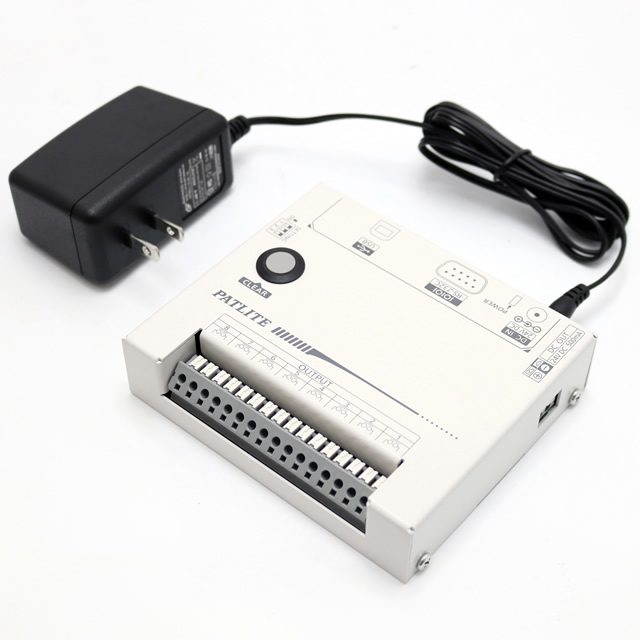

●パトライト PHC-D08 インターフェースコンバータ ACアダプタ付属
商品CD:1046306 メーカー希望小売価格 \OPEN-
取り扱い終了
【注意事項】
  • 本製品は、パソコンのUSBポート/RS-232Cポートから、データを出力するプログラムを作成する知識が必要です。
  • USBケーブル(タイプAオス−タイプBオス)・RS-232Cケーブルは付属しておりません。
    お客様にて別途ご用意ください。
■ 仕様
型式

PHC-D08

定格電圧 本体 24V DC(本体)  5V DC(USB バスパワー)
AC アダプタ 入力: AC100V 〜 240V( 50/60Hz)
出力: DC24V
電圧許容範囲 90V 〜 264V AC( AC アダプタ使用時)
定格消費電力 待機時 0.4W(AC100V使用時)
最大動作時 16W(AC100V使用時)
使用周囲温度 0℃ 〜 +40℃
使用周囲湿度 20% 〜 85%RH (結露なきこと)
取付場所・方向 屋内、正方向
保護等級 IP20
質量 370g
インターフェース USBポート USB 2.0準拠(バスパワー対応) 標準Bタイプ(メス)
シリアルポート RS-232C準拠 D-Sub 9ピン(オス)
外部接点出力 接点数 8点
接点仕様 無電圧接点出力 A接点
接点定格 DC30V/3A

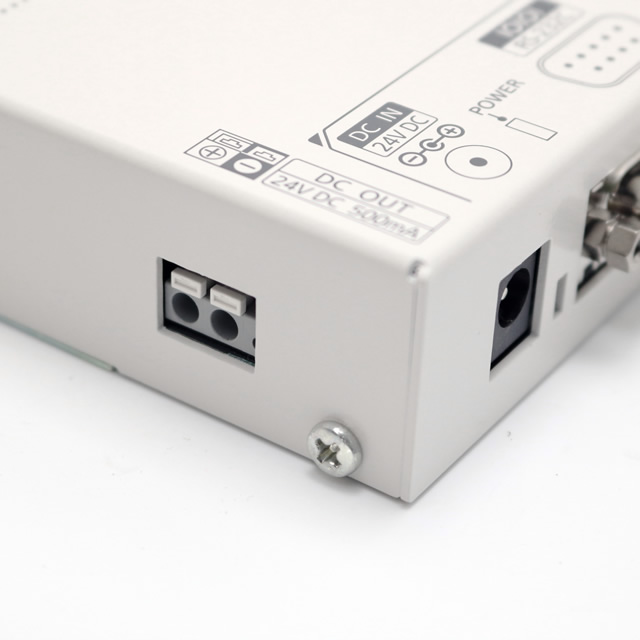

電源出力 出力定格 DC24V/500mA以下

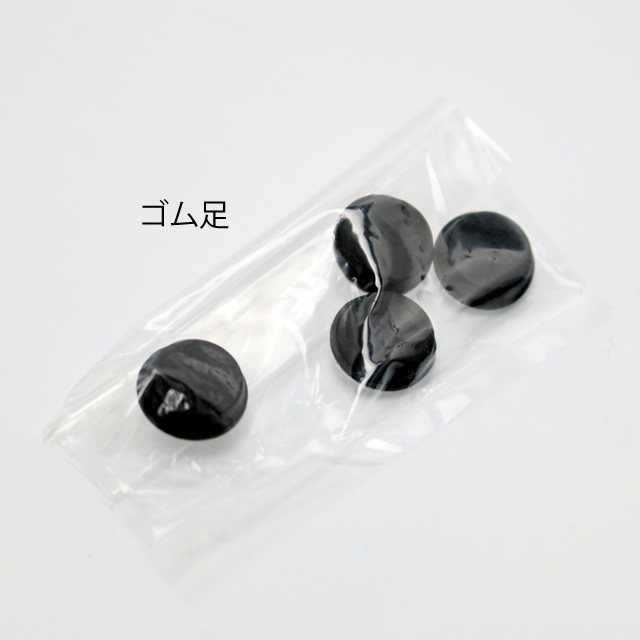

付属品 ACアダプタ(Nタイプは除く)、設置説明書、ゴム足
対応OS Windows 7(32bit,64bit)、Windows 8(32bit,64bit)、
Windows 8.1(32bit,64bit)、Windows 10
(32bit,64bit)、Windows Server 2008 R2、
Windows Server 2012、Windows Server 2012 R2

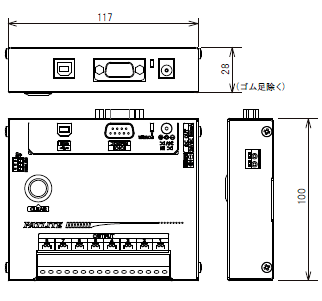

■ 寸法図
【本体】

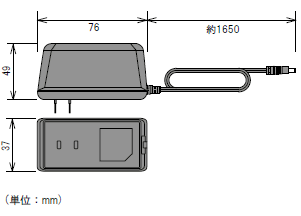

【アダプタ】
