■ 使用するLED照明に合わせて下限照度設定が可能。

コスモシリーズワイド21
WTC57521W		 埋込調光スイッチC
(ほたるスイッチC)		 片切・3路両用
（適合LED専用 1.6A）		 下限照度設定機能付
(ロータリー式)		 位相制御タイプ

【特長】
  • LED照明用に新開発した調光回路の採用で、調光時のちらつきを抑制します。
  • 使用するLED照明に合わせて下限照度設定が可能。
    LED照明器具やLED電球の種類によって、調光可能範囲が0％〜100％や5％〜100％のように異なります。
    調光可能範囲が5％〜100％のような場合、0〜5％の領域で調光しようとするとちらつきや不点灯などの現象が起こります。その場合に、照明がちらつかない位置で下限照度を設定できる機能をスイッチに搭載しました。
    ※LED照明器具やLED電球の種類によって、調光可能範囲が異なります。
調光範囲

【仕様】
型番

WTC57521W（ホワイト）
調光範囲 （照度比）約0.1％〜100％（白熱灯の場合※）
下限照度設定範囲 （照度比）約0.1％〜約40％（白熱灯の場合※）
定格 160VA AC100V
定格周波数 50Hz/60Hz
適合プレート WT57511W（別売）
使用可能温度 ー10℃〜40℃
配線図

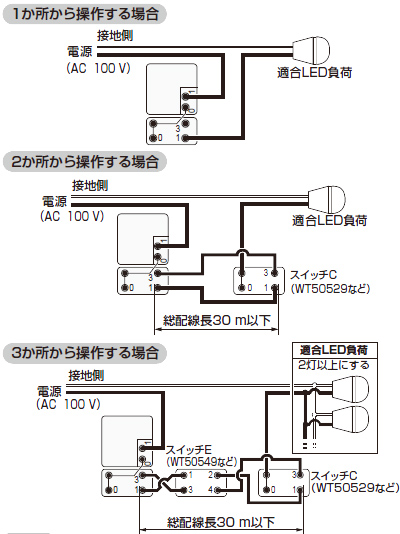

【配線図】
  • 各スイッチは調光した明るさで照明を点灯／消灯できます。
配線図
【内部回路図】
内部回路
注意事項
  • ツマミが暗めの状態でスイッチを入れると、一瞬明るくなることがあります。
  • 停電復帰時、または電球取り替え時に一瞬点灯する場合があります。
  • LED照明器具やLED電球によっては、スイッチを入れても点灯するまで、時間がかかる場合があります。
  • 調光したときの明るさは、LED照明器具やLED電球によって異なります。
  • ツマミの最小位置（一番暗い位置）から調光するとき、LED照明器具やLED電球によっては、点灯するツマミの最小位置が変わります。その際は、下限照度設定ボタンで点灯位置を調整してください。
  • 暗めの調光状態でドライヤー、エアコン、電子レンジなどを使用されると、電圧低下などにより、消灯したり、明るさが変化したりします。
  • 使用中わずかにうなり音を発生したり器具表面が暖かくなる場合がありますが、異常ではありません。
