■パナソニック（ナショナル） ライトコントロール・調光器 WN57512
白熱電球の明るさを調節出来る、ライトコントロール・調光器。
50/60Hz共用型 AC100V 200W
フルカラームードスイッチB(片切)
白熱灯ミニライトコントロール
ロータリー式 200W
白熱電球は、｢ 白熱電球 」をご覧ください。 |
※この商品は、白熱電球専用のライトコントロールです。 電球形蛍光灯・蛍光灯には、ご使用出来ませんのでご注意ください。
■施工上のご注意
1.白熱灯専用です。特殊機能付照明器具(調光機能付白熱灯など)や蛍光灯には使用できません。
●使用できる白熱電球
シャンデリア球 シリカ電球 クリア電球 ボール電球 ミニクリプトン電球 レフ電球 ハロゲンランプ(100V用のみ)
白熱灯1灯当たり、100W以下としてください。電球切れのとき、内部部品が破損する場合があります。
ハイビーム電球・ミニハロゲン電球・低電圧ミニハロゲン電球は使用できません。
2.豆球付白熱灯には使用しないでください。
豆球点灯にすると負荷容量が小さくなり、ちらつく場合があります。
3.負荷または負荷配線を短絡させないでください。
内部部品が劣化して使用できなくなります。
4.メガ測定ではこの器具をはずしてください。
電線(電路)と大地間は取り付けたままできます。
5.ストーブ熱の当たる場所、暖房の吹出し口などには取り付けないでください。(使用周囲温度範囲 0度～35度)
6.使用中わずかにうなり音を発生したり器具表面が暖かくなったりしますが、異常ではありません。

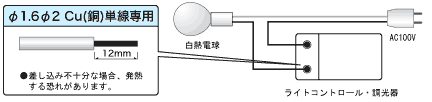

※結線する場合、電線を奥まで差し込んでください。差し込み不十分な場合、発熱する恐れがあり、焼損や火災の原因となります。
電球形蛍光灯は使用しないでください。蛍光灯の破損や発煙の原因となります。
負荷容量を超えて使用しないでください。発熱する恐れがあり、焼損や火災の原因となります。
| ボックスの種類 |
単独取付の場合 |
連接取付の場合 |
| グラスウール無しの場合 |
グラスウール有りの場合 |
グラスウール無しの場合 |
グラスウール有りの場合 |
金属ボックスの場合
ボックスレス取付の場合 |
20W～200W |
20W～200W |
20W～160W |
20W～120W |
| 樹脂ボックスの場合 |
20W～160W |
20W～160W |
20W～100W |
20W～100W |
※金属プレートご使用の場合は、プレート表面が熱く感じますので、上記最大負荷容量値の70%以下でのご使用をお奨めします。
 |
■パナソニック（ナショナル） ライトコントロール・調光器ボックスセット
ボックス・取付金具・カバーをセットにした商品です。
※ライトコントローラーは、付属にしておりません。ご利用の場合は上部よりご注文をしてください。 |
  |
②の金具にライトコントローラーを中央に挟みマイナスドライバーを入れ突起を奥に挟みこみます。 |
  |
ボックスの上部に、先ほど作ったコントローラー部分を取りつけます。 |
  |
上からカバー内側部分をネジで固定し、最後にカバーをカチッと押し込み完成。
配線は、ボックス上下左右の配線を出したい部分にカッターで切込みを入れて空けます。 |
※ライトコントローラーは、付属にしておりません。ご利用の場合は上部よりご注文をしてください。
|
