■ 未来工業（ミライ） ウオルボックス (プラスチック製防雨スイッチボックス) 透明蓋

トップページ > 電設資材  > 未来工業（ミライ） ウオルボックス・強化ボックス  > 未来工業（ミライ） ウオルボックス (プラスチック製防雨スイッチボックス) 透明蓋

■ 未来工業（ミライ） ウオルボックス (プラスチック製防雨スイッチボックス) スモークカバー　屋根一体型 ミルキーホワイト色（本体）

●プラスチック製ですから軽量で、アース工事が不要です。
●耐衝撃性、耐候性にすぐれた防雨構造です。

■各種類 ： 屋根一体型 ミルキーホワイト色 , ミルキーホワイト色 , 屋根付　ベージュ色
屋根無　ベージュ色

■屋根一体型
種類 品番 寸法図 取付スペース ボックス外形寸法（mm）
（屋根・突起部等含）		 木板寸法（mm） ボックス
内形寸法（mm）		 有効フカサ バンド
通し穴
ELB 配電箱 タテ ヨコ フカサ タテ ヨコ 板厚 タテ ヨコ
タテ型

CWB-DM

 2P　30A×1 - 193 117 90 120 80 15 137 80 55〜65 有

CWB-1DM

 3P　30A×1 - 265 158 103 170 120 15 220 121 63〜76

CWB-2DM

 3P　60A×1 30A×1 303 189 116 200 145 15 250 145 73〜88

CWB-3DM

 3P　100A×1 60A×1 366 224 140 260 180 15 310 180 86〜114
ヨコ型

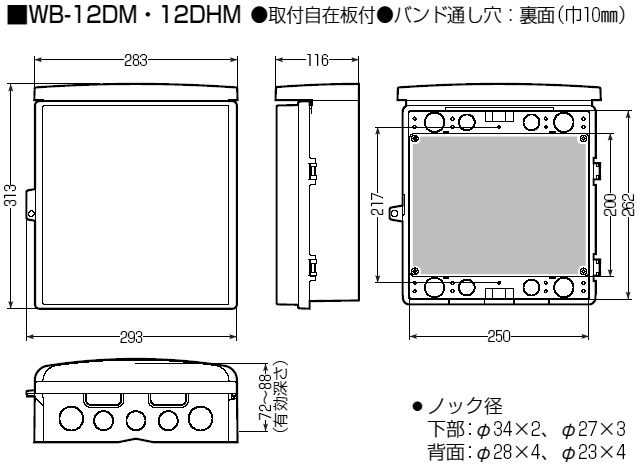

CWB-12DM

 3P　60A×2 30A×1 313 293 116 200 250 15 262 250 72〜88
※取付スペースは参考容量ですので、機器寸法をご確認下さい


■未来工業（ミライ）　ウオルボックス　(プラスチック製防雨スイッチボックス)
　 透明蓋　ミルキーホワイト色（本体）

●プラスチック製ですから軽量で、アース工事が不要です。

●耐衝撃性、耐候性にすぐれた防雨構造です。

種類 品番 寸法図 取付スペース ボックス外形寸法（mm）
（屋根・突起部等含）		 木板寸法（mm） ボックス
内形寸法（mm）		 有効フカサ バンド
通し穴
ELB 配電箱 タテ ヨコ フカサ タテ ヨコ 板厚 タテ ヨコ
タテ型

CWB-2PM

 3P　60A×1 30A×1 275 194 128 180 116 15 250 124 85〜101 有

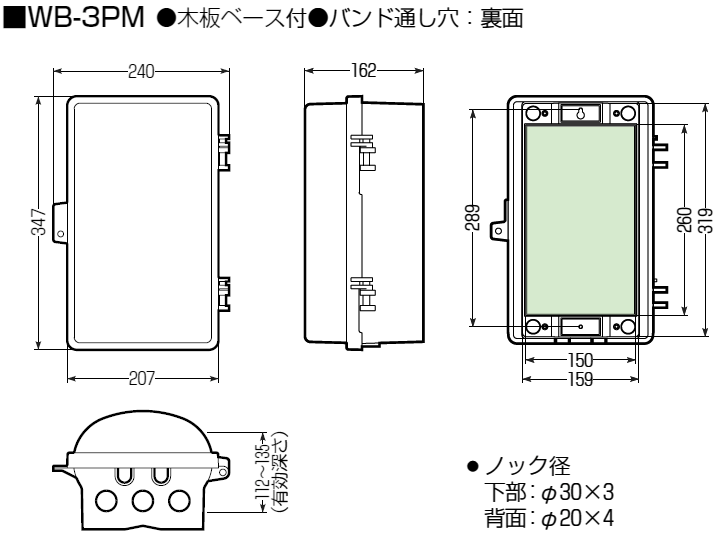

CWB-3PM

 3P　100A×1 60A×1 347 240 162 260 150 15 319 159 112〜135
ヨコ型

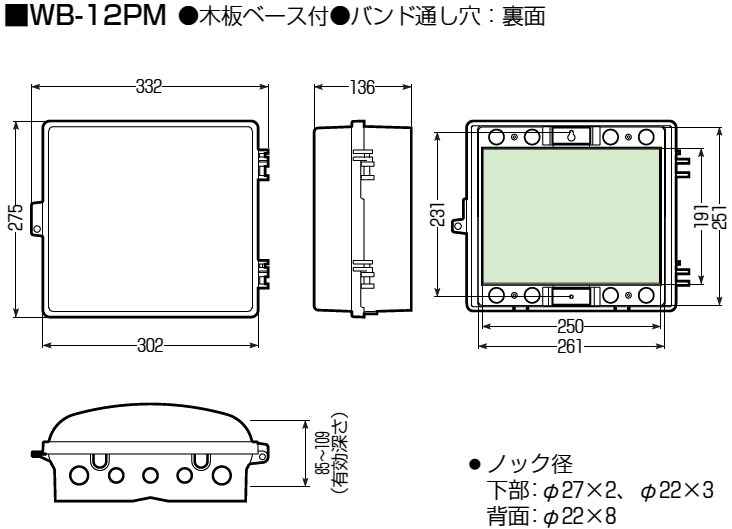

CWB-12PM

 3P　60A×2 30A×2 275 332 136 190 250 15 251 261 85〜109
※取付スペースは参考容量ですので、機器寸法をご確認下さい



 ■未来工業（ミライ）　ウオルボックス　(プラスチック製防雨スイッチボックス)
　 透明蓋　屋根付　ベージュ色（本体・屋根）

●プラスチック製ですから軽量で、アース工事が不要です。

●耐衝撃性、耐候性にすぐれた防雨構造です。

種類 品番 寸法図 取付スペース ボックス外形寸法（mm）
（屋根・突起部等含）		 木板寸法（mm） ボックス
内形寸法（mm）		 有効フカサ バンド
通し穴
ELB 配電箱 タテ ヨコ フカサ タテ ヨコ 板厚 タテ ヨコ
タテ型

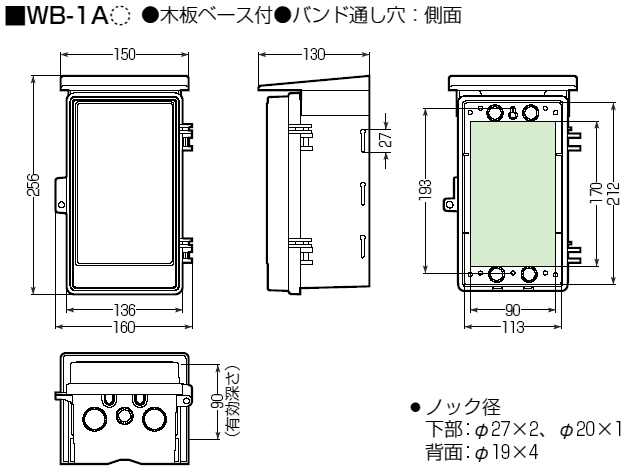

CWB-1AJ

 3P　30A×1 - 253 160 130 170 90 15 212 113 90 有

CWB-2AJ

 3P　60A×1 30A×1 295 195 150 200 120 15 248 138 100

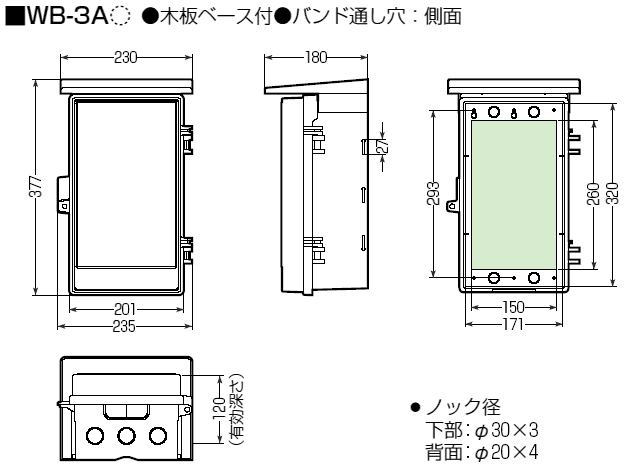

CWB-3AJ

 3P　100A×1 60A×1 377 234 180 260 150 15 320 171 120
ヨコ型

CWB-12AJ

 3P　60A×2 30A×1 302 332 150 190 250 15 255 275 106

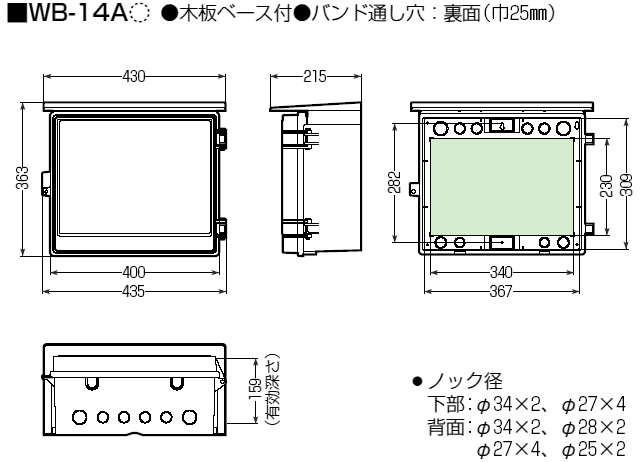

CWB-14AJ

 3P　100A×3 60A×2 363 435 215 230 340 15 309 367 159
※取付スペースは参考容量ですので、機器寸法をご確認下さい



 ■未来工業（ミライ）　ウオルボックス　(プラスチック製防雨スイッチボックス)
　 透明蓋　屋根無　ベージュ色（本体・屋根）

●プラスチック製ですから軽量で、アース工事が不要です。
●耐衝撃性、耐候性にすぐれた防雨構造です。

種類 品番 寸法図 取付スペース ボックス外形寸法（mm）
（屋根・突起部等含）		 木板寸法（mm） ボックス
内形寸法（mm）		 有効フカサ バンド
通し穴
ELB 配電箱 タテ ヨコ フカサ タテ ヨコ 板厚 タテ ヨコ
タテ型

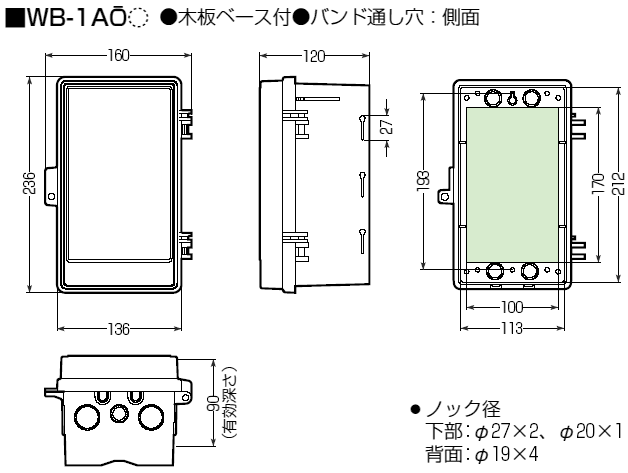

CWB-1AOJ

 3P　30A×1 - 236 160 120 170 90 15 212 113 90 有

CWB-2AOJ

 3P　60A×1 30A×1 274 195 130 200 120 15 248 138 100

CWB-3AOJ

 3P　100A×1 60A×1 350 234 150 260 150 15 320 171 120
ヨコ型

CWB-12AOJ

 3P　60A×2 30A×1 280 332 133 190 250 15 255 275 106

CWB-14AOJ

 3P　100A×3 60A×2 341 435 187 230 340 15 309 367 159
※取付スペースは参考容量ですので、機器寸法をご確認下さい

●未来工業（ミライ） CWB-DM ウオルボックス スモークカバー 屋根一体型 ミルキーホワイト色 タテ型
商品CD:1013085 メーカー希望小売価格 \2,156-
税込特価 \1,782
購入数

●未来工業（ミライ） CWB-1DM ウオルボックス スモークカバー 屋根一体型 ミルキーホワイト色 タテ型
商品CD:1013086 メーカー希望小売価格 \2,772-
税込特価 \22,880
購入数

●未来工業（ミライ） CWB-2DM ウオルボックス スモークカバー 屋根一体型 ミルキーホワイト色 タテ型
商品CD:1013087 メーカー希望小売価格 \4,488-
税込特価 \3,454
購入数

●未来工業（ミライ） CWB-3DM ウオルボックス スモークカバー 屋根一体型 ミルキーホワイト色 タテ型
商品CD:1013088 メーカー希望小売価格 \6,952-
税込特価 \5,742
購入数

●未来工業（ミライ） CWB-12DM ウオルボックス スモークカバー 屋根一体型 ミルキーホワイト色 ヨコ型
商品CD:1013089 メーカー希望小売価格 \8,096-
税込特価 \6,688
購入数

●未来工業（ミライ） CWB-2PM ウオルボックス 透明蓋 ミルキーホワイト色 タテ型
商品CD:1013090 メーカー希望小売価格 \4,345-
税込特価 \3,344
購入数

●未来工業（ミライ） CWB-3PM ウオルボックス 透明蓋 ミルキーホワイト色 タテ型
商品CD:1013091 メーカー希望小売価格 \6,897-
税込特価 \5,302
購入数

●未来工業（ミライ） CWB-12PM ウオルボックス ミルキーホワイト色 透明蓋 ヨコ型
商品CD:1013092 メーカー希望小売価格 \7,502-
税込特価 \6,204
購入数

●未来工業（ミライ） CWB-1AJ ウオルボックス 透明蓋 屋根付 ベージュ色 タテ型
商品CD:1013093 メーカー希望小売価格 \3,146-
税込特価 \2,596
購入数

●未来工業（ミライ） CWB-2AJ ウオルボックス 透明蓋 屋根付 ベージュ色 タテ型
商品CD:1013094 メーカー希望小売価格 \4,147-
税込特価 \3,190
購入数

●未来工業（ミライ） CWB-3AJ ウオルボックス 透明蓋 屋根付 ベージュ色 タテ型
商品CD:1013095 メーカー希望小売価格 \6,578-
税込特価 \5,060
購入数

●未来工業（ミライ） CWB-12AJ ウオルボックス 透明蓋 屋根付 ベージュ色 ヨコ型
商品CD:1013096 メーカー希望小売価格 \7,161-
税込特価 \5,918
購入数

●未来工業（ミライ） CWB-14AJ ウオルボックス 透明蓋 屋根付 ベージュ色 ヨコ型
商品CD:1013097 メーカー希望小売価格 \13,090-
税込特価 \10,824
購入数

●未来工業（ミライ） CWB-1AOJ ウオルボックス 透明蓋　屋根無　ベージュ色 タテ型
商品CD:1013098 メーカー希望小売価格 \2,717-
税込特価 \2,244
購入数

●未来工業（ミライ） CWB-2AOJ ウオルボックス 透明蓋　屋根無　ベージュ色 タテ型
商品CD:1013099 メーカー希望小売価格 \3,663-
税込特価 \2,816
購入数

●未来工業（ミライ） CWB-3AOJ ウオルボックス 透明蓋 屋根無 ベージュ色 タテ型
商品CD:1013100 メーカー希望小売価格 \6,149-
税込特価 \4,730
購入数

●未来工業（ミライ） CWB-12AOJ ウオルボックス 透明蓋 屋根無 ベージュ色 ヨコ型
商品CD:1013101 メーカー希望小売価格 \6,226-
税込特価 \5,148
購入数

●未来工業（ミライ） CWB-14AOJ ウオルボックス 透明蓋 屋根無 ベージュ色 ヨコ型
商品CD:1013102 メーカー希望小売価格 \11,880-
税込特価 \9,790
購入数
