■ 未来工業（ミライ） ウオルボックス (プラスチック製防雨スイッチボックス) 屋根付 タテ型

●プラスチック製ですから軽量で、アース工事が不要です。
●耐衝撃性、耐候性にすぐれた防雨構造です。
●下面に開口部が設けてあり、フードを閉めたままコードが引き出せます。
●基個裏面にバンド通し穴が設けてあり、ポール等へのバンド取り付けが簡単にできます。
（バンド通し穴の有無を参照）

■各種類 ： WB-1A , WB-2A , WB-3A , WB-4A , WB-5A


■WB-1A タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-1AJ	ベージュ		3P　30A×1	-	256	150	130	212	113	90	有 （側面）
WB-1AM	ミルキーホワイト
WB-1AT	チョコレート
WB-1ALB	ライトブラウン
WB-1AG	グレー
WB-1ADG	ダークグレー

■WB-2A タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-2AJ	ベージュ		3P　60A×1	30A×1	295	195	150	248	138	100	有 （側面）
WB-2AM	ミルキーホワイト
WB-2AT	チョコレート
WB-2ALB	ライトブラウン
WB-2AG	グレー
WB-2ADG	ダークグレー

■WB-3A タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-3AJ	ベージュ		3P　100A×1	60A×1	377	230	180	320	171	120	有 （側面）
WB-3AM	ミルキーホワイト
WB-3AT	チョコレート
WB-3ALB	ライトブラウン
WB-3AG	グレー
WB-3ADG	ダークグレー

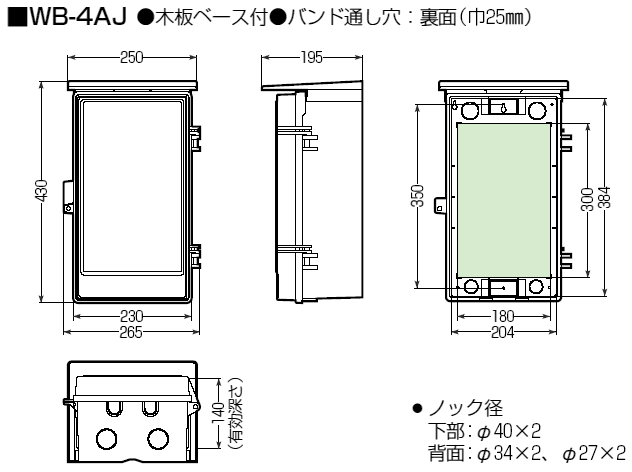

■WB-4A タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-4AJ	ベージュ		3P 100A×1	60A×1	430	250	195	384	204	140	有

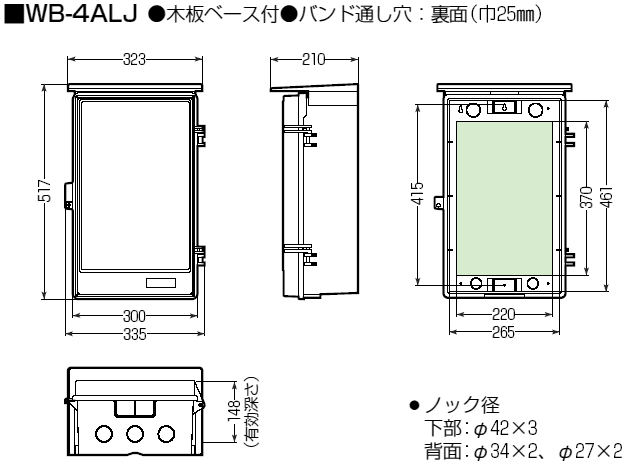

WB-4ALJ			3P 125A×1		517	323	210	461	265	148

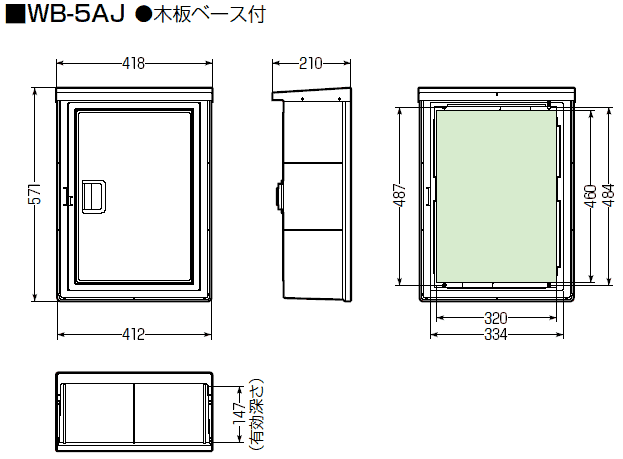

■WB-5A タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-5AJ	ベージュ		3P 125A×1	100A×1	571	418	210	484	334	147	無
