■ 未来工業（ミライ） ウオルボックス (プラスチック製防雨スイッチボックス) 屋根無 タテ型

●プラスチック製ですから軽量で、アース工事が不要です。
●耐衝撃性、耐候性にすぐれた防雨構造です。
●下面に開口部が設けてあり、フードを閉めたままコードが引き出せます。
●基個裏面にバンド通し穴が設けてあり、ポール等へのバンド取り付けが簡単にできます。
（バンド通し穴の有無を参照）

■各種類 ： WB-1AO , WB-2AO , WB-3AO , WB-4A , WB-5AOJ


■WB-1AO タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-1AOJ	ベージュ		3P　30A×1	-	236	160	120	212	113	90	有 （側面）
WB-1AOM	ミルキーホワイト
WB-1AOT	チョコレート
WB-1AOLB	ライトブラウン
WB-1AOG	グレー
WB-1AODG	ダークグレー

■WB-2AO タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-2AOJ	ベージュ		3P　60A×1	30A×1	274	195	130	248	138	100	有 （側面）
WB-2AOM	ミルキーホワイト
WB-2AOT	チョコレート
WB-2AOLB	ライトブラウン
WB-2AOG	グレー
WB-2AODG	ダークグレー

■WB-3AO タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-3AOJ	ベージュ		3P　100A×1	60A×1	350	235	150	320	171	120	有 （側面）
WB-3AOM	ミルキーホワイト
WB-3AOT	チョコレート
WB-3AOLB	ライトブラウン
WB-3AOG	グレー
WB-3AODG	ダークグレー

■WB-4A タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-4AOJ	ベージュ		3P　100A×1	60A×1	410	265	167	384	210	140	有

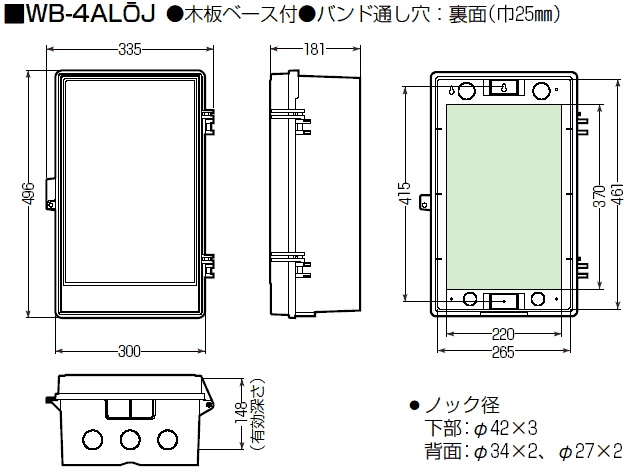

WB-4ALOJ			3P　125A×1		496	335	181	461	265	148

■WB-5AOJ タテ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-5AOJ	ベージュ		3P　125A×1	100A×1	560	412	198	484	334	147	無
