■ 未来工業（ミライ） ウオルボックス (プラスチック製防雨スイッチボックス) 屋根付 ヨコ型

●プラスチック製ですから軽量で、アース工事が不要です。
●耐衝撃性、耐候性にすぐれた防雨構造です。
●下面に開口部が設けてあり、フードを閉めたままコードが引き出せます。
●基個裏面にバンド通し穴が設けてあり、ポール等へのバンド取り付けが簡単にできます。
（バンド通し穴の有無を参照）

■各種類 ： WB-12A , WB-13A , WB-14A , WB-15A , WB-16AJ , WB-17AJ
WB-17AYJ , WB-18AJ


■WB-12A　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-12AJ	ベージュ		3P　60A×2	30A×1	280	332	150	255	275	106	有
WB-12AM	ミルキーホワイト
WB-12AT	チョコレート
WB-12ALB	ライトブラウン
WB-12AG	グレー
WB-12ADG	ダークグレー

■WB-13A　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-13AJ	ベージュ		3P　60A×3	30A×2	335	384	195	289	324	140	有
WB-13AM	ミルキーホワイト
WB-13AT	チョコレート
WB-13ALB	ライトブラウン
WB-13AG	グレー
WB-13ADG	ダークグレー

■WB-14A　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-14AJ	ベージュ		3P　100A×3	60A×2	363	435	215	309	367	159	有
WB-14AG	グレー
WB-14ADG	ダークグレー

■WB-15A　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-15AJ	ベージュ		3P　100A×4	60A×3	378	530	210	313	463	152	無
WB-15AG	グレー
WB-15ADG	ダークグレー

■WB-16AJ　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-16AJ	ベージュ		3P　100A×4	60A×3	423	568	210	320	503	147	無

■WB-17AJ　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-17AJ	ベージュ		3P　100A×4	100A×1	484	637	229	387	549	160	無
WB-17AYJ					483	637	229	398	549	182

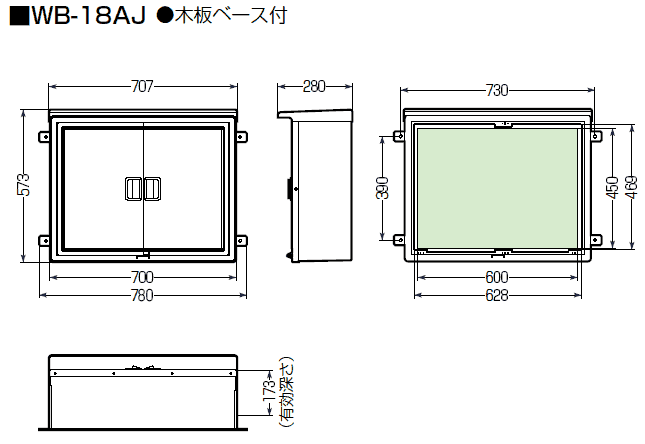

■WB-18AJ　ヨコ型

品番	色	寸法図	取付スペース		ボックス外形寸法（mm） （屋根・突起部等含）			ボックス 内形寸法（mm）		有効フカサ	バンド 通し穴
			ELB	配電箱	タテ	ヨコ	フカサ	タテ	ヨコ
WB-18AJ	ベージュ		3P　125A×6	100A×2	573	707	280	469	628	173	無

※WB-18AJの屋根・本体はFRP樹脂製です。
