■ ENTTEC(エンテック) CVC4 CONSTANT VOLTAGE DIMMER 4CH DMX テープライトコントローラー

トップページ > 舞台・演出照明・撮影機器 > DMXコントローラー・インターフェース > ENTTEC(エンテック) CVC4 CONSTANT VOLTAGE DIMMER 4CH DMX テープライトコントローラー

ENTTEC(エンテック) CVC4は、12～24Vでチャンネルごとに最大5Aをサポートする4チャンネル定電圧LEDディマーです。性能と信頼性を重視して設計されており、RGBまたはRGBW LEDテープの調光に最適です。

【特長】

自動アドレス対応のPLINKプロトコルをサポートしており、ENTTECのPIXELATORコントローラーとシームレスに統合できます。
Cat6ケーブルを使用して最大300mまでデイジーチェーン接続が可能で、手動アドレス設定は不要です。
また、RDM（デフォルトDMXスタート: 001）で設定するか、DMX-to-PLINK変換を使用してPLINK経由で下流のCVC4ユニットを自動アドレス設定することも可能です。
CVC4には短絡保護用のユーザー交換可能なブレードヒューズが含まれており、過熱を防ぐための出力電流制限機能も備えています。
オンボードのDIPスイッチにより、RGB/RGBWモードや8ビット/16ビットモードを簡単に切り替えることができます。
ファンレスのソリッドステート設計により、ほぼ無音の動作を実現しています。

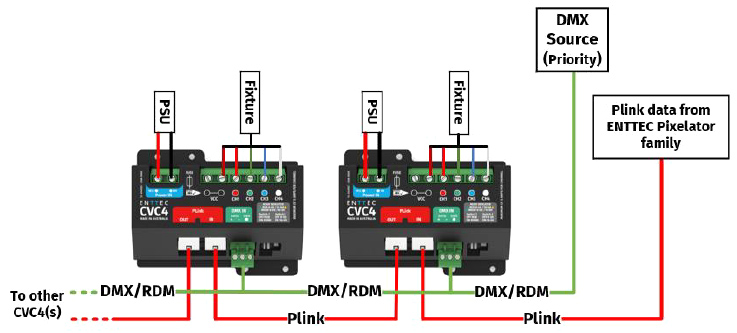

【アプリケーションダイアグラム】

【仕様】

型番	CVC4　(SKU：73926)
IP等級	IP20
データ入力プロトコル	DMX512a、PLINK（RJ45）
データ出力プロトコル	PLINK（RJ45）
データケーブル最大長	DMXおよびPLINKで最大300m
入力電圧	12-24V DC
最大電流定格	最大20A（4チャンネルモード時）
最大出力電力	240W（12V時）、480W（24V時）
デバイス消費電力	最大4W（アイドル時0.3W）
チャンネルごとの最大電流	最大5A
逆極性保護	電源入力コネクタのみ対応
過熱保護	出力強度が半減し、LEDインジケータが赤点滅（冷却後に復帰）
PWM周波数	1kHz（固定）
ユーザー交換可能ヒューズ	ATO 20Aブレードヒューズ
冷却方法	対流冷却
動作温度	-20℃～+50℃
環境動作湿度	5～95%（結露なし）
取り付けオプション	取り付けタブを使用した表面取り付け
本体材質	黒ABSプラスチック + アルミニウムヒートシンク
寸法	88mm×117.5mm×31.5mm
重量	0.13kg
付属品	本体CVC4 TS35 DINクリップ DINクリップ取り付けネジ2本
