パナソニック EE8010 ニューEEスイッチ(端子式) 10A 自動点滅器
パナソニック EE8010 ニューEEスイッチは、 暗くなれば自動的に点灯し、明るくなると自動的に消灯する防雨形の自動点滅器です。 結線の簡単なEG端子式です。
【仕様】
熱動継電器形(サーマルリレー式)EEスイッチ
標準点灯照度:20〜80 lx
50Hz〜60Hz両用
定格:AC 100V 10A

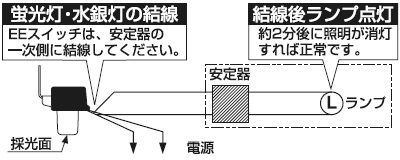

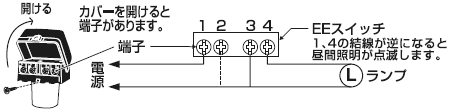

【配線方法】
より安全のために負荷側を先に結線してください。
3本配線の場合、2・3は共通端子ですからどちらを使用しても結構です。
電線を挿入し、端子ねじをしっかりと締め付けてください。
結線完了後は、カバーを閉じてねじ止めを行い端子部を覆ってください。
【適合電線】
単線
φ1.6〜φ2.6mm
より線
0.9mm
2
〜3.5mm
2
【注意事項】
EE8013は高周波点灯蛍光灯(インバータ)、電球形蛍光灯にはご使用できません。
●パナソニック EE8010 ニューEEスイッチ(端子式) 10A 自動点滅器 防雨形
商品CD:1042598
メーカー希望小売価格 \OPEN-
生産終了
【仕様】
型式
定格
定格周波数
点灯照度
消灯照度
消費電流
(定格電圧1000lx)
消費電力
使用可能
周囲温度範囲
EE8010
AC 100V 10A
50Hz〜60Hz
両用
20lx〜80lx
点灯照度の5倍以下
15mA 以下
昼間 2W
−10℃〜+40℃
【寸法図】

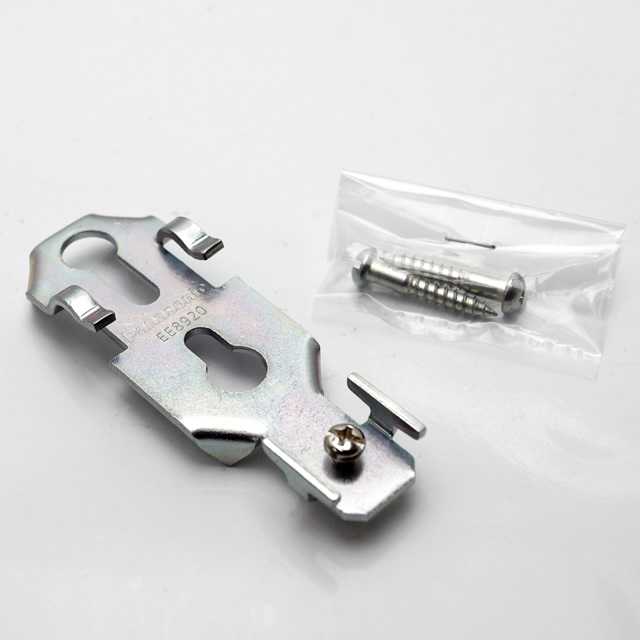

【取付方法】
補助金具(EE8920)の取り付けは、ワイヤー・バンド又は2本のねじで確実に行ってください。
商品本体の金具を補助金具(EE8920)のねじに引っ掛け、ねじにて固定する。
