FE20A 屋外用20mタイプ

■パトライト FE20A パトセンサアクティブセンサ屋外対応

駐車場の出庫車両管理などに最適です。
汎用性の高い屋外・屋内両用タイプで検知距離は約20m（屋内使用時は約50m）です。
2セット使用して、SC2Wのコントロールユニットと組み合わせ駐車場の出庫時のみの1方向検知ができます。ゾーン1とゾーン2のセンサが検知した時間差で、方向検知を行ないます。
屋外使用時に、虫や落ち葉などの影響をなくす2段ビーム同時遮断方式を採用。
壁面取付けのほかポール取付けもできます。

駐車場から出てくる車の接近注意に
コントロールボックスのワンウェイ機能を活用して、車が入る時は反応せず出ていくときのみ反応させて、出口付近の通行人に注意喚起をおこない事故防止を図ります。

システムに必要なユニット例
・ビームセンサ　　　　　・・・FE20A型×2組
・コントロールボックス　・・・SC2W型
・音声合成回転灯　　　・・・RT-100VS型など

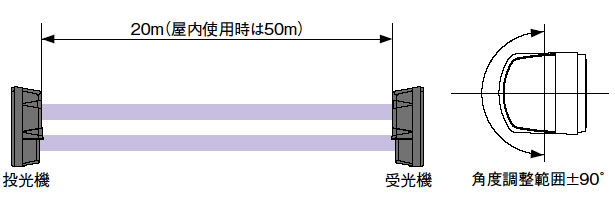

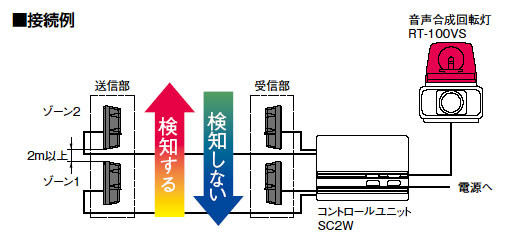

接続例	検知エリア

型名	警戒距離	検知方式	定格電圧	消費電力	警報保持時間	警報出力	使用場所	使用温度範囲	光軸調整範囲	質量
FE20A	屋外約20m 屋内約50m	50/100/ 250/500msec.	DC10.5 ～28V	38mA (最大)	2秒±1秒	N.C.(b)接点(警報時…開) 無電圧出力 (接点容量:DC 28V,0.2A )	屋外屋内	-25℃～+60℃ (湿度95%以下)	水平方向±90° 垂直方向 ±5°	0.65kg

■SC2W センサコントロールボックスを使用する場合
※センサは、N.O.接点出力を持つタイプのものを使用してください。
N.C.接点出力を持つタイプのセンサを使用して、「来客モード」に設定すると、出力（照明器具や回転灯）は動作しません。
（N.C.接点出力を持つタイプを使用する必要がある場合は、別途リレーをご用意ください。）
