■ 東芝　FK-65 LED防犯灯10VA用 壁面・ポールヘッド 取付金具

トップページ > 投光器・作業灯・防犯灯 > 屋外用照明器具 防犯灯 > 東芝　FK-65 LED防犯灯10VA用 壁面・ポールヘッド 取付金具

■東芝 FK-65 LED防犯灯10VA用 壁面・ポールヘッド 取付金具

LED防犯灯10VAを壁面またはポールヘッドに取付ける場合に使用する取付金具です。

  • 取付けネジ：M5×20 座金組込み小ネジ　4個付属
  • 材質：SUS (ステンレス鋼)

■適合防犯灯

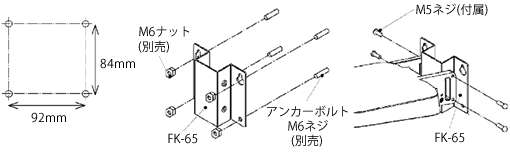

■防犯灯を壁面に取り付ける場合
  1. 取付寸法に従ってアンカーボルトを施工してください。
  2. FK-65をアンカーボルトに取付ナットにて堅固に締め付けてください。
  3. 金具の凸部に対し器具を下方から持ち上げ、同梱ネジ4本にて、FK-65と器具を図のように締め付けてください。
【取付け寸法】 【アンカーボルト施工】 【防犯灯をFK-65に取付け】

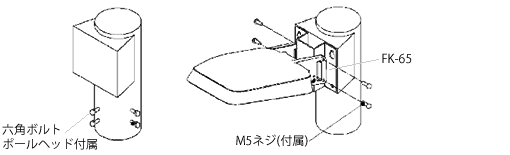

■防犯灯をポールヘッドに取り付ける場合
適合ポールヘッド 1灯用

JAT-1501		 2灯用

JAT-2501
  1. ポールヘッドに仮組されている六角ボルト6本を緩めてください。
  2. ポールヘッドを適合するポール先端に挿し込んでください。
  3. ポールヘッドに仮組されているM6ネジを外して取付金具を取り付けてください。
  4. FK-65の同梱ネジ4本にて、FK-65と器具を図のように締め付けてください。

●東芝 FK-65 LED防犯灯10VA取付用 壁面・ポールヘッド取付金具
商品CD:1041584 メーカー希望小売価格 \1,870-
取り扱い終了
