DNライティング(DNL) DNLEDs TA-LED1272 LEDたなライト 光源一体型 全長1272mm


TA-LED1272
全長 全光束 N(5000K) 定格入力電圧 入力電力
1272mm 2,040ルーメン AC100V 17.7W

【特長】

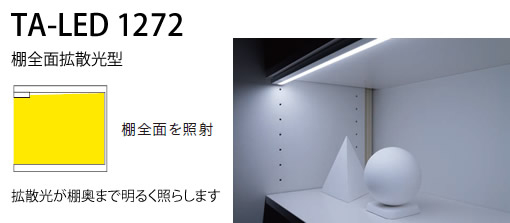

  • TA-LED たなライトは、棚下・什器内の商品の魅力を引き出す棚全面拡散光型です。
  • 店舗のイメージ、陳列商品の材質や大きさにぴったり合う照明の形状・サイズ・明るさ・配光・色温度がラインナップされています。
  • スッキリとしたデザイン。器具表面に組立ねじが見えない構造です。
  • 電源は左右のコネクタから給電可能です。
  • 木棚、スチール棚、ガラス棚に取付可能です。

【光源色】

電球色

昼白色

昼光色

【型式の見方】
TA-LED   1272  □□ (例)
種別   長さ 色記号

■ TA-LEDシリーズ ラインナップ
類似のシリーズや、ほかの全長のタイプは下記からご確認いただけます。
TA-LED シリーズ
スタンダードタイプ
たなライト
A-LED シリーズ
高演色タイプ
(準備中です)
FL-LED2シリーズ
スタンダードタイプ
たなライト

【仕様】
全長 色記号/色温度 光源色 平均
演色
評価数
全光束 入力
電力
入力
電流
定格
入力電圧
周波数 光源寿命 質量
1272mm L/2800K 電球色 Ra83 1800lm 16.2W 0.162A AC100V 50/60Hz
共用
40000時間 0.59Kg
L/3000K 電球色 Ra83 1630lm
WW/3500K 温白色 Ra86 1690lm
W/4200K 白色 Ra86 1760lm
N/5000K 昼白色 Ra86 1860lm
N/6500K 昼光色 Ra86 1780lm

【付属品】
  • 本体取付ねじ(3.5×16mmサラタッピングねじ2ヶ)

【取付方法】


■ ブラケットの内々に取り付ける場合
  • スライドフックTAC(別売)を器具の左右のスライドフック挿入穴に差し込み、器具をブラケットに引っ掛け、器具固定ねじを確実に締めてください。



■ ロイヤル製穴付ブラケットに取り付ける場合
  • ブラケットフックBTAC(別売)のフック部の爪をブラケットの穴に差し込み、確実に収まるまでブラケットフックを回してください。
  • 器具を器具受け部に前面から入れ、器具固定溝とブラケットフックの凸部が確実にはまるまで、器具を回すように器具受け部に 入れてください。棚板のズレ防止には、クッションテープ(ブラケットフックに付属)を使用してください。



■ 木棚に取り付ける場合
  • 器具上面の穴目隠しシールを剥がし、電源コネクタ収納蓋を開け、取付穴を使用して付属のねじで確実に取り付けてください。



■ 電源コードと渡りコードの接続
  • 左右どちらかの電源コネクタ収納蓋を開け、コネクタに電源コードDD2P(別売)のコネクタを接続してください。
  • サイド板の電源用口から電源コードDD2P(別売)を引き出し、電源コネクタ収納蓋を閉めてください。
  • プラグをラインコンセントに差し込んでください。
  • 必要に応じてFモール(別売)、マグネット式コード留めCMG(別売)を用いてコードを配線してください。


■ 渡りコードの接続
  • 器具間の電源送りをする場合は、渡りコードDK2P(別売)を使用し、連結使用可能灯数は10灯以内としてください。



■ 電源の供給
  • 全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。

【注意事項】
  • TA-LEDでの電源送りは最大10灯以内としてください。
  • 周囲温度は5℃〜35℃の範囲で使用してください。
  • 屋内仕様

●DNライティング(DNL) DNLEDs TA-LED1272D LEDたなライト・間接照明 光源一体型6500K 昼光色 全長1272mm
商品CD:1060242 メーカー希望小売価格 \21,670-
※受注生産品 納品に約2〜4週間かかります。別途電源コードが必要です。キャンセル・返品不可
税込特価 \15,158
購入数

●DNライティング(DNL) DNLEDs TA-LED1272N LEDたなライト・間接照明 光源一体型5000K 昼白色 全長1272mm
商品CD:1060241 メーカー希望小売価格 \21,670-
※受注生産品 納品に約2〜4週間かかります。別途電源コードが必要です。キャンセル・返品不可
税込特価 \15,158
購入数

●DNライティング(DNL) DNLEDs TA-LED1272W LEDたなライト・間接照明 光源一体型4200K 白色 全長1272mm
商品CD:1060076 メーカー希望小売価格 \21,670-
※受注生産品 納品に約2〜4週間かかります。別途電源コードが必要です。キャンセル・返品不可
税込特価 \15,158
購入数

●DNライティング(DNL) DNLEDs TA-LED1272WW LEDたなライト・間接照明 光源一体型3500K 温白色 全長1272mm
商品CD:1060091 メーカー希望小売価格 \21,670-
※受注生産品 納品に約2〜4週間かかります。別途電源コードが必要です。キャンセル・返品不可
税込特価 \15,158
購入数

●DNライティング(DNL) DNLEDs TA-LED1272L30 LEDたなライト・間接照明 光源一体型3000K 電球色 全長1272mm
商品CD:1060106 メーカー希望小売価格 \21,670-
※受注生産品 納品に約2〜4週間かかります。別途電源コードが必要です。キャンセル・返品不可
税込特価 \15,158
購入数

●DNライティング(DNL) DNLEDs TA-LED1272L28 LEDたなライト・間接照明 光源一体型2800K 電球色 全長1272mm
商品CD:1060240 メーカー希望小売価格 \21,670-
※受注生産品 納品に約2〜4週間かかります。別途電源コードが必要です。キャンセル・返品不可
税込特価 \15,158
購入数
