ニッケンハードウエア ViewTron VT20 Sアーム ストレートセット(伸縮式) 屋外用 一体型LED アームスポット

トップページ > 投光器・作業灯・防犯灯 > ニッケンハードウエア ViewTron(ビュートロン) 一体型LEDアームスポット 屋外サイン用 > VT20 Sアーム ストレートセット

【ViewTron】 ラインアップ
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
⇒ こちら ⇒ こちら ⇒ こちら ⇒ こちら ⇒ こちら ⇒ こちら ⇒ こちら ⇒ こちら ⇒ こちら


小型看板に最適!1,500lmクラスのオールインワンアームセットです。



オールインワンアームスポット!
一体型による低コスト化、意匠性の向上、組立不要と看板施工業者の声を詰め込んだ屋外サイン用照明です。
省スペースの「ストレート」 タイプです。アームは、約500-900oの間で長さを調整できます。

バラストレス水銀灯160W相当
配光角度
横型看板用
広角:120°
縦型看板用
狭角:40°
本体色
型式 VT20-120C-S VT20-120W-S VT20-40C-S VT20-40W-S
VT20-120C-S/BK VT20-120W-S/BK
光色 昼光色 6,000K 電球色 2,700K 昼光色 6,000K 電球色 2,700K
全光束 1,420lm 1,480lm 1,390lm 1,400lm 1,580lm 1,520lm
消費電力 16W 【14W】
  • 【】内は、ブラックタイプの仕様です。


【特長】

60機種もの多彩なラインナップ
広角と狭角の配光、白色と電球色の光をラインアップ。アームは、最も汎用的な「Lアーム」、省スペースの「ストレートアーム」、出幅の無い「直付けフランジ」に加えて、天板面専用取付の「Tアーム」、ストレートアームを短くした「SSアーム」を追加。多くの現場に対応可能です。
1社完結
これまでの様にランプ、ホルダ、アームを各々手配する必要はありません。ビュートロンはオールインワンの一体型。

スピード施工
ランプ、ホルダ、アームが別々の箱に入った状態から電線を通して組み立てる。。。といった煩わしい作業は不要です。 ビュートロンは全てが組み立て済で電線も通し済みの状態で箱に入っており、箱から出してすぐに取付可能。施工時間を短縮します。
サビに強い
ビュートロンのアームパイプの素材には「鉄」ではなく「ステンレス」を標準採用。耐環境性能を最も重要視し、コストを惜しまずサビへの強さにこだわりました。

伸縮アーム標準化
約500-900oの間でアーム長さを調整できる伸縮式を標準採用しました。
現場で「あと20センチ出幅を減らしたい」といったケースにも標準で対応。 アームパイプの素材はステンレスのハイスペック仕様です。
各種認証試験に合格
高所看板で使うものですので電気用品安全法(PSE)、IP65(防水防塵試験)、耐振動試験(IEC60068-2-6)、塩水噴霧試験(ISO9227)に適合クリアしております。


【購入はこちら】
横型配光

●ニッケンハードウエア VT20-120C-S ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートアーム(伸縮式) 本体白 昼光色 広角配光
商品CD:1050837 メーカー希望小売価格 \OPEN-
税込特価 \15,519
購入数


●ニッケンハードウエア VT20-120C-S/BK ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 14W ストレートアーム(伸縮式) 本体黒 昼光色 広角配光
商品CD:1050801 メーカー希望小売価格 \OPEN-
税込特価 \15,519
購入数


●ニッケンハードウエア VT20-120W-S ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートアーム(伸縮式) 本体白 電球色 広角配光
商品CD:1050842 メーカー希望小売価格 \OPEN-
税込特価 \15,519
購入数


●ニッケンハードウエア VT20-120W-S/BK ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 14W ストレートアーム(伸縮式) 本体黒 電球色 広角配光
商品CD:1050806 メーカー希望小売価格 \OPEN-
税込特価 \15,519
購入数

縦型配光

●ニッケンハードウエア VT20-40C-S ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートアーム(伸縮式) 本体白 昼光色 狭角配光
商品CD:1051310 メーカー希望小売価格 \OPEN-
税込特価 \15,519
購入数


●ニッケンハードウエア VT20-40W-S ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートアーム(伸縮式) 本体白 電球色 狭角配光
商品CD:1051311 メーカー希望小売価格 \OPEN-
税込特価 \15,519
購入数

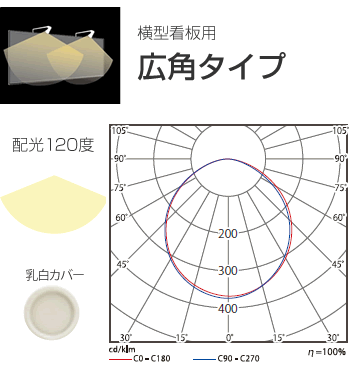

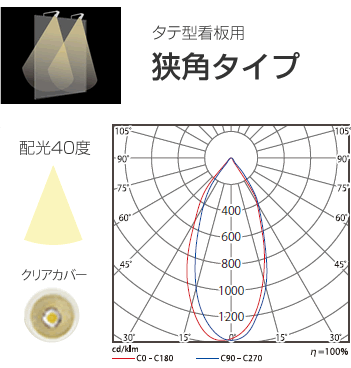

【配光】

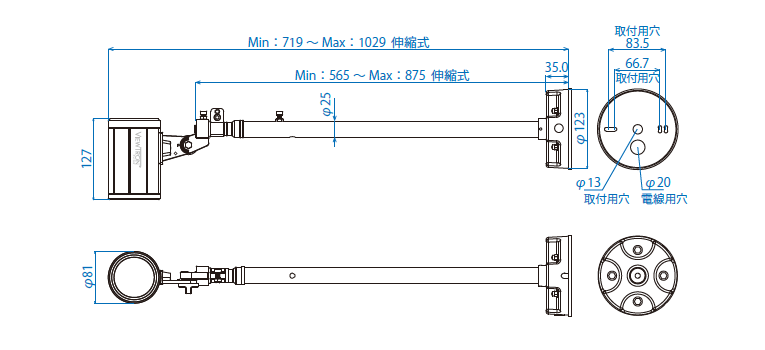

【寸法図】
  • 口出し線長さ:器具外 Min:630mm〜Max:1000mm 伸縮による
【アームの長さ調整】
  • アーム伸縮固定ボルトを緩めるとアームを引き延ばせます。
    適切な出幅となる様にアーム長さを調整した後、アーム伸縮固定ボルトを 締めつけて固定して下さい。

【仕様】

ビュートロン VT20 ストレートアームセット

バラストレス水銀灯160W相当
配光角度
本体色
型式 VT20-120C-S
VT20-120C-S/BK
VT20-120W-S
VT20-120W-S/BK
VT20-40C-S VT20-40W-S
光色 昼光色 6,000K 電球色 2,700K 昼光色 6,000K 電球色 2,700K
全光束 1,420lm 1,480lm 1,390lm 1,400lm 1,580lm 1,520lm
消費電力 16W 【14W】
電流値 100V時:0.18A 【0.14A】
200V時:0.09A 【0.07A】
入力電圧 AC100V〜240V ±10%
(50/60Hz)
演色性 >Ra80
保護等級 IP65
力率 >0.9
設計寿命 40,000時間(周囲温度25℃時)
動作温度 -20℃〜50℃、湿度90%以下
耐サージ 3750V(コモンモード)
口出し線長さ 器具外 min:630mm〜max:1000mm 伸縮による
重量 1.9kg(アーム部含む)
認証試験 PSE(電気安全法)、耐振動試験(IEC60068-2-6)、
耐塩害試験(ISO9227)、防水防塵試験(IP65)
保証期間 2年間
  • 【】内は、ブラックタイプの仕様です。

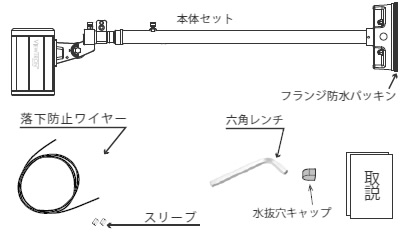

【内容物】
  • 本体セット(ランプ、ストレートアーム、フランジ、フランジ防水パッキン)
  • 落下防止ワイヤー(3M)
  • ワイヤースリーブ(2個)
  • 六角レンチ
  • 水抜穴キャップ
  • 取扱説明書

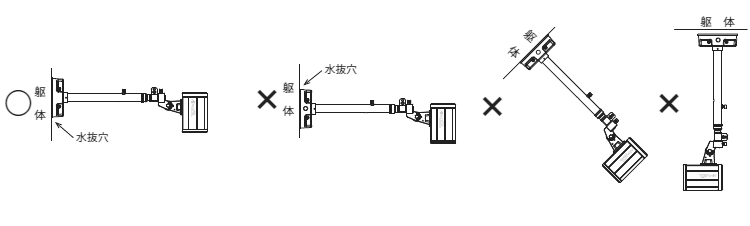

【取付けについて】

  • 下図の様に、アームは垂直な面に取付けて下さい。また、フランジの水抜き穴が必ず下側にくる様に取付けて下さい。


【注意事項】
  • 配線工事は電機工事士の資格が必要です。
  • 電源ケーブルはRNCTゴムキャプタイヤケーブル0.75(2芯)と同等以上の性能を有するものをご使用下さい。
