ニッケンハードウエア ViewTron VT20 ストレートショートアームセット 屋外用 一体型LED アームスポット
トップページ
>
投光器・作業灯
>
ニッケンハードウエア ViewTron(ビュートロン)
> ニッケンハードウエア ViewTron VT20 ストレートショートアームセット 屋外用 一体型LED アームスポット
取扱説明書
照度分布図
■
小型看板に最適!1,500lmクラスのオールインワンアームセットです。
【ViewTron】 ラインアップ
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
⇓
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
オールインワンアームスポット!
一体型による低コスト化、意匠性の向上、組立不要と看板施工業者の声を詰め込んだ屋外サイン用照明です。
ストレートアームを短くした「SSアーム」
です。アームの長さは280mmです。
バラストレス水銀灯160W相当
配光角度
横型看板用
広角:120°
縦型看板用
狭角:40°
本体色
白
黒
白
黒
白
白
型式
VT20-120C-SS
VT20-120W-SS
VT20-40C-SS
VT20-40W-SS
VT20-120C-SS/BK
VT20-120W-SS/BK
光色
昼光色 6,000K
電球色 2,700K
昼光色 6,000K
電球色 2,700K
全光束
1,420lm
1,480lm
1,390lm
1,400lm
1,580lm
1,520lm
消費電力
16W 【14W】
【】内は、ブラックタイプの仕様です。
【特長】
60機種もの多彩なラインナップ
広角と狭角の配光、白色と電球色の光をラインアップ。アームは、最も汎用的な「Lアーム」、省スペースの「ストレートアーム」、出幅の無い「直付けフランジ」に加えて、天板面専用取付の「Tアーム」、ストレートアームを短くした「SSアーム」を追加。多くの現場に対応可能です。
1社完結
これまでの様にランプ、ホルダ、アームを各々手配する必要はありません。ビュートロンはオールインワンの一体型。
スピード施工
ランプ、ホルダ、アームが別々の箱に入った状態から電線を通して組み立てる。。。といった煩わしい作業は不要です。 ビュートロンは全てが組み立て済で電線も通し済みの状態で箱に入っており、箱から出してすぐに取付可能。施工時間を短縮します。
サビに強い
ビュートロンのアームパイプの素材には「鉄」ではなく「ステンレス」を標準採用。耐環境性能を最も重要視し、コストを惜しまずサビへの強さにこだわりました。
各種認証試験に合格
高所看板で使うものですので電気用品安全法(PSE)、IP65(防水防塵試験)、耐振動試験(IEC60068-2-6)、塩水噴霧試験(ISO9227)に適合クリアしております。

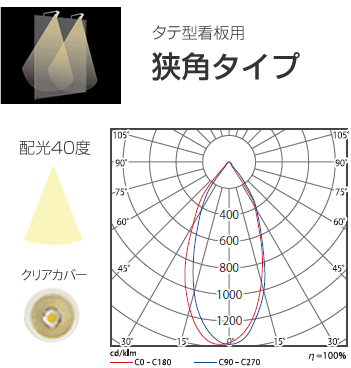

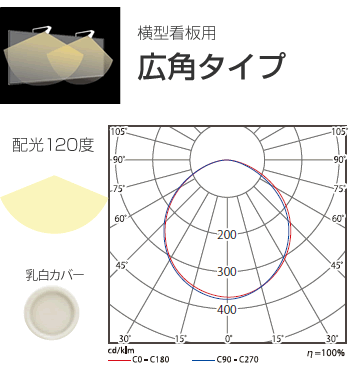

【配光】

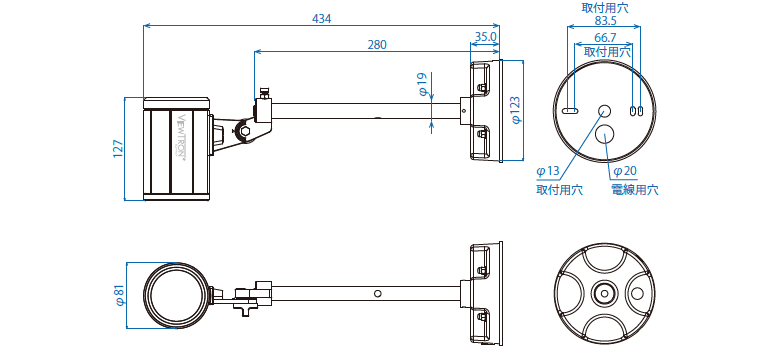

【寸法図】
口出し線長さ:器具外 1,300mm
【仕様】
ビュートロン VT20 ストレートショートアームセット
バラストレス水銀灯160W相当
配光角度
横型 120°
縦型 40°
本体色
白
黒
白
黒
白
白
型式
VT20-120C-SS
VT20-120C-SS/BK
VT20-120W-SS
VT20-120W-SS/BK
VT20-40C-SS
VT20-40W-SS
光色
昼光色 6,000K
電球色 2,700K
昼光色 6,000K
電球色 2,700K
全光束
1,420lm
1,480lm
1,390lm
1,400lm
1,580lm
1,520lm
消費電力
16W 【14W】
電流値
100V時:0.18A 【0.14A】
200V時:0.09A 【0.07A】
入力電圧
AC100V〜240V ±10%
(50/60Hz)
演色性
>Ra80
保護等級
IP65
力率
>0.9
設計寿命
40,000時間(周囲温度25℃時)
動作温度
-20℃〜50℃、湿度90%以下
耐サージ
3750V(コモンモード)
口出し線長さ
器具外 1,300mm
重量
1.44kg(アーム部含む)
認証試験
PSE(電気安全法)、耐振動試験(IEC60068-2-6)、
耐塩害試験(ISO9227)、防水防塵試験(IP65)
保証期間
2年間
【】内は、ブラックタイプの仕様です。

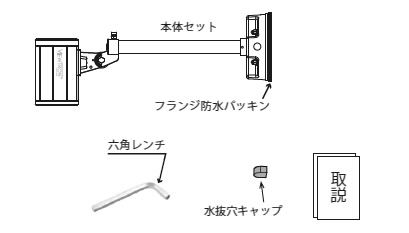

【内容物】
本体セット(ランプ、SSアーム、フランジ、フランジ防水パッキン)
落下防止ワイヤー(3M)
六角レンチ
水抜穴キャップ
取扱説明書

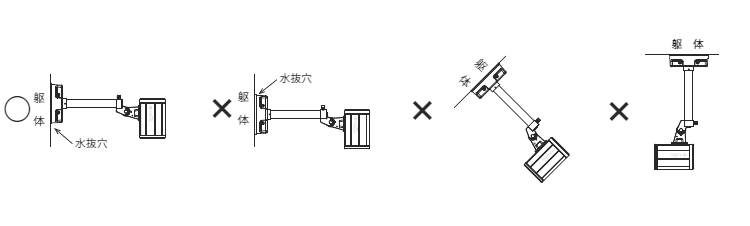

【取付けについて】
下図の様に、アームは垂直な面に取付けて下さい。また、フランジの水抜き穴が必ず下側にくる様に取付けて下さい。
【注意事項】
配線工事は電機工事士の資格が必要です。
電源ケーブルはRNCTゴムキャプタイヤケーブル0.75(2芯)と同等以上の性能を有するものをご使用下さい。
●ニッケンハードウエア VT20-120C-SS ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートショートアーム 本体白 昼光色 広角配光
商品CD:1050836
メーカー希望小売価格 \OPEN-
税込特価
\13,761
購入数
●ニッケンハードウエア VT20-120C-SS/BK ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 14W ストレートショートアーム 本体黒 昼光色 広角配光
商品CD:1050770
メーカー希望小売価格 \OPEN-
税込特価
\13,761
購入数
●ニッケンハードウエア VT20-120W-SS ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートショートアーム 本体白 電球色 広角配光
商品CD:1050840
メーカー希望小売価格 \OPEN-
税込特価
\13,761
購入数
●ニッケンハードウエア VT20-120W-SS/BK ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 14W ストレートショートアーム 本体黒 電球色 広角配光
商品CD:1050804
メーカー希望小売価格 \OPEN-
税込特価
\13,761
購入数
●ニッケンハードウエア VT20-40C-SS ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートショートアーム 本体白 昼光色 狭角配光
商品CD:1051303
メーカー希望小売価格 \OPEN-
税込特価
\13,761
購入数
●ニッケンハードウエア VT20-40W-SS ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 16W ストレートショートアーム 本体白 電球色 狭角配光
商品CD:1051304
メーカー希望小売価格 \OPEN-
税込特価
\13,761
購入数
