ニッケンハードウエア ViewTron VT40 Lアームセット(伸縮式) 屋外用 一体型LED アームスポット
トップページ
>
投光器・作業灯
>
ニッケンハードウエア ViewTron(ビュートロン)
> ニッケンハードウエア ViewTron VT40 Lアームセット(伸縮式) 屋外用 一体型LED アームスポット
取扱説明書
照度分布図
■
中型看板に最適!3,500lmクラスのオールインワンアームセットです。
ラインアップ
VT20
(1,500lm)
VT40
(3,500lm)
⇓
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
VT20
(1,500lm)
VT40
(3,500lm)
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
⇒
こちら
オールインワンアームスポット!
一体型による低コスト化、意匠性の向上、組立不要と看板施工業者の声を詰め込んだ屋外サイン用照明です。
最も汎用的な「Lアーム」タイプ
です。約500-900oの間でアーム長さを調整できます。
バラストレス水銀灯250-300W相当
配光角度
横型看板用
広角:120°
縦型看板用
狭角:40°
本体色
白
黒
白
黒
白
白
型式
VT40-120C-L
VT40-120W-L
VT40-40C-L
VT40-40W-L
VT40-120C-L/BK
VT40-120W-L/BK
光色
昼光色 6,000K
電球色 2,700K
昼光色 6,000K
電球色 2,700K
全光束
2,950lm
3,450lm
2,910lm
3,380lm
3,510lm
3,270lm
消費電力
35W 【32W】
【】内は、ブラックタイプの仕様です。
【特長】
60機種もの多彩なラインナップ
広角と狭角の配光、白色と電球色の光をラインアップ。アームは、最も汎用的な「Lアーム」、省スペースの「ストレートアーム」、出幅の無い「直付けフランジ」に加えて、天板面専用取付の「Tアーム」、ストレートアームを短くした「SSアーム」を追加。多くの現場に対応可能です。
1社完結
これまでの様にランプ、ホルダ、アームを各々手配する必要はありません。ビュートロンはオールインワンの一体型。
スピード施工
ランプ、ホルダ、アームが別々の箱に入った状態から電線を通して組み立てる。。。といった煩わしい作業は不要です。 ビュートロンは全てが組み立て済で電線も通し済みの状態で箱に入っており、箱から出してすぐに取付可能。施工時間を短縮します。
サビに強い
ビュートロンのアームパイプの素材には「鉄」ではなく「ステンレス」を標準採用。耐環境性能を最も重要視し、コストを惜しまずサビへの強さにこだわりました。
伸縮アーム標準化
約500-900oの間でアーム長さを調整できる伸縮式を標準採用しました。
現場で「あと20センチ出幅を減らしたい」といったケースにも標準で対応。 アームパイプの素材はステンレスのハイスペック仕様です。
各種認証試験に合格
高所看板で使うものですので電気用品安全法(PSE)、IP65(防水防塵試験)、耐振動試験(IEC60068-2-6)、塩水噴霧試験(ISO9227)に適合クリアしております。

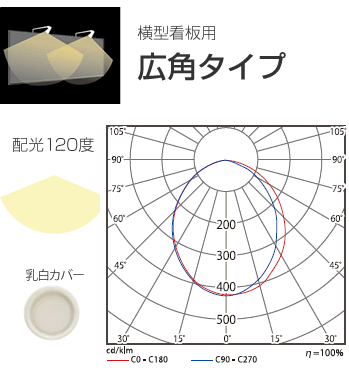

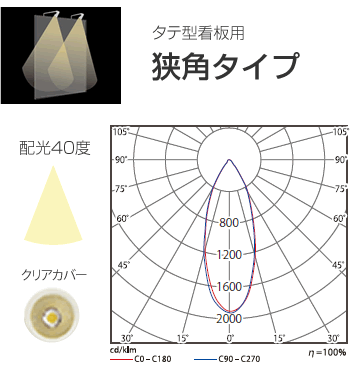

【配光】

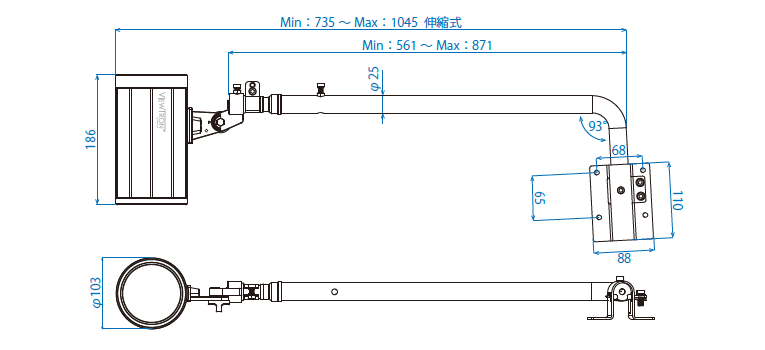

【寸法図】
口出し線長さ:器具外 Min:520mm〜Max:870mm 伸縮による
【アームの長さ調整】
アーム伸縮固定ボルトを緩めるとアームを引き延ばせます。
適切な出幅となる様にアーム長さを調整した後、アーム伸縮固定ボルトを 締めつけて固定して下さい。
【仕様】
ビュートロン VT40 Lアームセット
バラストレス水銀灯250-300W相当
配光角度
横型 120°
縦型 40°
本体色
白
黒
白
黒
白
白
型式
VT40-120C-L
VT40-120C-L/BK
VT40-120W-L
VT40-120W-L/BK
VT40-40C-L
VT40-40W-L
光色
昼光色 6,000K
電球色 2,700K
昼光色 6,000K
電球色 2,700K
全光束
2,950lm
3,450lm
2,910lm
3,380lm
3,510lm
3,270lm
消費電力
35W 【32W】
電流値
100V時:0.39A 【0.32A】
200V時:0.32A 【0.16A】
入力電圧
AC100V〜240V ±10%
(50/60Hz)
演色性
>Ra80
保護等級
IP65
力率
>0.9
設計寿命
40,000時間(周囲温度25℃時)
動作温度
-20℃〜50℃、湿度90%以下
耐サージ
3,750V(コモンモード)
口出し線長さ
器具外 min:520mm〜max:870mm 伸縮による
重量
2.5kg(アーム部含む)
認証試験
PSE(電気安全法)、耐振動試験(IEC60068-2-6)、
耐塩害試験(ISO9227)、防水防塵試験(IP65)
保証期間
2年間
【】内は、ブラックタイプの仕様です。
【内容物】
本体セット(ランプ、L アーム、取付板)
落下防止ワイヤー(3M)
ワイヤースリーブ(2個)
六角レンチ
取扱説明書
【取付けについて】
右図の様に、アームは垂直な面に取り付けて下さい。
口出線の引出部が下にくる様に取り付ける事で、アームへの雨水の侵入を防ぎます。
アームの取付方向は、正面方向以外に、左90°、右90 度、逆方向の合計4方向が設定できます。
(360°任意の位置で固定できる訳ではありませんのでご注意下さい。)
【注意事項】
配線工事は電機工事士の資格が必要です。
電源ケーブルはRNCTゴムキャプタイヤケーブル0.75(2芯)と同等以上の性能を有するものをご使用下さい。
●ニッケンハードウエア VT40-120C-L ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 35W L字アーム(伸縮式) 本体白 昼光色 広角配光
商品CD:1050854
メーカー希望小売価格 \OPEN-
税込特価
\22,198
購入数
●ニッケンハードウエア VT40-120C-L/BK ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 32W L字アーム(伸縮式) 本体黒 昼光色 広角配光
商品CD:1050810
メーカー希望小売価格 \OPEN-
税込特価
\22,198
購入数
●ニッケンハードウエア VT40-120W-L ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 35W L字アーム(伸縮式) 本体白 電球色 広角配光
商品CD:1050857
メーカー希望小売価格 \OPEN-
税込特価
\22,198
購入数
●ニッケンハードウエア VT40-120W-L/BK ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 32W L字アーム(伸縮式) 本体黒 電球色 広角配光
商品CD:1050813
メーカー希望小売価格 \OPEN-
税込特価
\22,198
購入数
●ニッケンハードウエア VT40-40C-L ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 35W L字アーム(伸縮式) 本体白 昼光色 狭角配光
商品CD:1051321
メーカー希望小売価格 \OPEN-
税込特価
\22,198
購入数
●ニッケンハードウエア VT40-40W-L ビュートロン 一体型LEDアームスポット サイン広告・看板用照明 35W L字アーム(伸縮式) 本体白 電球色 狭角配光
商品CD:1051322
メーカー希望小売価格 \OPEN-
税込特価
\22,198
購入数
