DNライティング(DNL) FL-LED2-1045 DNLED's LEDスリムランプ 拡散光タイプ 1045mm
トップページ
>
LEDベースライト・LED直管形器具
>
DNL DNLEDs LEDスリムランプ 什器用・間接照明器具
>
FL-LED2
> DNライティング(DNL) FL-LED2-1045 DNLED's LEDスリムランプ 拡散光タイプ 1045mm
仕様図
取扱説明書
直流電源装置と電源コード組合せ
施工事例 【代官山 蔦屋書店】
■
DNライティング(DNL) FL-LED2-1045 DNLED's LEDスリムランプ 拡散光タイプ 1045mm
DNL FL-LED2 は、スリム蛍光ランプに近い形状(20o×17o)です。拡散光タイプで多重影をなくした画期的なLEDモジュール。
別売のコンバータ、ラインコンセント、コード、ホルダー、マグネット受け金具等を利用してバラ配線でランプ単体での照明として、スッキリとした照明を演出します。コンバータとランプの間は別売品延長ケーブルDKLを利用して距離を延ばす事が出来ます。
分岐配線可能。電源送りはできません。
全長
全光束
LEDモジュール電力
1045mm
1840ルーメン
17.5W
【型式の見方】
FL-LED2
-
1045
□□
(例)
種別
長さ
色記号
【光源色】
【棚照明集中電源システム(構成・組合わせ例)】
直流電源装置1台で、多数のLEDモジュールが点灯できます。
【仕様】
形名
色記号/
色温度
光源色
全光束比
(Nを100)
平均
演色
評価数
全長
質量
LED
モジュール
電力
入力
電流
入力
電力
全光束
N(5000K)
FL-LED2-1045L28
L/2800K
電球色
94%
Ra83
1045mm
0.26Kg
17.5W
0.21A
20.5W
1840lm
FL-LED2-1045WW
WW/3500K
温白色
98%
Ra83
FL-LED2-1045W
W/4200K
白色
100%
Ra86
FL-LED2-1045N
N/5000K
昼白色
100%
Ra86
FL-LED2-1045D
D/6500K
昼光色
104%
Ra86
LEDモジュール入力電力はDC24V時の値です。

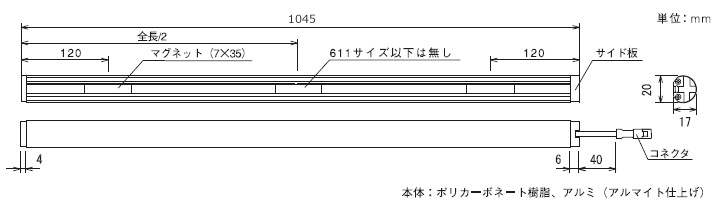

【寸法】
【取付方法】
■ マグネット受け金具で取付ける
保護フィルムを剥がしてください。
外形寸法より造営材へマグネット部分の墨だしをし、
マグネット受け金具FLMG
を付属の取付けネジ(サラねじ3.5×12)で取付穴を利用して確実に固定してください。
LEDモジュールのマグネット部分を
マグネット受け金具FLMG
へ貼り付けて取付けてください。
■ ホルダーで取付ける
保護フィルムを剥がしてください。
外形寸法より造営材へマグネット部分の墨だしをし、
LEDモジュールホルダー20LYV
を取付けネジ(別途必要)で取付穴を利用して確実に固定してください。
LEDモジュールを取付けて、ホルダー内で回転させ、お好みの照射方向へ調整してください。
■ 直流電源装置(別売)の接続
LEDモジュールのコネクタを
直流電源装置
へ接続してください。
直流電源装置の1次側リード線は、
LCプラグ
(ラインコンセントで利用)か、VVF等と結線してください。
直流電源装置までの配線長が足りない場合には
延長コードDKL
を使用してください。
■ 直流電源装置の接続条件
直流電源装置
LEDモジュール
入力電力
最大使用W数
定格
入力電圧
入力電流
1灯用
非調光
ELD2-2416P
14W
AC100V
0.36A
ELD2430
24W
AC100V
0.60A
調光
ELD2425HD
20W
AC100V
0.32A
ELD2435HFD
28W
AC100V
AC200V
AC242V
0.43A
0.21A
0.18A
多灯用
非調光
ELD2475F
52W
AC100V
AC200V
AC242V
0.9A
0.45A
0.37A
ELD24240F
168W
(144W)
AC100V
AC200V
AC242V
2.9A
1.45A
1.2A
非調光
・
調光
ELD24150FD
105W
(90W)
AC100V
AC200V
AC242V
1.9A
0.9A
0.74A
※注 周囲温度は5℃〜40℃の範囲で使用してください。 ただし、天井裏など40℃近傍で使用する場合は( )内の電力(W)で使用してください。
■ 電源の供給
全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。
■ FL-LED2シリーズ ラインナップ
⇒
FL-LED2-535
【全長535mm】
⇒
FL-LED2-611
【全長611mm】
⇒
FL-LED2-789
【全長789mm】
⇒
FL-LED2-853
【全長853mm】
⇒
FL-LED2-1045
【全長1045mm】
⇒
FL-LED2-1116
【全長1116mm】
⇒
FL-LED2-1348
【全長1348mm】
⇒
FL-LED2-1424
【全長1424mm】
⇒
FL-LED2-1602
【全長1602mm】
【注意事項】
パソコンやディスプレイ、時計など磁気の影響を受けやすい電子機器に近付けないでください。磁気の影響により故障の原因となることがあります。
電源送りはできません。
磁石で天井や高所に取り付けないでください。
●DNライティング(DNL) DNLEDs FL-LED2-1045L28 たなライト LEDモジュール 全長1045mm 2800K 電球色
商品CD:1050755
メーカー希望小売価格 \21,450-
※受注生産品 納品に約2〜4週間かかります。キャンセル・返品不可
税込特価
\14,806
購入数
●DNライティング(DNL) DNLEDs FL-LED2-1045WW たなライト LEDモジュール 全長1045mm 3500K 温白色
商品CD:1050756
メーカー希望小売価格 \21,450-
※受注生産品 納品に約2〜4週間かかります。キャンセル・返品不可
税込特価
\14,806
購入数
●DNライティング(DNL) DNLEDs FL-LED2-1045W たなライト LEDモジュール 全長1045mm 4200K 白色
商品CD:1050757
メーカー希望小売価格 \21,450-
※受注生産品 納品に約2〜4週間かかります。キャンセル・返品不可
税込特価
\14,806
購入数
●DNライティング(DNL) DNLEDs FL-LED2-1045N たなライト LEDモジュール 全長1045mm 5000K 昼白色
商品CD:1050758
メーカー希望小売価格 \21,450-
※受注生産品 納品に約2〜4週間かかります。キャンセル・返品不可
税込特価
\14,806
購入数
●DNライティング(DNL) DNLEDs FL-LED2-1045D たなライト LEDモジュール 全長1045mm 6500K 昼光色
商品CD:1050759
メーカー希望小売価格 \21,450-
※受注生産品 納品に約2〜4週間かかります。キャンセル・返品不可
税込特価
\14,806
購入数
DNライティング(DNL) DKL200 DNLEDs 延長ケーブルDKL 200mm
\649
DNライティング(DNL) 20LYV LEDモジュールホルダー
\176
DNライティング(DNL) FLMG マグネット受け金具 3個入り
\462
DNライティング(DNL) LCプラグ ラインコンセント用プラグ 1000mm ホワイト
\858
