■ DNライティング(DNL) FL-LED2-1348 DNLED's LEDスリムランプ 拡散光タイプ 1348mm

DNL FL-LED2 は、スリム蛍光ランプに近い形状（20�o×17�o）です。拡散光タイプで多重影をなくした画期的なLEDモジュール。

別売のコンバータ、ラインコンセント、コード、ホルダー、マグネット受け金具等を利用してバラ配線でランプ単体での照明として、スッキリとした照明を演出します。コンバータとランプの間は別売品延長ケーブルDKLを利用して距離を延ばす事が出来ます。

分岐配線可能。電源送りはできません。

全長	全光束	LEDモジュール電力
1348mm	2180ルーメン	13.0W

【型式の見方】 FL-LED2  -  1348  □□ （例） 種別   長さ 色記号   【光源色】

【棚照明集中電源システム（構成・組合わせ例）】 直流電源装置1台で、多数のLEDモジュールが点灯できます。

【仕様】

• LEDモジュール入力電力はDC24V時の値です。

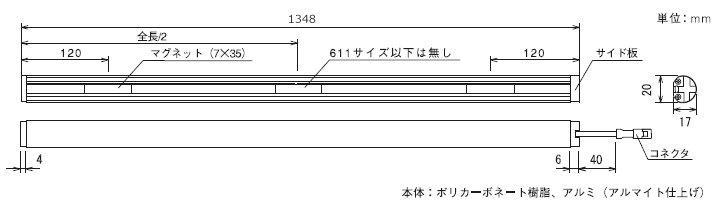

【寸法】
■ マグネット受け金具で取付ける

• 保護フィルムを剥がしてください。
• 外形寸法より造営材へマグネット部分の墨だしをし、マグネット受け金具FLMGを付属の取付けネジ（サラねじ3.5×12）で取付穴を利用して確実に固定してください。
• LEDモジュールのマグネット部分をマグネット受け金具FLMGへ貼り付けて取付けてください。

■ ホルダーで取付ける

• 保護フィルムを剥がしてください。
• 外形寸法より造営材へマグネット部分の墨だしをし、LEDモジュールホルダー20LYVを取付けネジ（別途必要）で取付穴を利用して確実に固定してください。　
• LEDモジュールを取付けて、ホルダー内で回転させ、お好みの照射方向へ調整してください。

■ 直流電源装置（別売）の接続

• LEDモジュールのコネクタを直流電源装置へ接続してください。
• 直流電源装置の1次側リード線は、LCプラグ（ラインコンセントで利用）か、VVF等と結線してください。
• 直流電源装置までの配線長が足りない場合には延長コードDKLを使用してください。

■ 直流電源装置の接続条件

直流電源装置			LEDモジュール 入力電力 最大使用W数	定格
				入力電圧	入力電流
1灯用	非調光	ELD2-2416P	14W	AC100V	0.36A
		ELD2430	24W	AC100V	0.60A
	調光	ELD2425HD	20W	AC100V	0.32A
		ELD2435HFD	28W	AC100V AC200V AC242V	0.43A 0.21A 0.18A
多灯用	非調光	ELD2475F	52W	AC100V AC200V AC242V	0.9A 0.45A 0.37A
		ELD24240F	168W (144W)	AC100V AC200V AC242V	2.9A 1.45A 1.2A
	非調光 ・ 調光	ELD24150FD	105W (90W)	AC100V AC200V AC242V	1.9A 0.9A 0.74A

※注 周囲温度は5℃〜40℃の範囲で使用してください。 ただし、天井裏など40℃近傍で使用する場合は（ ）内の電力（W）で使用してください。

■ 電源の供給

• 全ての作業が終わりましたら電源を入れ、LEDが点灯することを確認してください。

■ FL-LED2シリーズ ラインナップ

【注意事項】

• パソコンやディスプレイ、時計など磁気の影響を受けやすい電子機器に近付けないでください。磁気の影響により故障の原因となることがあります。
• 電源送りはできません。
• 磁石で天井や高所に取り付けないでください。
